多功能法兰式绝缘油取样接口 CNR220-186

项目背景

本文针对电力生产中的实际痛点，研发了多功能法兰式绝缘油取样接口，有效提升了作业效率与安全水平。变压器油样采集是电力设备状态分析的重要环节，油样数据的准确性直接影响对设备健康状况的判断。在试验部日常工作中，油样采集频繁且要求严格，采样过程的规范性对后续分析结果具有决定性影响。

传统油样采集方式中，变压器出油口与取样管之间常因尺寸不匹配而难以实现严格密封。这一问题的根源在于出油口规格多样，而取样管接口相对固定，两者之间缺乏有效的过渡连接手段。密封不严会导致空气进入采样回路，水分和灰尘等杂质随之混入油样，使油样代表性下降，进而影响检测数据的准确性。

针对这一长期存在的采样难题，项目团队提出研制一种能够灵活适配不同出油口尺寸、同时保证采样密封性的专用接口，从源头上减少采样环节的污染风险，提高油样采集的规范性和数据稳定性。

存在问题

• 尺寸不匹配导致连接困难。不同规格变压器的出油口尺寸存在差异，而取样管接口尺寸相对固定，现场常出现无法直接对接的情况，需要临时寻找转接件或采取临时措施。
• 密封性不足造成油样污染。出油口与取样管连接不紧密时，空气容易进入采样回路，水分、灰尘等杂质随之混入油样，导致油样受到污染。
• 采样数据准确性受影响。油样污染后，检测结果可能出现偏差，无法真实反映变压器内部绝缘油的实际状态，给设备状态分析带来误判风险。
• 操作效率较低。传统方式下，采样人员需要花费较多时间处理接口匹配问题，拆装过程繁琐，影响采样工作的整体效率。
• 缺乏专用适配工具。现场缺少一种能够兼顾多种出油口规格、同时保证密封连接的专用取样接口，采样质量依赖操作人员经验。

创新目标

研制一种多功能法兰式绝缘油取样接口，使其能够灵活适配不同规格的变压器出油口，同时与采样设备取样管保持标准连接，实现密封性采样，有效防止空气和杂质进入油样，提高油样纯净度和检测数据准确性，并兼顾结构简单、拆装方便的使用要求。

技术方案

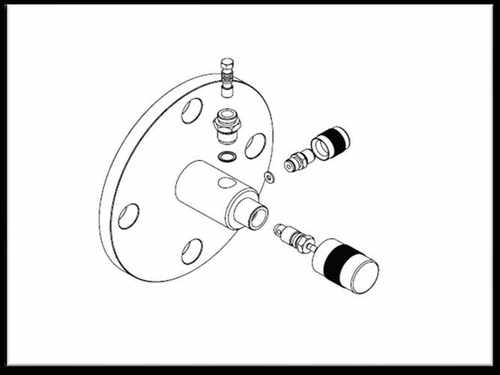

该接口采用独特的接头管设计，接头管尺寸可根据变压器出油口尺寸进行灵活调整，从而与各种规格的出油口实现匹配。出油嘴则采用与采样设备取样管适配的标准尺寸，保证采样过程中连接紧密、稳定。整体结构以法兰式连接为基础，兼顾密封性和操作便利性。

操作流程方面，采样人员首先根据变压器出油口规格选择或调整接头管尺寸，将接口与出油口稳定连接；随后将采样设备取样管与出油嘴对接，确认连接紧密后即可进行油样采集。采集过程中，接口能够保持密封状态，有效阻止空气中的水分、灰尘等杂质进入油样。采集完成后，接口拆装方便，可快速完成更换和清理。

该方案从结构上解决了出油口与取样管之间的尺寸过渡问题，同时通过标准化的出油嘴设计保证了与采样设备的兼容性，使采样过程更加规范、可控。

创新亮点

• 灵活适配：接头管尺寸可根据变压器出油口尺寸调整，能够匹配多种规格的出油口，减少现场临时寻找转接件的情况。
• 密封可靠：接口与出油口、取样管之间均保持紧密连接，有效防止空气进入采样回路，降低油样污染风险。
• 标准兼容：出油嘴采用与采样设备取样管适配的标准尺寸，保证连接稳定性和操作一致性。
• 结构简洁：整体结构简单，拆装方便，便于现场操作和日常维护，有助于提高采样工作效率。
• 数据保障：通过减少采样环节的污染因素，提高油样纯净度，为后续检测数据的准确性提供有力支持。

落地应用效果

该接口在试验部油样采集工作中投入使用后，采样过程的密封性明显改善，油样受污染的情况显著减少，检测数据的准确性和可靠性得到提高。采样人员反馈，接口拆装方便，适配不同出油口时操作更加顺畅，采样工作效率有所提高。

从实际应用情况看，该成果有效解决了传统采样方式中尺寸不匹配和密封性不足的问题，为变压器油样采集提供了一种规范、稳定的专用工具，对电力设备状态分析工作形成了有力支撑。

产出物：多功能法兰式绝缘油取样接口实物及配套接头管。

适用场景：适用于试验部变压器绝缘油样采集工作，可匹配多种规格变压器出油口和采样设备取样管。

常见问题

Q：该接口能否适配所有规格的变压器出油口？

A：接头管尺寸可根据出油口尺寸灵活调整，能够匹配多种常见规格的出油口，具体适配范围需根据现场实际出油口尺寸确认。

Q：使用该接口后油样是否完全不受污染？

A：该接口通过密封连接有效阻止空气中的水分、灰尘等杂质进入油样，显著降低污染风险，但采样过程仍需按规范操作，以保证油样质量。

Q：接口的日常维护是否复杂？

A：接口结构简单，拆装方便，日常使用后按常规清洁即可，维护工作量较小。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
