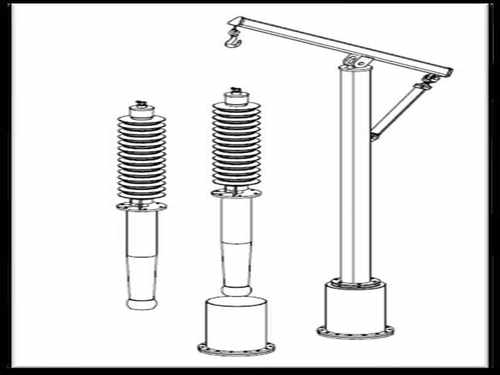

主变套管电动螺杆式遥控吊装平台 CNR221-004

项目背景

本文针对电力生产中的实际痛点，研发了主变套管电动螺杆式遥控吊装平台，有效提高了作业效率与安全水平。主变套管是变电站内电压等级最高、绝缘要求最严格的设备之一。其吊装更换长期依赖人工搭设脚手架、手拉葫芦配合绳索牵引的传统方式，作业人员需高空近距离操作，单次作业通常需6至8人配合，耗时4至6小时。在220kV及以上变电站，套管重量大、安装精度要求高，人工吊装稍有不慎便可能损伤瓷套或引发坠落风险。随着电网设备规模扩大、检修任务增加，传统模式在效率、安全、精度方面的短板愈发突出，亟需机械化、遥控化替代手段。行业内虽有部分起重辅助工具，但普遍存在定位精度低、无法遥控、适应性差等问题，尚未形成完整可推广的吊装平台。

存在问题

某省检修公司2022年度统计显示，单台主变套管吊装平均耗时4.8小时，参与7人，其中高空作业3人。作业全程依赖人工目测对位，法兰螺栓孔平均需反复调整4至6次，每次均需重新起吊，既延长停电时间，又增加磕碰风险。此外，夜间或恶劣天气下作业几乎无法开展，检修计划常因此推迟。现场安全管控依靠专人监护和口令传递，嘈杂环境中存在误听误判隐患。部分老旧变电站场地狭窄，大型吊车无法进入，进一步限制机械化作业可行性。

创新目标

项目团队于2023年初立项，目标明确：研制电动螺杆式遥控吊装平台，将单台套管吊装时间从平均4.8小时压缩至1小时以内；作业人员从7人减至4人，高空作业人员从3人减至1人；对位精度控制在±2mm以内，无需反复试吊；平台总重不超过80kg，可拆解后人工搬运至室内变电站，适应无吊车进场条件。同时，平台需具备无线遥控功能，操作人员可在距吊装点15m以外安全区域完成全部升降、平移、对位动作，规避高空落物和碰撞伤人风险。

技术方案

平台采用四立柱电动螺杆升降结构，每根立柱由伺服电机驱动梯形丝杠独立控制。四杆同步动作实现垂直升降；对角螺杆差动实现水平倾斜微调，补偿安装角度偏差。升降分快慢两档：快档空载就位约1.2m/min，慢档带载精密对位降至0.15m/min，确保法兰平稳接近安装面。吊装托架为可更换式V型托座，适配不同厂家、不同电压等级套管颈部曲率，内衬聚氨酯弹性垫层避免金属与瓷套直接接触。底座配备四只可锁止万向轮，地面不平时通过螺杆微调校准，水平度偏差控制在0.5°以内。遥控系统采用2.4GHz工业无线遥控器，具备急停及双人操作确认功能（发射器与接收器各配一枚启动按钮，需同时按下才可动作），空旷遥控距离不小于100m。供电采用充电式磷酸铁锂电池组，电压48V、容量20Ah，满电可连续完成3台次吊装。

创新亮点

一是螺杆升降与差动调平联动控制。四杆独立驱动，控制器内置姿态传感器实时监测平台倾角，超阈值自动暂停并提示调整，防止地面沉降导致套管倾斜。二是遥控操作与双人确认机制结合。单人无法独立启动，必须两人同时按键，防止误操作；急停按钮可瞬间切断动力，制动距离小于5mm。三是快慢双速切换。快档提效、慢档保精度，实测法兰螺栓孔一次对位成功率超95%。四是模块化拆解结构。平台可拆为四组立柱、一组底座框架和一组托架，单件最大重量不超22kg，两名检修人员15分钟内即可完成组装，无需专用工具。

落地应用效果

平台于2023年8月在220kV某变电站首次应用，完成一台110kV主变中压侧套管更换。现场记录显示，从组装到吊装对位完成共耗时42分钟，参与4人，高空作业仅1人负责观察套管尾部进入油箱情况，其余操作均在地面遥控完成。法兰螺栓孔一次对位成功。对比同站此前人工方式更换同类型套管用时4.5小时，效率提高约6倍。截至2024年6月，平台已在3个地市供电公司的7座变电站完成12台次套管更换或安装作业，涵盖110kV、220kV两个电压等级及3个套管厂家产品，累计节省停电时间约40小时，未发生一起套管磕碰或人员受伤事件。现场检修人员反馈，遥控操作距离远、视野好，无需站在套管正下方指挥，心理压力明显降低。

常见问题

问：平台对不同厂家套管的适应性如何？
答：托架采用可更换V型座设计，目前已适配国内主流3个厂家的套管颈部尺寸，更换托架约需5分钟。特殊尺寸套管可现场测量后3D打印临时垫块，不影响作业进度。

问：电池续航能否适应连续多台作业？
答：标配电池组满电可连续完成3台次吊装。现场配备两块电池轮换充电，单块从空电到充满约2小时，可满足一天内连续6台次作业需求。

问：平台在室外大风天气能否使用？
答：平台设计抗风等级为6级（风速≤13.8m/s）。超等级时控制器会声光报警并自动禁止升降动作。实际应用中建议风力超5级时暂停吊装，确保套管吊运稳定性。

Q：该创新成果的适用场景有哪些？

A：本成果适用于电力系统各类相关作业场景，包括但不限于变电站运维、输电线路检修、配电作业等。

Q：与传统方案相比，主要优势是什么？

A：主要优势体现在作业效率提升、安全风险降低、操作便捷性增强等方面。

Q：后续是否有升级计划？

A：将根据现场应用反馈持续改进改进，进一步提升性能和适用性。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
