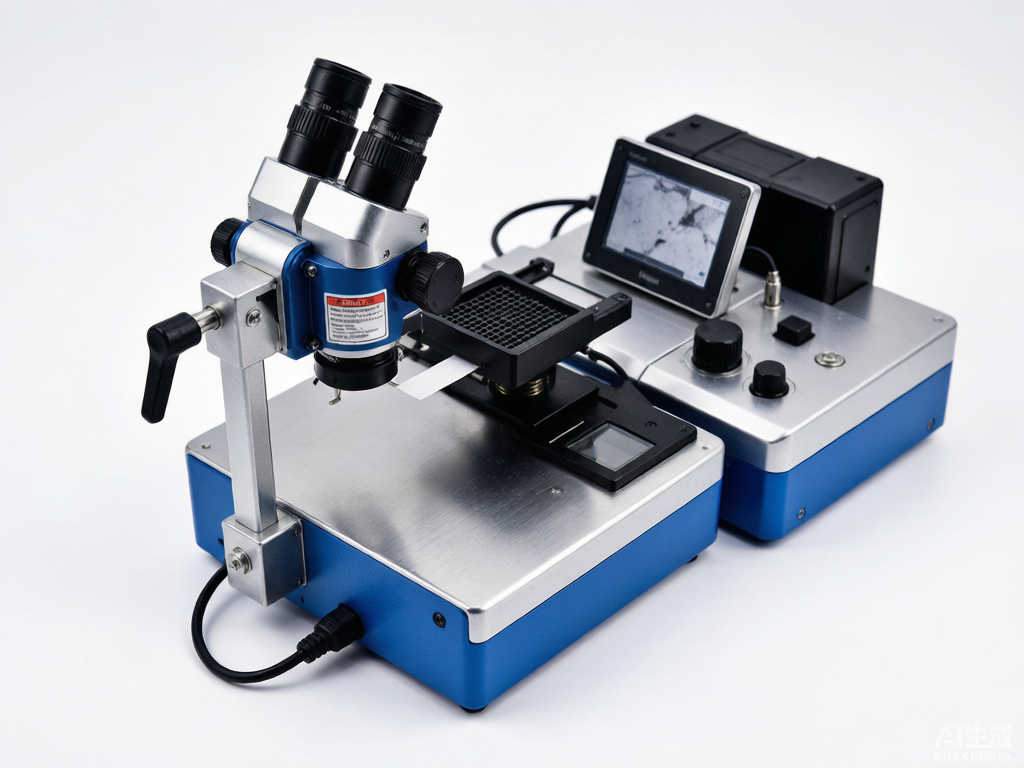

便携式电网设备材料微观组织检测一体化装置 CNR220-204

项目背景

本文针对电力生产中的实际痛点，研发了便携式电网设备材料微观组织检测一体化装置，有效提高了作业效率与安全水平。电网设备长期暴露于户外环境，金属外壳、镀层及绝缘部件易受腐蚀与机械损伤。传统检测依赖实验室大型设备，需停机取样送检，周期长且难以涵盖偏远站点。尤其在抢修现场，缺乏快速、便携的微观组织检测手段，导致部分隐患未能及时发现，影响设备寿命与供电稳定性。

电网材料低倍组织检测在极端条件下存在应用空白。现有工具功能单一，打磨、观察、记录需分步完成，且依赖外接电源，无法适应野外或狭小空间作业。操作不规范还会造成二次损伤，掩盖真实缺陷。

针对上述问题，项目团队研制便携式电网设备材料微观组织检测一体化装置，将打磨、图像获取与传输集成于一体，实现现场快速检测，为检修与抢修提供可靠数据支撑。

存在问题

• 检测流程割裂：打磨、观察、记录需多台设备分步操作，效率低且易引入误差。
• 供电受限：传统电动工具依赖市电，野外或应急场景无法使用。
• 损伤风险高：手工打磨力度不均，易破坏镀层或基体，影响判断。
• 图像记录困难：现场缺乏专门显微设备，缺陷特征难以留存与传输。
• 标准化缺失：操作因人而异，检测结果可比性差，不利于趋势分析。

创新目标

研发一套集打磨、图像获取、传输于一体的便携装置，通过标准化操作与稳定供电，实现电网设备材料微观组织的现场快速检测，减少腐蚀危害，预防因外壳锈蚀、镀层损伤或金属组织不合格导致的失效，提高检修效率与安全性。

技术方案

装置主体由带调速功能的卫星电动机、锂电池组及卡爪构成。锂电池组支持220V工频交流逆变，确保野外稳定供电。辅助部分包括机械锁紧装置、电磁铁固定装置及多种磨头、打磨刷，适应不同材料表面处理需求。图像获取部分采用现场10倍放大镜与低倍微焦距摄像头，配合图像储存传输装置，实现微观组织快速捕捉与记录。

操作时，先根据材料类型选择合适磨头，通过调速功能设定打磨速度，快速去除复式层、油漆层或涂镀层，露出表层金属。对绝缘件表面，可切换至抛光或机械去污模式。随后使用放大镜或摄像头观察并拍摄组织形貌，图像即时存储并传输至终端，供远程分析或存档。全程无需外接电源，单人即可完成。

创新亮点

• 一体化集成：打磨、观察、记录功能合一，减少设备携带量，缩短检测时间。
• 便携供电：内置锂电池并具备逆变功能，摆脱市电限制，适应野外与应急场景。
• 调速打磨：针对不同材料可调转速，有效保护基体，提高表面处理质量。
• 快速图像采集：10倍放大镜与微焦距摄像头组合，适应低倍组织观察需求，图像可即时传输。
• 标准化操作：机械锁紧与电磁固定装置减少人为误差，提升检测一致性与可复现性。

落地应用效果

该装置已在多个变电站及输电线路检修中试用，覆盖金属外壳锈蚀检查、镀层损伤评估及绝缘件表面清洁等场景。现场检测时间由数小时缩短至半小时内，且无需停电取样，显著提升了巡检效率。图像资料可实时回传，便于专家远程会诊，减少误判。

产出物：便携式电网设备材料微观组织检测一体化装置样机，及配套操作规范。

适用场景：变电站设备巡检、输电线路抢修、电网材料入库抽检、绝缘件表面清洁度评估等。

常见问题

Q：该装置能否用于带电作业？

A：本装置设计用于停电检修或设备离线检测，不适用于带电环境。操作时需确保设备已断电并接地。

Q：打磨不同材料时如何避免损伤？

A：装置具备调速功能，可根据材料硬度选择低、中、高转速，并配合专用磨头。建议先在试样上试磨，确定最佳参数后再正式操作。

Q：图像传输是否需要专用网络？

A：图像可通过无线网络或数据线传输，无网络时也可先存储于装置内，待有信号后批量上传，不影响现场记录。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
