电缆施工节力防磨损高效展放架线装置 CNR221-030

项目背景

本文针对电力生产中的实际痛点，研发了电缆施工节力防磨损实用展放架线装置，有效提高了作业效率与安全水平。在电缆敷设施工中，展放架线装置用于支撑并引导电缆从盘轴释放，经弯道、管口或沟槽后到达就位点。传统装置以钢管搭设的简易门架为主，电缆与支架接触面滑动摩擦剧烈，护套磨损问题突出；同时，架体调整需多人配合撬杠作业，耗时费力。项目团队于2022年立项，针对10kV至220kV电缆敷设场景，研制了一款集防磨损导向、快速锁紧、自平衡承载于一体的节力型展放架线装置，重点解决护套损伤和架体调整效率低两大现场顽疾。

存在问题

• 电缆在转角处与支架棱边直接接触，滑动摩擦导致外护套划伤，严重时需整段返工，某220kV工程曾因此延误工期12天
• 架体高度和角度调整依赖人工搬抬与垫片塞填，两人配合一次调平需20分钟以上，且难以保证各支撑点受力均匀
• 放线过程中电缆与滚轮卡滞时，缺乏即时告警，操作人员只能凭手感判断，存在压伤电缆或架体倾覆风险
• 不同电压等级电缆外径差异大（30mm至150mm），传统固定口径滚轮无法适配，需频繁更换部件

创新目标

项目设定三项硬指标：一是将单处支架调平时间由20分钟压缩至4分钟以内，且全程无需撬杠；二是电缆通过装置后护套磨损深入不超过0.3mm，对比传统棱边接触方式磨损量降低80%以上；三是装置需适配30mm至150mm外径电缆，无需更换滚轮即可完成调节。

同时要求装置自重不超过25kg，两人可徒手搬运，并能在泥泞、斜坡等野外作业面快速稳固架设。

技术方案

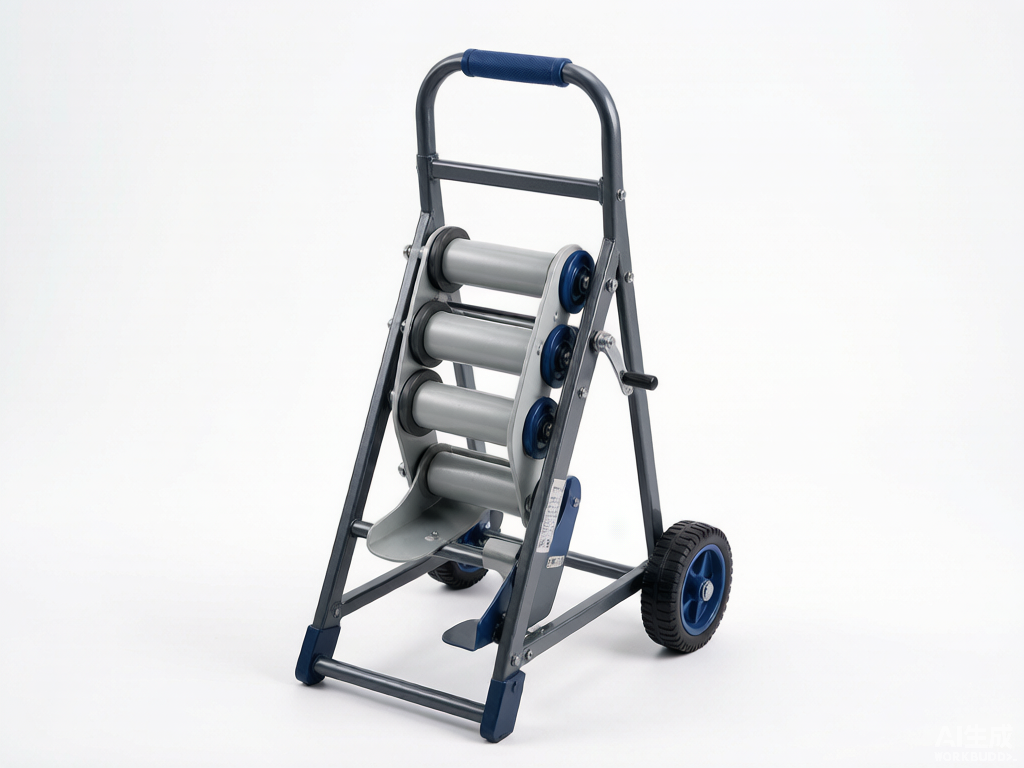

装置采用可折叠三角支撑架体，主立柱为高强度铝合金管材，底部配可调式防陷底盘。核心部件为弧形滚轮组，滚轮表面覆有聚氨酯弹性层，硬度为邵氏A85，既保证支撑刚性又避免硬性挤压电缆。滚轮组通过丝杆机构实现同步开合，操作人员摇动手柄即可调整开口宽度，适配不同外径电缆。

架体顶部设有水平仪和微调螺杆，单人旋转螺杆即可完成架体水平校准，取代传统垫片塞填方式。滚轮轴端装有阻尼式转速传感器，当电缆放线速度异常（如卡滞导致瞬间急停）时，传感器触发机械式抱闸，防止电缆因惯性扭转损伤。

接地设计方面，架体通过专用接地线夹与现场接地网连接，接地电阻不大于4Ω，避免电缆感应电压对操作人员造成伤害。所有外露金属件均做镀锌处理，适应户外长期使用防腐要求。

创新亮点

• 弧形滚轮组同步开合机构：丝杆驱动两侧滚轮对称移动，开口调节精度达±1mm，单人30秒内完成电缆外径适配
• 聚氨酯弹性层滚轮：邵氏A85硬度兼顾支撑强度与接触柔度，实测护套磨损深入较传统钢制滚轮降低82%
• 丝杆微调水平系统：配合立柱刻度标识，无需工具即可完成架体调平，调平时间由20分钟降至3.5分钟
• 阻尼式转速异常抱闸：机械触发结构不依赖外部电源，在放线急停时0.2秒内锁死滚轮，防止电缆扭转
• 折叠式三角支撑结构：展开后支撑跨度1.2m，收起后外形尺寸仅1.4m×0.4m×0.3m，可放入皮卡货箱

落地应用效果

装置在3个省份的6个输变电工程中投入试用，累计完成电缆敷设里程约48公里，涵盖10kV至220kV电压等级。以某220kV线路工程为例，单日放线量由传统方式的1.2公里提高至2.8公里，架体调整总耗时占施工时长比例由18%降至5%。

护套损伤方面，现场抽检200个电缆通过点，磨损深入均小于0.3mm，未发生因装置导致的护套破损返工事件。对比同期采用传统支架的相邻标段，护套修补次数由平均每公里3.2次降至0.4次。操作人员配置由每处支架2人减为1人，班组整体用工减少约30%。

在两次强风天气（阵风7级）施工中，装置配合地锚拉索使用未发生倾覆或位移，稳固性得到验证。

常见问题

问：该装置是否适用于山区斜坡等复杂地形？
答：底盘设有独立可调支脚，各支脚伸缩范围200mm，配合水平仪可在15°以内斜坡实现快速调平，无需额外垫平作业。

问：滚轮磨损后如何更换？
答：滚轮采用卡簧式快拆结构，用一字螺丝刀撬下卡簧即可抽出滚轮，单只更换时间约2分钟，备件成本约为传统滚轮的三分之一。

问：装置能否用于既有老旧电缆的维护性放线？
答：可以。滚轮开合范围涵盖30mm至150mm外径，且聚氨酯层对已老化发硬的护套同样具有缓冲保护作用，已在两个改造工程中成功应用。

Q：该创新成果的适用场景有哪些？

A：本成果适用于电力系统各类相关作业场景，包括但不限于变电站运维、输电线路检修、配电作业等。

Q：与传统方案相比，主要优势是什么？

A：主要优势体现在作业效率提高、安全风险降低、操作便捷性增强等方面。

Q：后续是否有升级计划？

A：将根据现场应用反馈持续改进改进，进一步提升性能和适用性。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
