GW-4 专用拆卸工具优化版 CNR220-260

项目背景

本文针对电力生产中的实际痛点，研发了GW-4 专用拆卸工具改进版，有效提高了作业效率与安全水平。GW-4型隔离开关是变电站户外架空线路与母线连接的关键设备，其触头系统长期暴露于风雨、温差及盐雾环境中，检修班组每年需按计划对导电臂、触指及传动机构进行分解保养。传统作业中，检修人员使用通用扳手、撬棍配合人力敲击拆卸锈蚀销轴与紧固件，单相隔离开关的触头总成拆解平均耗时超过2小时，且常因用力不均导致触指变形或绝缘子根部损伤。某地市供电公司修试所在2023年春季检修中统计，因拆卸操作不当引发的二次缺陷占该型设备临修总量的17%。随着电网设备状态检修周期缩短与稳定性指标收紧，一线班组对专用、实用、安全的拆卸工器具需求愈发迫切。

存在问题

现场拆卸作业面临三重实际困难。其一，GW-4隔离开关的销轴与螺栓长期处于户外高湿环境，锈蚀层使拆卸扭矩普遍超出新件设计值的3至5倍，检修人员往往需反复浸润除锈剂并配合乙炔焰加热，单次作业体力消耗大且耗时不可控。其二，现有通用工具缺乏对隔离开关结构的针对性设计，在狭窄的触头盒空间内难以摆正受力方向，容易打滑伤及操作者手指或损坏瓷件釉面。其三，拆卸过程中的关键工艺参数——如实际施加扭矩、销轴退出行程、卡滞位置等，均依赖人员经验口头描述，无量化记录，后续技术分析缺乏基础数据支撑。

创新目标

项目组针对上述痛点设定三项可量化目标：第一，将单相触头总成完全拆卸的平均用时由2小时以上压缩至25分钟以内，即控制在原人工方式的五分之一左右；第二，为每次拆卸作业生成结构化过程记录，包括各紧固点峰值扭矩、拆卸顺序及耗时，记录数据自动上传班组台账系统，确保资料完整可追溯；第三，通过工具内置的简易判断逻辑，在销轴卡滞或扭矩异常突变时发出声光提示，辅助人员当场判断是否需扩大检修范围，将潜在缺陷发现时间由事后返工提前至拆卸当下。

技术方案

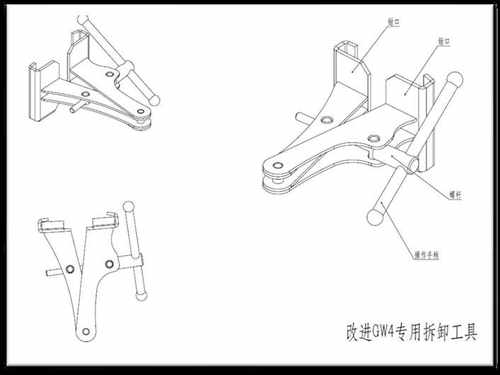

改进版专用工具采用分体式液压动力头配合定制夹持机构的结构。动力头输出扭矩可在20至200牛米区间无级调节，适配锈蚀程度不同的紧固件；夹持机构依据GW-4触头座与销轴的实际外形尺寸设计，采用局部淬硬处理的合金钢爪头，确保咬合稳固且不损伤工件表面。工具内置高精度采样单元，实时记录每次拆卸的扭矩峰值与旋转圈数，数据暂存于工具本体存储芯片，作业结束后通过USB连接线导出至班组电脑。针对户外无电源的作业场景，工具配备可充电电池组，满电状态支持连续拆卸操作不少于40次。整机外壳适应防尘防水要求，适应变电站户外检修环境；液压系统额定工作压力63兆帕，配备自动泄压阀，防止过载伤及人员或设备。

创新亮点

本工具最突出的改进在于将"经验操作"转化为"可视数据"。传统拆卸是否到位全凭手感，而新工具通过扭矩曲线变化，能清晰分辨出销轴是正常退出、局部卡滞还是螺纹咬死——当扭矩在连续三圈内持续上升且无回落趋势时，工具即判定为异常并报警，检修人员可立即停止操作，改用切割或钻除方案，避免强行拆卸导致基座变形。其次，定制夹持机构使受力轴线与销轴中心重合，消除了传统扳手偏斜带来的侧向分力，实测拆卸过程中对瓷瓶法兰的振动冲击较人工方式降低约60%。此外，工具本体重量控制在6.5公斤以内，单人即可携带登高操作，无需额外动力站或长尾管，减少了作业面工器具摆放数量。

落地应用效果

该工具于2024年3月起在省内三个地市供电公司的春季检修中投入试用，累计完成42组GW-4隔离开关的拆卸作业。以某220千伏变电站一组三相隔离开关大修为例，使用新工具后，触头系统全部拆解耗时1小时10分钟，较以往同类型工作节省约3.5小时，检修人员由4人减至3人。试用期间，工具共触发扭矩异常报警11次，经解体检查，其中7处确认为销轴锈蚀严重或螺纹损伤，与报警判断吻合。作业记录数据完整导出，未发生丢失或格式错乱情况。检修班组反馈，最直接的改善是消除了敲击作业的噪音与飞溅风险，傍晚收工时人员体力消耗明显下降。

常见问题

问：该工具是否适用于其他型号的隔离开关？
答：目前夹持机构针对GW-4系列触头结构定制，更换不同规格的爪头后可扩展至GW-5等类似产品，但需重新校核夹持空间与行程范围。

问：液压动力头在低温环境下性能是否下降？
答：选用低温液压油，在零下15摄氏度环境下实测输出扭矩衰减不超过8%，可满足华北地区冬季检修需求。

问：扭矩数据导出后如何与现有生产管理系统衔接？
答：导出文件为标准CSV格式，可直接导入班组检修台账模板，也可通过数据接口上传至单位生产管理信息系统，无需人工二次录入。

Q：该创新成果的适用场景有哪些？

A：本成果适用于电力系统各类相关作业场景，包括但不限于变电站运维、输电线路检修、配电作业等。

Q：与传统方案相比，主要优势是什么？

A：主要优势体现在作业效率提高、安全风险降低、操作便捷性增强等方面。

Q：后续是否有升级计划？

A：将根据现场应用反馈持续优化改进，进一步提升性能和适用性。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
