可升降移动式轻便龙门吊架 CNR220-258

项目背景

本文针对电力生产中的实际痛点，研发了可升降移动式轻便龙门吊架，有效提升了作业效率与安全水平。电力检修作业中，大型工器具的仓库转运长期依赖固定式起重设备或人工搬运。固定式吊车受限于安装位置，无法涵盖所有仓储区域；人工搬运则面临效率低、安全风险高的问题。尤其在检修任务集中时段，工器具周转频繁，转运环节的瓶颈直接影响检修进度。

现有移动式起重设备多采用整体焊接结构，体积大、自重高，在仓库通道内移动不便，且升降高度和跨度固定，难以适应不同规格设备的吊装需求。部分设备依赖单一电动驱动，一旦电机故障或电源中断，作业即陷入停滞，存在安全隐患。

针对上述问题，项目团队设计了一款可升降移动式轻便龙门吊架，通过结构轻量化、双模式驱动和灵活调节设计，为仓库转运提供安全实用的解决方案。

存在问题

• 转运效率低：固定式吊车涵盖范围有限，工器具需先转运至吊装区，增加中间环节，耗时费力。
• 适应性不足：传统吊架高度和跨度固定，无法匹配不同高度皮拉车及大型设备，需临时改造或更换设备。
• 安全风险高：人工搬运大型工器具易发生磕碰、砸伤事故；电动升降设备在断电或电机故障时，吊物可能坠落。
• 移动不便：传统吊架结构笨重，移动和定位困难，在狭窄仓库通道内操作受限。
• 拆装复杂：部分吊架需多人配合拆装，耗时且易损坏零部件，影响作业连续性。

创新目标

设计一款自重轻、可灵活移动、升降高度与跨度可调、具备双模式驱动及断绳保护功能的龙门吊架，实现仓库大型工器具的安全、实用转运，降低作业风险，提高检修保障能力。

技术方案

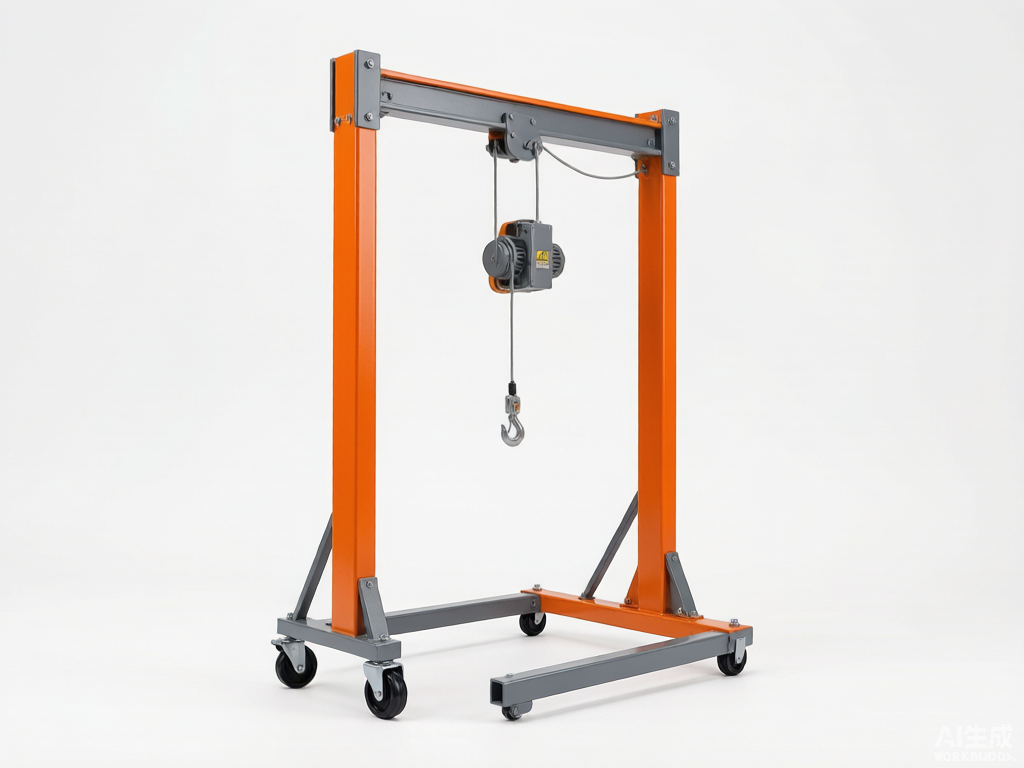

可升降移动式轻便龙门吊架采用轻质金属材料制造，整机结构由门型框架、升降台、升降滑槽、电动及手动升降机构、四个脚轮及断绳安全保护装置组成。门型框架宽度可通过伸缩机构调节，最大跨度约3米；升降台沿滑槽上下运动，升降高度约5米，可覆盖仓库内多数大型设备的吊装需求。升降机构同时具备电动和手动两种操作模式，电动模式适用于常规作业，手动模式作为应急备用，确保在电动失灵时仍可完成升降操作。

使用时，先将吊架推至作业位置，通过四个脚轮移动，到位后锁定脚轮，确保架体稳固。根据皮拉车尾部设备高度，通过升降滑槽调整升降台至合适位置，然后进行吊装作业。架设与拆卸过程简便，无需专用工具，两人即可完成。断绳安全保护装置在钢丝绳意外断裂时自动锁止升降台，防止吊物坠落。

创新亮点

• 双模式驱动：电动与手动升降并存，电动失灵时可手动操作，避免作业中断。
• 轻量化设计：采用轻质金属材料，自重显著降低，移动灵活，降低劳动强度。
• 高度与跨度可调：升降高度约5米，门型宽度可伸缩至约3米，适应不同尺寸设备。
• 断绳安全保护：配备断绳保护装置，断绳时吊篮安全悬挂，杜绝坠地风险。
• 快速拆装与移动：结构稳固，脚轮移动并定位，架设拆卸简便，提高作业连续性。

落地应用效果

该龙门吊架已在多个检修仓库试点应用，显著提升了大型工器具的转运效率。以典型转运任务为例，传统方式需调用叉车或固定吊车，平均耗时约半小时；使用本成果后，单人即可完成移动、定位和升降操作，耗时缩短至数分钟，效率提升明显。同时，断绳保护装置消除了吊物坠落隐患，作业安全性大幅提高。

产出物：可升降移动式轻便龙门吊架样机及配套使用说明。

适用场景：电力检修仓库、大型工器具转运、设备装卸及检修现场临时吊装作业。

常见问题

Q：电动升降失灵后，手动操作是否复杂？

A：手动操作通过摇柄驱动升降机构，无需额外工具，单人即可完成，操作步骤简单，且手动模式独立于电动系统，确保应急可用。

Q：断绳安全保护装置如何工作？

A：装置内置锁止机构，当钢丝绳断裂或张力骤降时，锁止机构瞬间卡住升降滑槽，使吊篮保持原位，防止坠落。

Q：吊架在移动时是否需拆卸？

A：无需拆卸。四个脚轮支持整机移动，到位后锁定脚轮即可固定，架体结构稳固，移动过程安全。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
