一种具备气体回流防护功能的逆止阀装置 CNR220-307

项目背景

本文针对电力生产中的实际痛点，研发了具备气体回流防护功能的逆止阀装置，有效提升了作业效率与安全水平。高压六氟化硫开关、CT等设备在运行中需要维持内部气体压力。当压力不足时，需通过补气作业恢复。传统补气方式采用普通阀门连接气瓶与设备，操作中一旦出现压力波动或阀门操作不当，气体可能从设备回流至气瓶或管路。

气体回流会直接导致设备内部气压下降，进而引发分合闸动作闭锁，影响开关的绝缘性能。对于持续运行的电网而言，这类隐患可能演变为设备故障，威胁供电可靠性。

针对这一问题，项目组研制了一种具备气体回流防护功能的逆止阀装置，目标是在不停电补气过程中彻底阻断气体回流路径，保障补气作业的安全性和稳定性。

存在问题

• 气体回流风险突出。普通阀门无方向约束，补气时设备侧压力高于气瓶侧时，气体易反向流动。
• 设备压力下降引发闭锁。回流导致六氟化硫设备内部气压降低，可能触发分合闸闭锁，影响开关正常操作。
• 绝缘性能受威胁。气压不足会降低六氟化硫气体的绝缘与灭弧能力，增加设备内部放电风险。
• 补气过程稳定性差。传统方式依赖人工监控压力，操作稍有滞后即可能造成气体泄漏或回流。
• 安全隐患影响电网运行。上述问题叠加，给电网安全稳定运行带来严重隐患。

创新目标

研制一种具备单向导通功能的逆止阀装置，使气体只能从气瓶流入六氟化硫设备，无法从设备逆流而出，从根本上杜绝补气过程中的气体回流，同时保持补气压力充足稳定，提升设备运行效率与使用寿命。

技术方案

该逆止阀装置的核心结构在于单向导通设计。装置内部设置方向性通道，气体沿气瓶至设备方向流动时通道开启，反向流动时通道关闭。这一结构不依赖外部动力或人工干预，仅靠气流方向即可实现自动防护。

操作流程上，作业人员将逆止阀装置连接于气瓶与六氟化硫设备之间，按常规补气步骤开启气瓶阀门。气体经逆止阀单向通道进入设备，设备侧压力升高时逆止阀自动关闭反向通路，阻止气体回流。补气完成后关闭气瓶阀门，拆除装置即可。

整个过程中，逆止阀装置持续保持单向导通状态，无需额外监控或调整，补气作业的安全性和稳定性由装置结构本身保障。

创新亮点

• 单向导通：气体仅能从气瓶流向设备，反向通路被结构阻断，从原理上消除回流可能。
• 自动防护：无需外部动力或人工干预，依靠气流方向自动开启或关闭，响应直接可靠。
• 压力稳定：补气过程中有效防止气体泄漏，保持设备内部气压充足与稳定。
• 兼容性强：适用于高压六氟化硫开关、CT等设备的补气接口，不改变原有补气操作习惯。
• 安全提升：降低因气压不足导致的分合闸闭锁和绝缘性能下降风险，保障电网安全运行。

落地应用效果

该装置在试验部及现场补气作业中投入使用后，补气过程中的气体回流现象得到有效控制。设备内部气压在补气后保持稳定，未出现因回流导致的压力下降或分合闸闭锁情况。补气作业效率明显提升，设备运行寿命得到延长。

现场应用表明，该逆止阀装置结构简单、操作便捷，能够在不影响原有补气流程的前提下提供可靠防护，为电网安全稳定运行提供了有力保障。

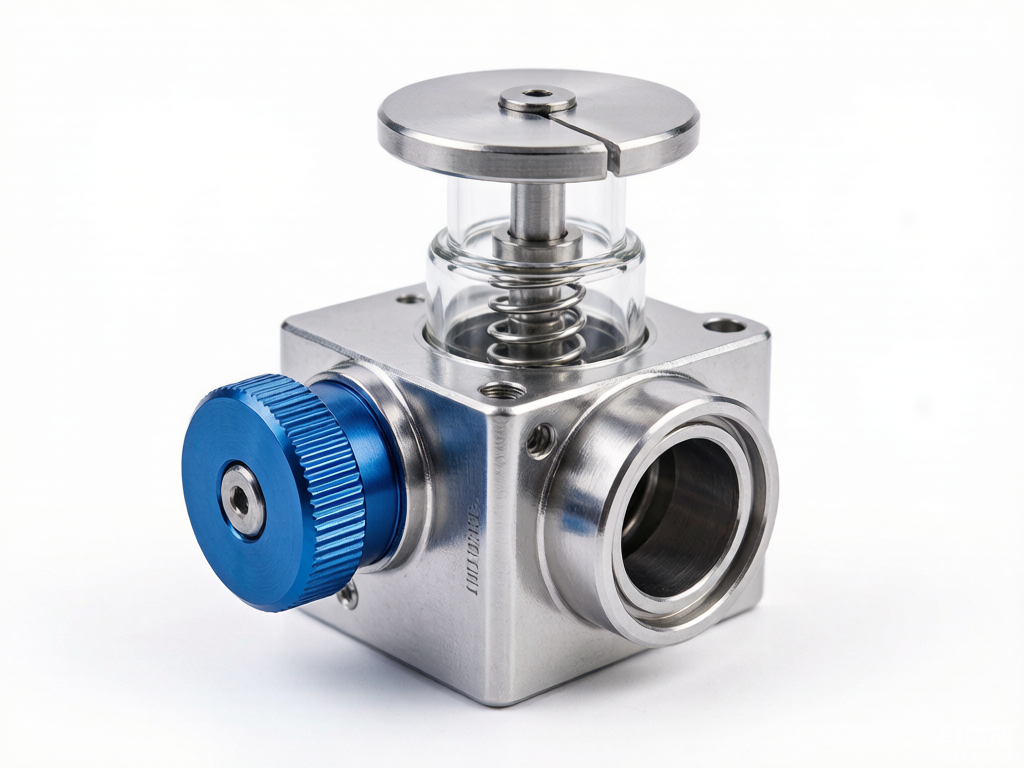

产出物：一种具备气体回流防护功能的逆止阀装置，含单向导通结构及配套连接接口。

适用场景：高压六氟化硫开关、CT等设备的不停电补气作业，适用于试验部及现场运维补气环节。

常见问题

Q：该逆止阀装置是否需要外部电源或控制信号？

A：不需要。装置依靠气流方向自动实现单向导通，无外部动力或控制信号依赖。

Q：补气过程中如果设备侧压力高于气瓶侧，会发生什么？

A：逆止阀自动关闭反向通路，气体无法从设备回流至气瓶或管路，设备内部气压保持稳定。

Q：该装置是否影响原有补气操作流程？

A：不影响。装置连接于气瓶与设备之间，作业人员按常规补气步骤操作即可，无需额外调整。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
