新型柜类设备高效装卸工具 CNR222-093

项目背景

本文针对电力生产中的实际痛点，研发了柜类设备高效装卸工具，有效提升了作业效率与安全水平。传统方式需多人协同，使用钢丝绳捆绑或卸扣吊装，存在定位难、耗时长、易损伤设备等问题。尤其在仓库狭窄通道或应急物资紧急调拨场景下，低效装卸直接影响抢修进度。

现有吊装工具多为通用型，缺乏针对柜类设备结构的专用设计。设备重心偏移、吊点不匹配、多次调整挂钩位置等情况频繁发生，导致作业效率低下且存在安全隐患。仓储班组亟需一种结构简单、适应性强、可快速完成批量装卸的专用工具。

本项目基于现场作业痛点，设计了一款新型柜类设备实用装卸工具，通过模块化结构与多档调节机制，实现柜类设备的安全、快速、批量装卸，降低劳动强度，提高仓储作业效率。

存在问题

• 吊装定位困难：传统钢丝绳捆绑需反复调整吊点，难以快速对准设备重心，影响起吊稳定性。
• 卸扣更换耗时：每次装卸需人工拆装卸扣，操作繁琐，延长单台设备作业时间。
• 批量作业效率低：单次仅能吊装1台设备，多次往返起吊，整体卸货周期长。
• 安全风险较高：人工辅助定位时手部易被挤压，设备晃动可能造成磕碰损伤。
• 工具适应性不足：通用吊具难以匹配不同尺寸柜体，横向或纵向起吊需更换不同吊具。

创新目标

设计一款自重轻、承载能力强、具备多档调节功能的专用装卸工具，实现一次起吊完成多台柜类设备装卸，同时简化操作流程，提高作业安全性与现场适应性。

技术方案

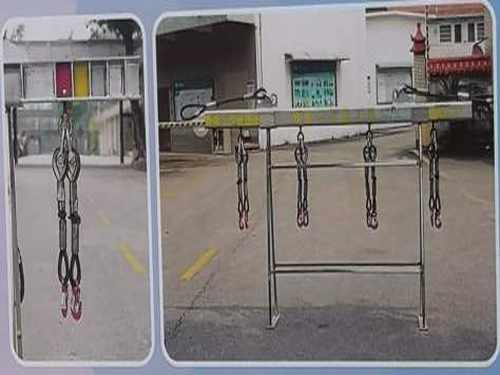

该工具由U型承重横担、固定挂环、调节卡位及移动挂环螺栓等部件组成。U型横担作为主承力结构，整体重量约35公斤，额定荷载可达2.5吨，适应绝大多数柜类设备吊装需求。固定挂环与移动挂环螺栓配合调节卡位，可实现横向或纵向吊点位置的快速切换，适配不同尺寸设备。

操作时，先将工具挂接至起重设备吊钩，根据设备尺寸调整移动挂环至对应档位（三档或四档），锁紧螺栓后即可起吊。吊装端采用挂钩设计，无需额外卸扣，节省拆装时间。一次起吊可同时装卸多达4台设备，显著缩短卸货时间。

创新亮点

• 多档调节：三档/四档卡位设计，灵活适配不同尺寸柜体，横向纵向均可起吊。
• 挂钩快连：吊装端挂钩替代传统卸扣，减少辅助操作，提高作业连续性。
• 高承载轻自重：自重35公斤，荷载2.5吨，强度与便携性兼顾。
• 批量装卸：单次可吊装4台设备，大幅提升仓储卸货效率。
• 安全可靠：结构稳固，降低设备晃动风险，保障操作人员安全。

落地应用效果

该工具已在多个仓库及应急物资储备点试用，操作人员经简单培训即可上手。实际应用中，卸货时间较传统方式缩短明显，设备损伤率下降，仓储作业安全性显著提升。同时，工具维护简单，耐用性强，适合长期高频使用。

产出物：新型柜类设备高效装卸工具样机及使用说明文档。

适用场景：适用于电力设备仓库、应急物资储备点、建筑工地及柜类设备制造厂家的装卸与转运作业。

常见问题

Q：该工具是否适用于所有尺寸的柜类设备？

A：工具具备多档调节功能，可涵盖常见柜体尺寸，特殊超大设备需提前评估吊点匹配性。

Q：工具的维护保养是否复杂？

A：日常仅需检查螺栓紧固情况及挂钩磨损，定期涂抹润滑脂即可，维护简单。

Q：操作人员是否需要专业培训？

A：工具操作直观，普通仓储人员经简短示范即可掌握，无需特殊资质。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
