35KV刀闸机构箱防直流接地告警优化方案 CNR220-279

项目背景

本文针对电力生产中的实际痛点，研发了35KV刀闸机构箱防直流接地告警优化方案，有效提升了作业效率与安全水平。雨季或温差变化大的季节，箱内易出现凝露甚至积水，导致内部电器件与金属外壳之间形成异常导通路径，进而引发直流接地告警。此类告警在部分站点反复出现，成为影响直流系统稳定运行的常见隐患。

从问题机制看，机构箱内壁与电器件安装板之间缺乏有效绝缘隔离，当潮气侵入后，绝缘电阻明显下降，直流回路对地绝缘水平随之降低。传统处理方式多依赖密封胶封堵或更换密封条，但受施工工艺和材料老化影响，往往只能短期缓解，告警仍会重复发生。变检人员需频繁赶赴现场排查，工作强度大，且故障定位耗时较长。

针对这一情况，检修部提出对35KV刀闸机构箱实施防直流接地告警优化，目标是在不改变机构箱本体结构和不影响设备正常运行的前提下，以低成本、易实施的方式阻断潮气引起的异常导通路径，从源头减少直流接地告警的发生。

存在问题

• 防水防潮性能不足。机构箱运行年限增长后，密封条老化、箱体缝隙增大，雨水和潮气容易进入箱内，形成凝露或积水。
• 直流接地告警频发。箱内电器件与外壳之间因潮气导致绝缘下降，直流回路对地绝缘水平降低，告警反复出现，影响系统稳定。
• 传统治理效果有限。单纯封堵或更换密封条受施工质量影响，难以长期保持，告警往往在短期内再次发生。
• 排查工作量大。每次告警均需变检人员现场逐项检查，故障定位耗时，人员工作强度明显增加。
• 缺乏针对性绝缘隔离。机构箱内部未设置有效的绝缘隔离措施，潮气侵入后电器件与外壳之间容易形成异常导通路径。

创新目标

在不改动机构箱本体结构、不影响设备正常运行的前提下，通过加装绝缘隔离层，阻断潮气引起的电器件与外壳之间的异常导通，显著降低35KV刀闸机构箱直流接地告警发生频次，减轻变检人员现场排查负担，提升直流系统运行的可靠性和安全性。

技术方案

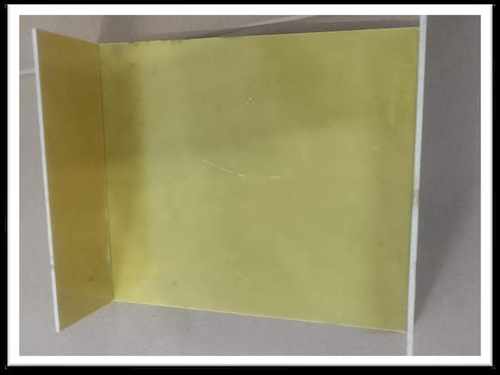

方案的核心是在机构箱内壁贴合绝缘胶板。绝缘胶板具有良好的绝缘性能和耐潮性能，贴合后可在机构内部电器件与金属外壳之间形成一道可靠的绝缘隔离层。当箱内出现凝露或潮气时，绝缘胶板能够有效隔绝电流导通路径，避免直流回路对地绝缘水平因潮气而明显下降，从而防止直流接地故障的发生。

操作流程上，首先对机构箱内壁进行清洁和干燥处理，确保贴合面平整、无油污和锈蚀；随后按箱内壁尺寸裁切绝缘胶板，逐面贴合压实，保证胶板与内壁紧密接触、无翘边和空鼓；最后对电器件安装区域进行检查，确认绝缘胶板不影响原有接线和机构动作。整个施工过程无需更换机构箱本体，也不需要改动二次回路。

该方案所用绝缘胶板性能稳定，不会对机构箱本体的运行产生任何影响。施工完成后，机构箱的防水防潮能力得到提高，潮气引起的异常导通路径被有效阻断，直流接地告警随之减少。

创新亮点

• 低成本实施：主要材料为绝缘胶板，无需更换机构箱或改造二次回路，材料与人工投入均较低。
• 易推广落地：施工工艺简单，清洁、裁切、贴合即可完成，适合在多个站点批量实施。
• 不改变本体结构：仅在内壁加装绝缘层，不影响机构箱原有结构和电器件动作性能。
• 针对性阻断：直接针对潮气引起的电器件与外壳异常导通路径进行隔离，治理方向明确。
• 运行影响小：绝缘胶板性能良好，贴合后不影响机构箱正常运行，无需停电改造。

落地应用效果

该方案在特定站点实施后，35KV刀闸机构箱直流接地告警频发的问题得到显著改善。箱内防水防潮能力提高，潮气侵入后不再轻易形成电器件与外壳之间的异常导通，直流接地告警事件明显减少。变检人员因告警赶赴现场排查的次数随之下降，工作强度得到缓解，直流系统运行的可靠性和安全性有所提升。

从实际运行情况看，绝缘胶板贴合牢固，未出现翘边、脱落或影响机构动作的情况，机构箱本体运行正常。该方案以较小的投入解决了反复出现的直流接地告警问题，对系统稳定运行起到了重要作用。

产出物：35KV刀闸机构箱内壁绝缘胶板隔离层及配套施工方法。

适用场景：户外35KV刀闸机构箱，尤其是防水防潮性能下降、直流接地告警频发的站点。

常见问题

Q：绝缘胶板贴合后是否会影响机构箱正常操作？

A：不会。胶板贴合于内壁，不接触机构动作部件和二次接线，经现场检查确认不影响机构箱正常运行。

Q：该方案为什么能减少直流接地告警？

A：潮气侵入后，电器件与外壳之间容易形成异常导通。绝缘胶板在内壁形成隔离层，阻断了这一导通路径，从而减少告警。

Q：施工是否需要停电或改动二次回路？

A：不需要。方案仅在内壁加装绝缘胶板，不改动机构箱本体结构和二次回路，施工过程简单，对运行影响小。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
