主变注油用快速连接阀门接头装置 CNR220-277

项目背景

本文针对电力生产中的实际痛点，研发了主变注油用快速连接阀门接头装置，有效提升了作业效率与安全水平。变电站主变检修过程中，注油是一项高频且关键的操作。传统注油方式需要针对不同型号的注油阀门频繁更换匹配接头，操作流程繁琐，检修人员在现场往往需要携带多种规格的接头逐一试配，耗时较长。

更突出的问题在于密封性。传统接头与注油机连接部位容易出现配合不紧的情况，注油过程中空气和水分可能进入变压器本体，影响绝缘性能，给设备安全运行带来隐患。同时，接头更换频繁也增加了作业人员的操作负担和安全风险。

针对上述问题，项目团队设计了一款通用性强、安装简易的主变注油用快速连接阀门接头装置，旨在简化注油流程、提高密封性能、缩短检修时间。

存在问题

• 接头适配性差。不同厂家、不同型号的主变注油阀门接口规格不统一，作业人员需携带多种接头现场逐一试配，通用性不足。
• 更换接头耗时。每次注油前需反复拆卸、更换匹配接头，流程繁琐，明显延长了检修作业时间。
• 密封性能不佳。传统连接方式在注油机与阀门接头处容易出现配合间隙，密封不严，存在渗漏风险。
• 空气水分易进入。密封不良导致注油过程中空气和水分可能混入变压器本体，影响注油质量和设备绝缘性能。
• 操作安全风险。频繁更换接头和密封不严带来的渗漏问题，增加了现场作业的安全隐患。

创新目标

研制一款通用性强、安装简易、操作便捷且密封稳定的主变注油快速连接阀门接头装置，实现与各种型号主变注油阀门的快速连接，无需频繁更换匹配接头，同时改进密封结构，防止注油过程中空气和水分进入，提高注油效率与安全性。

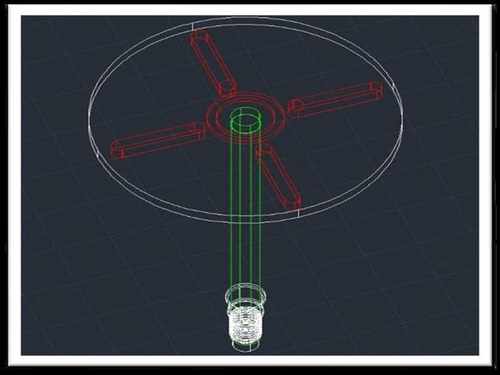

技术方案

该装置采用全不锈钢材料建立，整体轻便且耐磨，能够保证长时间使用的稳定性和稳定性。装置结构设计的核心在于通用连接接口，使其可与各种型号的主变注油阀门实现快速对接，无需针对不同阀门单独更换匹配接头，从而简化注油流程。

在密封结构上，注油阀门快速接头与注油机连接头采用底部反向螺纹设计，通过反向螺纹有效增大连接部位的摩擦力，确保连接紧密无泄漏。同时，装置加装了O型密封胶圈，进一步提高密封性能，有效阻止注油过程中空气和水分进入变压器本体。

操作流程方面，作业人员将装置与主变注油阀门对接，利用通用接口完成快速连接，再将注油机连接头与装置对接并旋紧。底部反向螺纹结构在旋紧过程中提供足够的摩擦力，保证连接稳固；O型密封胶圈在压紧后形成稳定密封。整个连接过程无需频繁更换接头，操作步骤明显减少。

创新亮点

• 通用性强：装置可与各种型号的主变注油阀门快速连接，无需频繁更换匹配接头，大幅简化注油流程。
• 安装简易：连接操作步骤少，作业人员可快速完成对接，节省检修时间。
• 密封稳定：采用底部反向螺纹设计增大摩擦力，配合O型密封胶圈，确保连接紧密无泄漏。
• 材质耐用：全不锈钢材料建立，轻便且耐磨，保证长时间使用的稳定性和可靠性。
• 安全性高：有效防止空气和水分进入，保证注油质量，降低现场作业安全风险。

落地应用效果

该装置在变电站主变注油作业中应用后，注油流程得到明显简化，作业人员无需再携带多种规格接头逐一试配，单次注油作业时间显著缩短。密封性能的改善使注油过程中空气和水分进入的风险大幅降低，注油质量得到有效保证。

从现场反馈来看，装置通用性强、操作便捷的特点受到检修人员认可，有效降低了作业安全风险，提升了主变注油工作的整体效率。

产出物：主变注油用快速连接阀门接头装置实物及配套操作规范。

适用场景：变电站主变检修注油作业，适用于各种型号主变注油阀门的快速连接。

常见问题

Q：该装置是否适用于所有型号的主变注油阀门？

A：装置采用通用连接接口设计，可与各种型号的主变注油阀门快速连接，无需频繁更换匹配接头。

Q：装置如何保证注油过程中的密封性？

A：注油阀门快速接头与注油机连接头采用底部反向螺纹设计，有效增大摩擦力确保连接紧密，同时加装O型密封胶圈，进一步提高密封性能，防止空气和水分进入。

Q：装置材质是否耐用？

A：装置采用全不锈钢材料打造，轻便且耐磨，能够保证长时间使用的稳定性和可靠性。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
