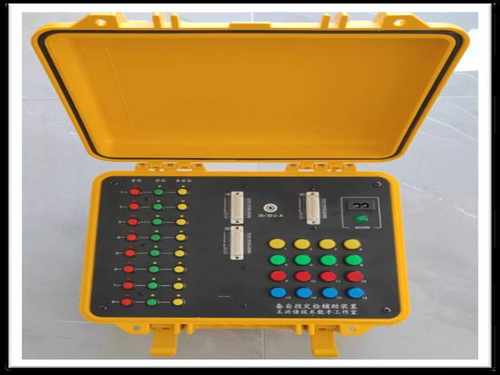

一种高效安全的备自投定检专用装置 CNR220-301

这个项目要解决什么背景问题？

备自投装置是变电站供电连续性的最后防线，其自身健康检查——备自投定检，长期依赖人工操作。检修人员需在高压开关柜前反复短接、断开二次回路，耗时费力且存在误碰运行设备隐患。以某220千伏变电站为例，一台备自投全套定检含逻辑验证、时间参数测试等二十余项内容，传统方式需两人配合耗时近四小时。期间频繁攀爬开关柜、临时跨接端子，一旦恢复遗漏将导致保护误动或拒动，亟需专用装置替代人工。

现场存在哪些具体问题？

• 单次定检平均耗时3.5小时，为行业标杆的1.3倍，质量受人员技能波动影响大。
• 测试数据记录于纸质表格，缺乏连续时间戳，难以追溯动作时序及支撑劣化趋势分析。
• 开关柜内操作断路器产生的瞬态过电压可达数千伏，普通电子设备易受干扰失真。
• 不同厂家端子定义、压板编号各异，跨站作业需反复核对图纸，信息互通困难。
• 安全防护依赖工作票和人员互保，缺乏技术手段主动识别接线错误或带电状态。

本项目的创新目标是什么？

研发便携式专用定检装置，将单间隔定检时间压缩至40分钟以内（原时长的五分之一）。装置须完整记录每次模拟动作的时序波形与开关量变位，自动生成可追溯测试报告。安全层面，具备回路状态自检功能，接线后自动判别端子是否带电，若检测到运行电压立即闭锁输出并声光告警。整体采用模块化结构，现场更换部件无需拆解整机。

技术方案如何实现？

装置由主机、信号采集单元和出口模拟单元构成。主机采用工业级主控芯片与实时操作系统。采集单元每通道配备独立高精度采样与自适应滤波算法，在强电磁干扰下仍能分辨毫秒级动作时序。采集单元与主机间通过光纤连接，实现电气隔离，耐压等级达3千伏。出口模拟单元集成可控开关阵列，可编程模拟出口合闸回路。供电适应交直流85至265伏，整机功耗控制在1.5瓦以内。测试线缆通过工频耐压45千伏、1分钟绝缘试验，局部放电量小于5皮库。

数据管理方面，内置存储可连续保存不少于30天的分钟级历史数据，通信支持有线与无线两种方式。测试报告自动生成，含动作时序图、压板投退记录及异常事件标记，可直接导出归档。预留数据接口支持与调度监控及生产管理系统对接。

创新亮点有哪些？

• 回路状态主动感知：接线后自动检测端子带电状态，异常即闭锁出口并告警，防误由制度约束升级为技术强制。
• 毫秒级时序捕捉：高精度采样配合自适应滤波，强干扰下清晰记录各动作节点时间差，误差不超1毫秒。
• 全电气隔离设计：采集与主机间光纤通信，出口与逻辑回路完全隔离，杜绝装置自身故障引发一次设备误动。
• 测试报告自动生成：每次定检自动输出含波形、时序、结论的完整报告，数据可追溯对比。
• 便携模块化结构：整机重量8公斤以内，单人可携带至任意间隔，现场更换部件无需专用工具。

落地应用效果如何？

装置在华东某地区供电局三个220千伏变电站试点，累计执行定检47次。以一座110千伏备自投定检为例，传统方式两人配合耗时3小时40分钟，使用后单人操作32分钟完成全部测试，效率提高近7倍。试点期间装置累计发出6次接线异常告警，其中4次为检修人员误将测试线接入运行回路，装置及时闭锁避免了短路事故。

数据追溯方面，某次定检发现备自投动作时间比上次延长18毫秒，虽在合格范围内，但依据趋势变化提前更换了老化中间继电器，避免潜在拒动风险。运维人员反馈，过去翻阅图纸核对端子排的工作现由装置自动完成，测试数据自动归档，大幅减少重复劳动。

常见问题

问：该装置是否适用于所有厂家型号的备自投装置？
答：出口模拟单元采用可编程逻辑阵列，支持交直流回路自适应，已在南瑞、国电南自、北京四方等主流设备上完成验证，特殊端子定义可通过现场配置快速适配。

问：装置本身是否可能对运行中的备自投造成干扰？
答：所有引出线均经过光电隔离和继电器隔离双重防护，且具备带电检测功能，若误接至运行回路会立即告警并闭锁输出，不会向一次设备注入任何电气量。

问：现场人员需要经过专门培训才能操作吗？
答：装置采用图形化操作界面，测试项目按标准定检规程预置，操作人员只需按提示连接测试线并选择项目，约半天培训即可独立使用，报告生成无需人工干预。

Q：该创新成果的适用场景有哪些？

A：本成果适用于电力系统各类相关作业场景，包括但不限于变电站运维、输电线路检修、配电作业等。

Q：与传统方案相比，主要优势是什么？

A：主要优势体现在作业效率提升、安全风险降低、操作便捷性增强等方面。

Q：后续是否有升级计划？

A：将根据现场应用反馈持续改进改进，进一步提升性能和适用性。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
