高试班专用50KV接线杆的研发与制作 CNR220-334

项目背景

本文针对电力生产中的实际痛点，研发了高试班专用50KV接线杆的研发与制作，有效提高了作业效率与安全水平。在电力设备预防性试验中，介损试验是判断电容式电压互感器（CVT）绝缘状况的重要手段。传统试验流程要求作业人员攀爬至CVT顶部，手动装拆高压测试线。这一操作不仅耗时较长，且高空作业环境复杂，存在人员坠落、设备跌落等安全隐患，尤其在恶劣天气或设备高度较高时风险更为突出。

为解决上述问题，试验部门提出研发一种专用接线杆，使作业人员在地面即可完成测试线的装拆操作。项目旨在通过机械结构创新，替代人工攀爬作业，在保障安全的同时提高试验效率，降低劳动强度。

存在问题

• 高空作业风险高：传统方式需人员攀爬至CVT法兰处，作业面狭窄且无稳定防护，存在坠落风险。
• 作业效率低：每次试验需两人配合完成爬高、接线、拆线等步骤，单次耗时较长，影响试验进度。
• 测试线连接稳定性不足：人工绑扎或夹持方式易受风力、重力影响，导致接触不良或脱落，影响数据准确性。
• 人机功效差：作业人员需长时间保持高空作业姿态，体力消耗大，且对操作技能要求高。
• 工具通用性差：传统绝缘杆结构简单，无法适配CVT法兰的多种规格，需频繁更换工具。

创新目标

研发一种高试班专用50KV接线杆，实现地面遥控式装拆测试线，彻底消除高空作业环节，同时保证线夹夹持牢固、测试线连接稳定，并适配多种CVT法兰规格，提升作业安全性与效率。

技术方案

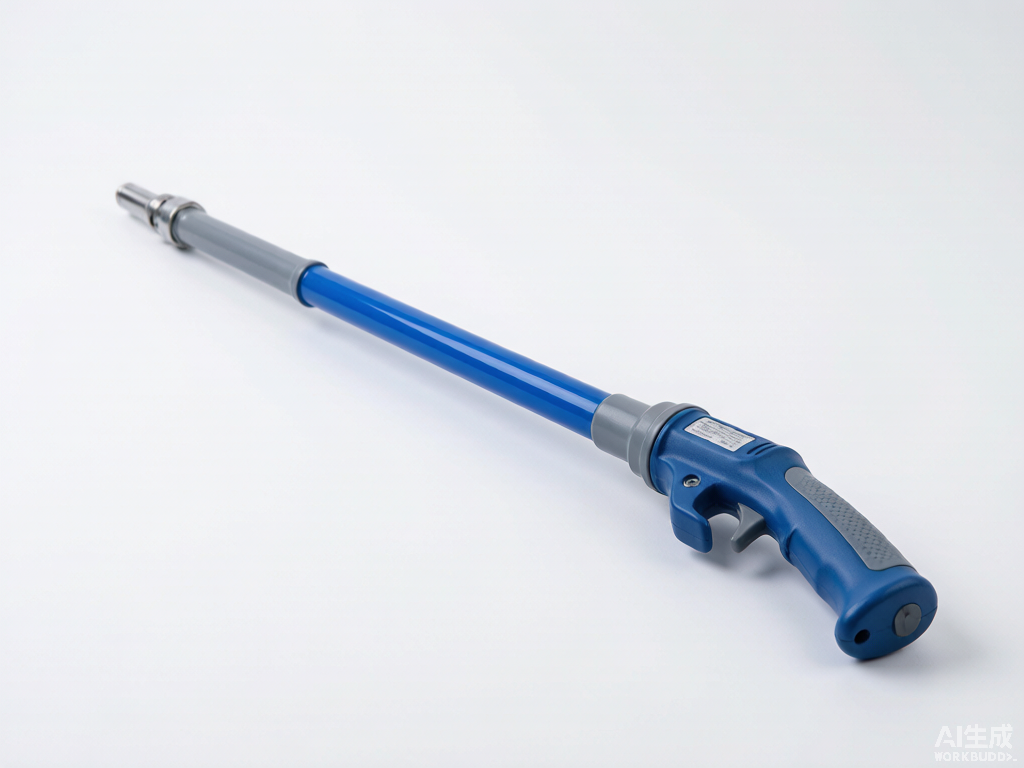

该接线杆借鉴变电站可拆卸绝缘杆的接地线接头结构，并进行针对性改进。杆体采用可拆卸绝缘杆，顶端集成专用线夹。线夹设计为可旋转收紧结构，通过绝缘杆的旋转传动扭力，驱动线夹张口逐渐收紧，最终紧密卡紧CVT法兰边缘。线夹上设有接线柱与固定柱，用于连接介损仪测试线，并防止测试线因重力滑落或松动。

操作时，作业人员在地面将测试线预先接入线夹的接线柱，然后举起绝缘杆，将线夹对准CVT法兰位置，旋转绝缘杆手柄即可完成夹持固定。确认夹持牢固后，可拆卸绝缘杆，仅保留线夹及测试线在设备上，随后进行介损试验。试验结束后，再次连接绝缘杆，反向旋转松开线夹，即可安全取下测试线。

创新亮点

• 免爬高设计：通过绝缘杆旋转传动，实现地面操作，彻底避免人员攀爬CVT。
• 夹持稳定：线夹采用旋转收紧结构，可产生较大夹紧力，确保与法兰紧密接触，不易松脱。
• 防脱落设计：线夹上的固定柱可有效约束测试线，防止因重力或风力导致连接松动。
• 可拆卸杆体：线夹固定后，绝缘杆可拆卸，避免杆体对试验电场产生干扰，保证测量准确性。
• 适配性强：线夹开口尺寸可调，能适配多种规格的CVT法兰，通用性好。

落地应用效果

该接线杆在实际介损试验中应用后，作业人员无需再攀爬至CVT顶部，从根本上消除了高空坠落风险。试验准备和收尾时间大幅缩短，单次试验效率提升明显。同时，线夹的稳定连接保证了测试数据的可靠性，减少了因接触不良导致的重复试验。现场反馈显示，作业人员操作便捷，体力消耗显著降低，人机功效得到明显改善。

产出物：高试班专用50KV接线杆成品及配套使用说明。

适用场景：适用于变电站、发电厂等场所的CVT介损试验，以及其他需要高空装拆测试线的类似作业。

常见问题

Q：该接线杆是否适用于所有型号的CVT？

A：线夹开口尺寸可调，能适配多数常见法兰规格，但特殊型号需提前确认。

Q：绝缘杆拆卸后，线夹是否会松动？

A：线夹采用自锁结构，拆卸绝缘杆后夹持力保持不变，不会松动。

Q：操作时需要注意哪些事项？

A：使用前需检查绝缘杆绝缘性能，操作时保持杆体清洁干燥，并确保线夹与法兰对位准确。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
