无人机巡检技术革新：分布式绝缘动力传导系统在变电站的应用 CNR220-506

这个项目要解决什么背景问题？

变电站高压设备巡检长期依赖人工，运维人员需进入带电区域或借助高空作业车开展检查。传统方式不仅效率低，且存在触电、高空坠落等安全风险。随着电网规模扩大，无人值守变电站数量增多，人工巡视涵盖难度持续加大。

无人机巡检虽已逐步应用，但常规机型动力装置与旋翼之间电气导通距离较长，在500kV、1000kV强电磁环境中易受干扰，故障时可能损坏变电场设备。绝缘性能和抗电磁干扰能力不足，成为制约无人机在高压区域推广的关键问题。

为此，项目提出分布式绝缘动力传导系统，将动力装置置于机身内部，旋翼位于机臂端部，通过绝缘轴连接传动，从结构上缩短电气导通距离，提高无人机在高压环境下的安全性和稳定性。

现场存在哪些具体问题？

• 人工巡视效率低。运维人员需逐站逐设备检查，耗时长，难以适应无人值守变电站的巡视频次要求。
• 高空作业成本高。使用高空作业车辆涉及折旧、燃料、过路费及司机人工等多项费用，经济性差。
• 常规无人机绝缘性能不足。动力与旋翼间导通距离长，在高压电场中易受电磁干扰，故障时可能损坏设备。
• 巡检数据记录分散。人工记录设备仪表和红外信息，难以实时上传和统一管理，异常报警不及时。
• 缺陷勘查风险大。设备缺陷近距离带电勘查和危险事故现场前期勘查，人员直接介入存在安全隐患。

本项目的创新目标是什么？

研制一套具备全自主巡检能力的无人机系统，通过分布式绝缘动力传导结构提高绝缘与抗电磁干扰性能，实现500kV环境下稳定飞行；搭载多种传感器自动识别仪表、开展红外检测并记录设备信息，提供异常报警；运维人员通过后台接收实时数据与图像，完成设备巡视，降低人工与高空作业成本。

技术方案如何实现？

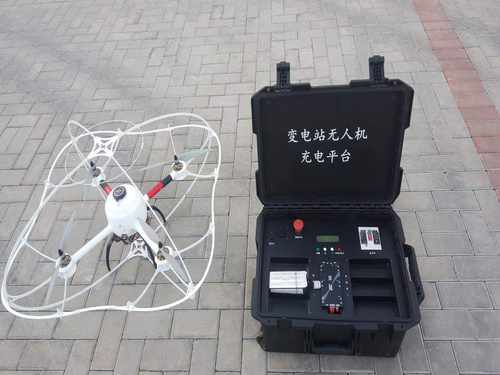

结构原理方面，无人机将动力装置置于机身内部，旋翼安装在机臂端部，两者通过绝缘轴传动系统连接。该设计大幅缩小电气导通距离，提高绝缘性能与抗电磁干扰能力。即使发生故障，由于导通距离短，显著降低损坏变电场设备的概率。

操作流程方面，无人机支持全自主巡检。在无人值守变电站，系统按预定轨迹自主起降，对室外高压带电设备飞行作业。搭载的传感器自动识别设备仪表、进行红外检测并记录信息，发现异常即时报警。运维人员在后台计算机接收实时数据、图像和报警信息，完成巡视工作。

性能指标方面，无人机在绝缘性能、防护罩性能、充放电装置性能以及自主起降和按预定轨迹飞行等方面均满足变电站巡检要求。在500kV环境下正常巡检飞行时，不受高电压环境影响，整体运行稳定，控制与通信功能正常。

创新亮点有哪些？

• 分布式绝缘传动：动力内置、旋翼外置，绝缘轴连接，缩短电气导通距离，提升高压环境适应性。
• 全自主巡检：支持无人值守变电站自主起降与预定轨迹飞行，减少人工干预。
• 多传感器融合：自动识别仪表、红外检测并记录设备信息，异常即时报警。
• 后台集中管控：运维人员通过后台接收实时数据与图像，完成巡视，提实用率。
• 成本优势明显：节约人工与高空作业成本，避免高空作业车辆相关费用。

落地应用效果如何？

实际应用证明，该无人机巡检系统可节约人工成本，弥补人工地面巡视不足，降低高空作业成本，避免高空作业车辆折旧、燃料、过路费及司机人工等费用。系统还可用于设备缺陷近距离带电勘查、危险事故现场前期勘查，确保人员安全，及时发现隐患，减少设备故障。

随着技术成熟，该系统有望在国网冀北电力有限公司负责运维的500kV、1000kV变电站系统推广应用，逐步成为定型产品并向国网系统推广。运维人员可自动生成设备红外测温或外观异常报表，并将巡检数据和缺陷报警信息上传至其他信息管理系统，减少工作量，提高整体运维效率。

产出物：分布式绝缘动力传导无人机巡检系统、后台数据接收与报警平台、设备红外测温及外观异常报表。

适用场景：500kV、1000kV变电站室外高压带电设备巡检，设备缺陷近距离带电勘查，危险事故现场前期勘查。

常见问题

Q：无人机在500kV环境下飞行是否受高电压影响？

A：不受影响。在500kV环境下正常巡检飞行时，整体运行稳定，控制与通信功能正常。

Q：该系统能否用于无人值守变电站？

A：可以。系统具备全自主巡检功能，能在无人值守变电站对室外高压带电设备进行高效巡检。

Q：巡检数据如何管理？

A：运维人员可自动生成设备红外测温或外观异常报表，并将巡检数据和缺陷报警信息上传至其他信息管理系统。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
