便携式六氟化硫管路多功能切换系统 CNR220-303

项目背景

本文针对电力生产中的实际痛点，研发了便携式六氟化硫管路多功能切换系统，有效提高了作业效率与安全水平。六氟化硫气体因其优异的绝缘与灭弧性能，在高压电气设备中应用广泛。随着电网规模扩大，六氟化硫绝缘气室的现场测试需求日益增多，测试接口种类多、位置分散的问题逐渐显现。

传统测试中，作业人员需携带多种转接头，在设备间反复拆装管路，操作耗时且存在气体泄漏风险。尤其在多测试点并行作业时，现有工具难以适应效率与安全要求，亟需一种集成化、便携式的管路切换装置。

本项目基于现场检修与试验的实际痛点，设计了一套便携式六氟化硫管路多功能切换系统，旨在简化连接流程、提高测试效率，同时保障操作安全，为电力设备状态评估提供稳定支持。

存在问题

• 接口适配困难：不同设备的气室接口规格不一，现场需频繁更换转接头，准备时间长，影响作业进度。
• 连接效率低下：传统单通道连接方式无法同时测量多个测试点，需逐点测试，整体效率较低。
• 漏气风险较高：管路拆装过程中易发生气体泄漏，既浪费气体，也可能影响测试准确性。
• 压力监测缺失：测试过程中无法实时掌握管路内气体压力，存在安全隐患。
• 应急响应不足：遇突发情况时，缺乏快速切断气路的装置，可能扩大泄漏范围。

创新目标

设计并制作一款便携式切换系统，实现多通道快速接入、多测试点同步测量、管路自动密封及压力实时显示，并具备紧急切断功能，系统提高现场测试的便捷性、安全性与工作效率。

技术方案

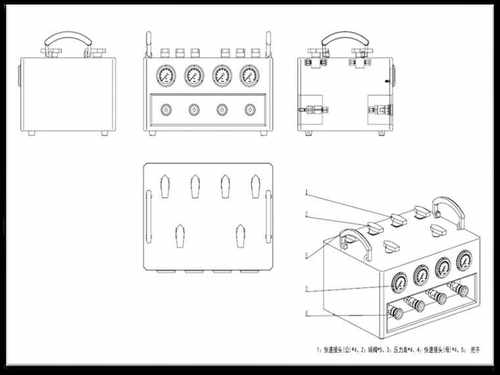

该系统由专用快插接头、弹簧逆止阀、气压表及球阀开关等部件组成。快插接头采用标准化设计，可快速连接多种设备接口，内置弹簧逆止阀在管路断开时自动关闭气路，防止气体外泄。装置主体设有三通道进气口与六通道出气口，各通道均配独立球阀，可手动控制通断，实现灵活切换。

使用时，将系统进气口连接气源，出气口通过快插管路接至各测试点。开启对应球阀后，六氟化硫气体即可同时进入多个气室，配合多台测试仪器并行测量。气压表实时显示管路压力，操作人员可据此判断系统状态。若遇紧急情况，可快速关闭总球阀或对应通道球阀，迅速切断气路，保障安全。

创新亮点

• 快插密封：采用带弹簧逆止阀的快插接头，连接快捷且断开时自动闭锁，杜绝漏气。
• 多通道并行：三进六出设计支持多设备同时测试，大幅缩短整体作业时间。
• 压力可视：内置气压表实时显示管路压力，提升测试过程的可控性与安全性。
• 应急切断：各进气口及出气口均配球阀，可快速隔离故障支路，防止气体泄漏扩散。
• 便携集成：整体结构紧凑，便于携带，适用于不同现场环境。

落地应用效果

该系统已在多个变电站的六氟化硫设备例行试验中试用，涵盖断路器、互感器等常见气室。现场反馈显示，测试准备时间明显缩短，多测试点可同步进行，整体效率提升显著。同时，管路连接可靠，未发生漏气现象，气压表读数稳定，操作人员安全性得到有效保障。

产出物：便携式六氟化硫管路多功能切换系统样机一套，配套快插接头及操作手册。

适用场景：适用于六氟化硫绝缘气室的现场交接试验、例行试验及检修过程中的气体处理与测试。

常见问题

Q：该系统能否适配不同厂家的设备接口？

A：系统配备多种规格的快插接头，可覆盖主流设备接口，现场可根据实际接口选配对应接头。

Q：多通道同时测试时，各通道之间是否相互干扰？

A：各通道独立球阀控制，互不干扰，可单独开闭，确保测试数据准确。

Q：管路断开后如何防止气体泄漏？

A：快插接头内置弹簧逆止阀，断开瞬间自动关闭气路，无需额外操作即可有效密封。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
