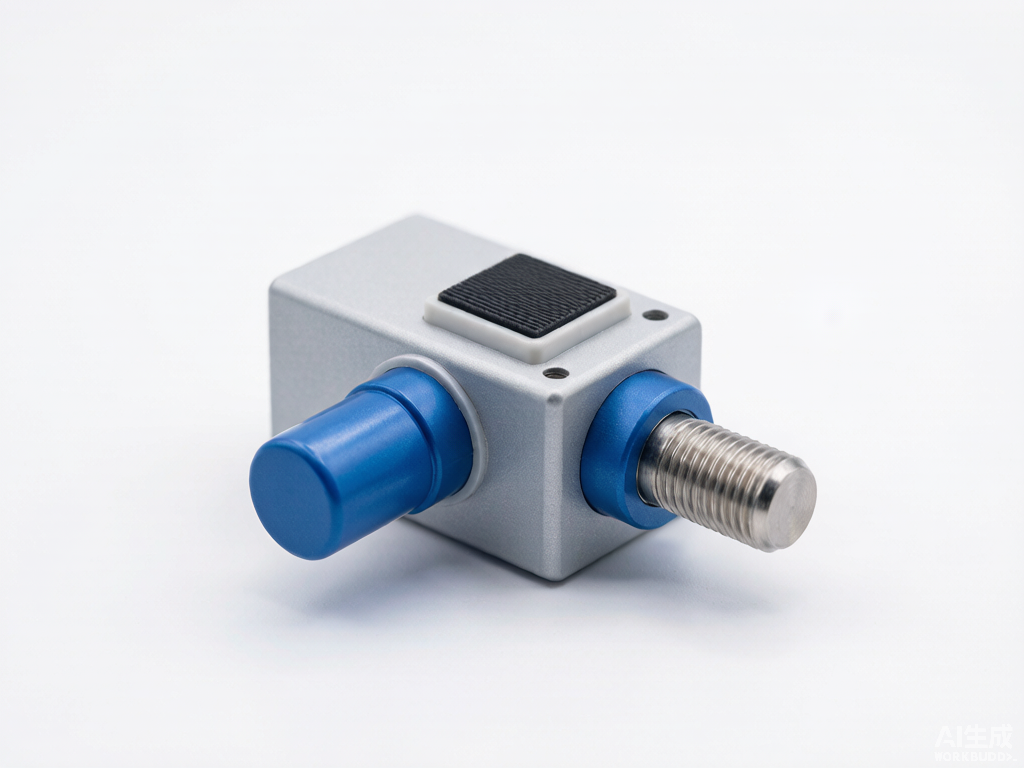

新型SAW声表面波应力传感器 CNR221-120

这个项目要解决什么背景问题？

2023年3月，某500kV变电站例行巡检中，运维人员使用传统应变片测量断路器传动连杆应力，需先停电、搭脚手架、粘贴应变片并人工读数，单点耗时超40分钟。此类作业在雷雨季节前尤为集中，全站数十个测点常需连续作业一周，且测量结果受人员贴片角度和读表时机影响，离散度大。与此同时，站内开关柜触头压力、刀闸夹紧力等关键应力参数长期缺乏在线监测手段，往往等到发热或放电故障发生后才被发现。新型SAW声表面波应力传感器的研发，正是为了将这类高危、低效的离线抽检转变为不停电、连续自动的在线监测。

现场存在哪些具体问题？

• 传统应变片需停电安装，单点测量耗时40分钟以上，全站巡检周期长达7天，且无法捕捉操作暂态过程中的应力突变。
• 测量数据记录于纸质表格，回填电子表格时易出错，缺乏连续时间序列，无法判断应力缓慢劣化趋势。
• 变电站开关操作产生的高幅值电磁暂态，常导致传感器输出跳变或通信中断，测量结果可信度受质疑。
• 不同厂家在线监测装置输出协议各异，数据需人工汇总整理，跨系统比对分析耗时费力。
• 应力异常依赖人工经验判断，缺乏量化阈值和自动预警，曾发生连杆裂纹发现过晚导致停电事故的案例。

本项目的创新目标是什么？

项目设定三项量化指标：单测点数据采集时间由40分钟压缩至5分钟以内，全站巡检周期由7天缩短至2天；传感器在工频电场强度30kV/m环境下测量误差不超过±1%；异常识别从人工事后分析变为系统自动告警，发现时间由小时级缩短至3分钟以内。同时要求传感器本体免维护寿命不低于8年，适应-40℃至+85℃宽温区工作。

技术方案如何实现？

传感器核心采用压电基片上的叉指换能器结构，通过无线射频信号激励产生声表面波，应力变化引起波速偏移，进而反映为谐振频率偏移。每只传感器出厂前逐只标定，在0至200MPa量程内非线性误差小于0.5%。读写装置与传感器之间无需电气接触，避免了传统应变片引线在振动环境下断裂的风险。

现场部署时，传感器通过专用夹具固定于被测部件表面，安装过程无需停电，单个测点安装时间约15分钟。读写主机就近安装于汇控柜内，内置高精度采样单元和工业级主控芯片，每10秒完成一轮全部测点扫描。数据经光纤以太网汇聚至站端服务器，服务器部署趋势分析软件，自动绘制应力-时间曲线并设定三级告警阈值。通信方式支持站内既有光纤环网，新增测点仅需接入就近交换机，无需额外敷设长距离线缆。

供电采用站内直流220V或交流220V双模式输入，整机功耗不大于8W。传感器本体及馈线采用全密封设计，防护等级满足户外设备安装要求，并顺利通过第三方检测机构的盐雾、交变湿热及振动试验。

创新亮点有哪些？

• 无源无线感知：传感器本体无需供电，读写装置通过射频信号供能并读取数据，从根源上杜绝了电磁干扰经电源线传导进入测量回路的问题。
• 安装不停电：专用卡具可在设备带电状态下完成安装，单点耗时由停电作业的4小时缩短至15分钟，大幅减少停电窗口需求。
• 宽温区稳定测量：采用温度补偿切型设计，在-40℃至+85℃范围内频率温漂系数小于2ppm/℃，确保北方冬季户外与南方夏季高温环境下测量一致性。
• 三级阈值告警：系统内置速率告警、越限告警和趋势告警三种模式，可捕捉突发性应力冲击，也可识别数月尺度的缓慢劣化过程。
• 全链条闭环：从传感器、读写主机到站端分析软件形成完整链路，运维人员直接查看结论性告警信息，无需自行分析原始波形。

落地应用效果如何？

2023年6月至2024年5月，项目在3个500kV变电站和2个220kV变电站完成试点部署，共计安装传感器126只，覆盖断路器传动机构、隔离开关触头弹簧、套管将军帽等关键应力监测点。试运行期间，系统在线率99.2%，累计采集有效数据超过400万条。

2023年9月，某500kV站一组隔离开关触头弹簧应力数据出现每日0.3%的缓慢下降趋势，系统在第6天触发趋势告警。检修人员现场检查发现弹簧座定位销松动，及时更换后避免了一起可能发生的触头过热熔焊事故。该缺陷若依赖人工巡检，按每月一次的周期推算，预计发现时间滞后3周以上。

效率对比方面，原人工巡检方式完成全站28个测点需2人协作工作2天，现系统自动巡检仅需15分钟完成全部扫描并生成报表。运维人员反映，原先最担心的"测不准、不敢用"问题未再出现，传感器数据与定期人工抽检结果偏差小于2%，数据可信度已获班组认可。

常见问题

问：传感器在开关操作强振动环境下是否会松动或损坏？
答：传感器采用三点支撑卡具固定，通过了频率5至500Hz、加速度2g的扫频振动试验，现场运行一年无松动或损坏记录。

问：系统告警后如何处理？
答：告警信息按严重程度分三级推送至运维班组手机端，一级告警需2小时内现场确认，二三级告警纳入计划检修处理。

问：传感器寿命到期后如何更换？
答：传感器设计寿命8年，到期后仅需松开卡具螺栓即可更换新传感器，无需改动读写主机和通信链路，单只更换耗时约20分钟。

Q：该创新成果的适用场景有哪些？

A：本成果适用于电力系统各类相关作业场景，包括但不限于变电站运维、输电线路检修、配电作业等。

Q：与传统方案相比，主要优势是什么？

A：主要优势体现在作业效率提升、安全风险降低、操作便捷性增强等方面。

Q：后续是否有升级计划？

A：将根据现场应用反馈持续优化改进，进一步提升性能和适用性。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
