输电专业数字化图档高效管理工具软件 CNR222-004

项目背景

本文针对电力生产中的实际痛点，研发了输电专业数字化图档高效管理工具软件，有效提升了作业效率与安全水平。输电线路运维长期依赖纸质工程图档。线路投运后，图纸、材料清单、设备参数分散保存在档案室，现场作业需提前申请调阅，遇到紧急缺陷处理时，资料获取往往成为响应链条中最先暴露的瓶颈。

随着线路规模扩大和设备更新加快，纸质图档的检索效率低、复制成本高、版本一致性难以保证。巡检人员到现场后若发现图纸与实际情况不符，需返回或电话核对，延误处置时机。夜间巡查和突发故障场景下，这一问题尤为突出。

项目立意在于将纸质图档转化为可快速检索、可随身携带、可与现场作业流程匹配的数字化资料库，使图档从"档案室里的静态资料"变为"作业现场的动态工具"。

存在问题

• 检索耗时长。纸质图档按卷册归档，查找特定线塔的图纸和材料清单需逐级翻阅，紧急情况下难以快速定位。
• 资料携带不便。现场作业需携带大量图纸复印件，负重增加，且易受天气影响污损或丢失。
• 版本更新滞后。线路改造后图纸变更难以及时同步到所有存档和现场使用版本，存在查阅到旧图的风险。
• 信息关联性差。设备实时状态、历史缺陷记录与图纸资料分离存放，现场人员需跨系统、跨部门反复确认。
• 夜间与应急支持不足。缺乏路线规划和行动轨迹记录手段，夜间巡查和应急抢修的资料调取效率明显偏低。

创新目标

建立一套面向输电专门的数字化图档管理工具，集成纸质图档的整理、标注、扫描与图像改进，结合智能识别技术建立线塔物理设备图纸资料库，并配套输电作业专用应用程序和标准配置知识库，实现图档资料在现场的即时调取与作业支持。

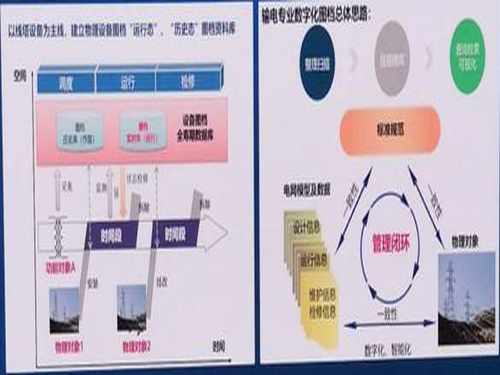

技术方案

软件以图档数字化采集为起点，对纸质工程图档进行扫描和图像改进处理，通过智能识别技术提取图纸中的关键信息，建立按线路、杆塔、设备层级组织的资料库。资料库同时关联设备的实时状态和历史记录，形成图纸与运行数据的对应关系。

在此基础上，软件推出面向输电作业的专用应用程序，并创建输电作业标准配置知识库。现场人员通过应用程序可下载所需线路图档，查阅导线、绝缘子、基座等关键设计和参数；应用程序还提供导航功能，支持路线规划和行动轨迹记录。

操作流程上，作业人员先在应用程序中选定线路和杆塔，系统调取对应图档和材料清单，同步显示安全工器具配置要求。紧急情况下，线塔图档、材料清单、安全工器具等关键信息可即时传达至现场，减少资料检索和验证环节。

创新亮点

• 图档智能识别：将纸质图纸扫描后经图像优化和智能识别处理，自动提取关键参数，减少人工录入和核对工作量。
• 资料库关联设备状态：图纸资料与设备实时状态、历史记录对应存储，现场查阅图纸时可同步了解设备运行情况。
• 作业专用应用程序：针对输电作业场景设计，支持图档下载、参数查阅、导航和轨迹记录，替代传统图纸复印件携带方式。
• 标准配置知识库：将安全工器具、材料清单等作业标准配置固化到系统中，紧急情况下可即时调取，缩短准备时间。
• 应急响应支持：关键信息即时传达至现场，显著减少资料检索和验证耗时，为紧急修复争取时间。

落地应用效果

软件在日常巡检和应急响应中已投入应用。现场工作人员不再需要在档案室查找和复制图档资料，通过应用程序即可快速下载所需线路图档，查阅导线、绝缘子、基座等关键设计和参数。导航和轨迹记录功能为夜间巡查和应急响应提供了数据支持。

应用后，输电线路的应急响应能力明显提高，资料检索和验证时间大幅缩短，现场作业的资料准备效率显著改善。

产出物：输电专门数字化图档管理工具软件、线塔物理设备图纸资料库、输电作业专用应用程序、输电作业标准配置知识库。

适用场景：输电线路日常巡检、夜间巡查、突发故障应急抢修、线路改造后的图档更新与现场核对。

常见问题

Q：软件是否需要网络才能使用？

A：现场人员可提前通过应用程序下载所需线路图档，离线状态下仍可查阅已下载的图纸和参数，导航和轨迹记录功能按现场条件使用。

Q：图纸变更后如何保证现场查阅的是最新版本？

A：资料库由统一入口维护，图档更新后同步至资料库，现场通过应用程序调取的是当前版本，减少查阅旧图的风险。

Q：智能识别技术对图纸质量有何要求？

A：软件在扫描环节提供图像优化处理，对纸质图档的清晰度和完整度有一定适应能力，识别结果仍建议结合人工核对确认。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
