配电变压器安装架：研究与应用新探 CNR222-046

项目背景

本文针对电力生产中的实际痛点，研发了配电变压器安装架：研究与应用新探，有效提升了作业效率与安全水平。传统安装工艺依赖铁丝绑扎将变压器固定于电杆和横担上，该方式在长期运行中暴露出诸多隐患，已难以适应当前配网精益化管理的要求。

铁丝在户外复杂环境下易发生锈蚀，导致绑扎强度逐步衰减，遇大风、振动等外力时可能出现松动，严重时引发变压器位移甚至跌落事故。同时，传统安装方式对不同型号变压器的适配性差，安装过程依赖人工经验，作业标准难以统一，给现场安全管控带来较大挑战。

针对上述问题，项目组开展配电变压器安装架的研究与应用，旨在以标准化、可调节的机械连接结构替代传统绑扎工艺，从源头消除安全隐患，提高安装作业的规范性与效率。

存在问题

• 锈蚀失效风险：铁丝长期暴露于潮湿及腐蚀性环境中，易生锈断裂，导致变压器固定失效，威胁线路与设备安全。
• 适配能力不足：不同容量与型号的变压器外形尺寸存在差异，传统绑扎方式难以灵活调整，安装质量参差不齐。
• 作业效率低下：绑扎过程工序繁琐，需反复缠绕与紧固，耗费较多工时，且对作业人员技能要求较高。
• 安全管控困难：缺乏统一的安装标准，现场作业规范性难以保证，存在因固定不牢引发的坠落伤人等安全隐患。
• 停电作业限制：部分改造场景需停电开展，传统方式作业时间长，增加了用户停电感知，影响供电稳定性。

创新目标

研发一种结构简单、通用性强、安装便捷的配电变压器安装架，实现变压器在电杆上的快速稳固安装，无需停电即可完成调整与紧固，系统提高安装作业的安全性、标准化水平与工作效率。

技术方案

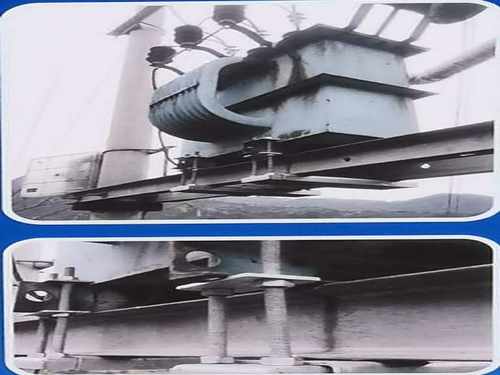

该安装架主要由U型钢板与特制连接螺栓构成。U型钢板作为主要承载部件，贴合变压器安装部位；连接螺栓采用滑动连接设计，使安装架具备灵活的尺寸调节能力。通过改变螺栓在U型槽内的固定位置，可适配不同底座尺寸的变压器，实现横向与纵向的稳定锁紧。

现场安装时，作业人员仅需对安装架进行上下及左右方向的微调，使U型钢板与变压器底座紧密贴合，随后紧固连接螺栓即可完成固定。整个过程无需拆卸变压器或改变原有布局，亦不需切断电源，显著缩短了作业时间，降低了对电网运行的影响。

创新亮点

• 高通用性：通过滑动连接与尺寸调节机制，一套安装架可适配多种主流型号变压器，减少物料种类与库存压力。
• 标准化安装：摒弃铁丝绑扎等非标工艺，以机械紧固方式统一安装流程，提高作业规范性与质量一致性。
• 带电作业支持：安装与调整过程无需停电，有效减少用户停电时间，提高供电连续性。
• 安全可靠性提升：全金属机械连接结构，无锈蚀断裂风险，抗风抗震能力显著增强，降低运行期故障概率。
• 综合成本降低：安装简便快捷，减少人工工时投入，同时降低后期维护频次，全生命周期成本优势明显。

落地应用效果

新型配电变压器安装架已在多个配网台区进行试点应用，涵盖不同容量等级的变压器安装场景。现场反馈表明，安装耗时较传统方式明显缩短，作业人数需求降低，且安装质量一次性验收合格率较高。运行期间未出现因固定问题引发的设备异常，有效验证了该成果的可靠性与实用性。

产出物：配电变压器安装架成品及配套安装工艺规范。

适用场景：配电网柱上变压器的新建安装、老旧台区改造及日常检修更换作业。

常见问题

Q：该安装架是否适用于所有型号的配电变压器？

A：安装架设计有滑动调节机构，可涵盖主流变压器底座尺寸范围。对于特殊非标型号，可通过更换连接螺栓长度或调整U型板位置进行适配，通用性较高。

Q：安装过程中是否需要专门工具或特殊培训？

A：安装仅需常规扳手类工具即可完成，作业人员经简短操作交底后即可掌握要领，无需额外专业培训，降低了技能门槛。

Q：该成果与原有变压器布局冲突如何处理？

A：安装架设计充分考虑了现场布局情况，安装时仅做上下及左右方向调整，不改变变压器原有朝向与引线位置，可有效替换原有绑扎方式，无需调整台区整体布局。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
