高效精准定位：低压配网相线接地故障查找仪 CNR222-043

项目背景

本文针对电力生产中的实际痛点，研发了高效精准定位：低压配网相线接地故障查找仪，有效提升了作业效率与安全水平。低压配电网直接面向终端用户，其运行稳定性直接影响用户用电体验。相线接地故障是低压配网中最常见的故障类型之一，若不能及时定位并排除，可能引发设备损坏甚至人身触电风险。传统故障排查依赖人工分段试拉闸和万用表逐点测量，效率低且易受环境干扰。

从电气原理看，三相四线制系统中，正常运行状态下三相电流与中性线电流的相量和为零；一旦某相发生接地，该相电流经大地分流，导致相量和不再为零。但实际线路负荷不平衡、谐波等因素使电流关系复杂，直接通过三相电流计算判断接地故障存在较大误差。项目团队基于基尔霍夫第一定律，提出通过提取零序电流来判断接地故障的思路，并据此研发专用查找仪。

存在问题

• 故障定位困难：低压配网分支多、线路长，接地故障点隐蔽，传统方法需逐段排查，耗时费力。
• 测量误差大：三相电流和中性线电流需分别测量后进行矢量合成，不同时测量引入相位误差，且负荷波动影响判断准确性。
• 操作复杂：传统排查依赖经验丰富的技术人员，需携带多种仪表，操作流程繁琐，培训成本高。
• 安全风险高：故障未排除时线路带故障运行，可能引发电气火灾或人身伤害，抢修人员作业风险大。
• 误判率高：负荷不平衡、谐波干扰等易造成误判，导致重复停电，影响供电稳定性。

创新目标

研发一款基于零序电流提取原理的低压配网相线接地故障查找仪，实现单点测量即可快速判断接地故障是否存在并定位故障分支，简化操作流程，提高故障排查效率和准确性，降低安全风险。

技术方案

该查找仪以基尔霍夫第一定律为理论基础，针对三相四线制系统，通过专用传感器同时采集三相电流及中性线电流，并在仪器内部自动完成矢量合成，直接输出零序电流分量。当零序电流超过设定阈值时，仪器发出声光报警，指示该线路存在接地故障。仪器采用数字信号处理技术，有效滤除谐波和噪声干扰，提高测量稳定性。

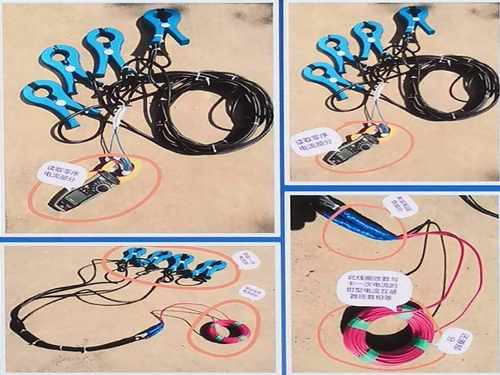

操作时，运维人员只需将查找仪的钳形传感器卡住被测线路（可同时卡住三相四线），读取显示值即可判断该段线路是否正常。若显示零序电流异常，则沿线路分支逐段排查，直至定位故障点。整个测量过程无需断开负荷，不影响用户正常用电，大幅缩短故障查找时间。

创新亮点

• 原理创新：将基尔霍夫第一定律应用于低压配网接地故障检测，通过零序电流单点测量替代传统多参数矢量计算，简化了故障判断逻辑。
• 操作便捷：一体化钳形设计，一次卡线即可完成测量，无需分别测量三相和中性线，降低操作难度。
• 抗干扰性强：内置滤波算法，有效抑制负荷不平衡和谐波干扰，减少误判，提高定位准确性。
• 安全实用：带电测量、非接触式检测，保障运维人员安全，同时减少停电排查时间，提高供电可靠性。
• 实用性强：适用于各种低压配网场景，无需额外辅助设备，培训简单，易于推广。

落地应用效果

该查找仪已在多个低压台区开展现场应用测试，涵盖居民小区、商业综合体及小型工业用户。实际使用表明，故障查找时间由原来的数小时缩短至数十分钟，定位准确率显著提升，有效减少了误拉误判情况。运维人员反馈操作简单，携带方便，显著降低了劳动强度。

产出物：低压配网相线接地故障查找仪样机及配套使用说明书，已形成标准化作业指导书。

适用场景：适用于城市及农村低压配电网的相线接地故障排查，尤其适合分支复杂、负荷波动大的台区。

常见问题

Q：该查找仪是否适用于三相五线制系统？

A：三相五线制系统包含保护地线（PE），其零序电流提取原理与三相四线制相同，但需注意传感器卡线方式需包含N线，且PE线不应穿过钳口，以免影响测量结果。建议在说明书明确适用系统类型。

Q：测量时是否需要断开负载？

A：不需要。该仪器基于零序电流原理，可在带电状态下测量，不影响用户正常用电，这也是其显著优势之一。

Q：如何区分接地故障与正常泄漏电流？

A：仪器内部设定有阈值，并采用滤波算法区分工频故障分量与高频泄漏。正常泄漏电流通常较小且稳定，而接地故障时零序电流显著增大且伴随波动，仪器通过幅值和变化率综合判断，降低误报。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
