SF6开关智能便捷式气体补充装置 CNR222-106

项目背景

本文针对电力生产中的实际痛点，研发了SF6开关智能便捷式气体补充装置，有效提升了作业效率与安全水平。然而，SF6气体的补充作业长期依赖人工搬运气瓶，尤其在变电站检修现场，气瓶体积大、重量重，搬运过程不仅耗费人力，还存在气瓶倾倒、碰撞等安全隐患。随着电网设备规模扩大，检修频次增加，传统作业方式已难以适应安全实用的要求。

针对这一痛点，项目团队从现场实际需求出发，研发了SF6开关智能便捷式气体补充装置。该装置旨在通过结构改进和功能集成，解决气瓶搬运和气体补充过程中的操作难题，降低作业风险，提高工作效率，为检修人员提供更安全、更省力的作业工具。

存在问题

• 搬运费力：传统方式依靠人力搬运气瓶，重量大、数量多，作业人员体力消耗大，且容易造成肌肉拉伤。
• 安全隐患：气瓶在搬运和放置过程中缺乏固定装置，易发生滚动或倾倒，存在砸伤人员和损坏设备的风险。
• 环境受限：变电站内常需上下楼梯或经过狭窄通道，传统搬运方式难以适应复杂地形，影响作业进度。
• 操作不便：补充气体时需人工调整气瓶高度和角度，操作姿势受限，难以准确对接阀门，影响作业效率。
• 人力成本高：每次补气作业需多人配合，人力投入大，且重复性劳动多，整体效率低。

创新目标

本项目的创新目标是设计一种集搬运、固定、升降、旋转于一体的智能便捷式气体补充装置，实现SF6气瓶从存放点到作业现场的安全转运和灵活操作，减少人力投入，提高补气作业的便捷性和安全性，并适应楼梯等复杂环境下的搬运需求。

技术方案

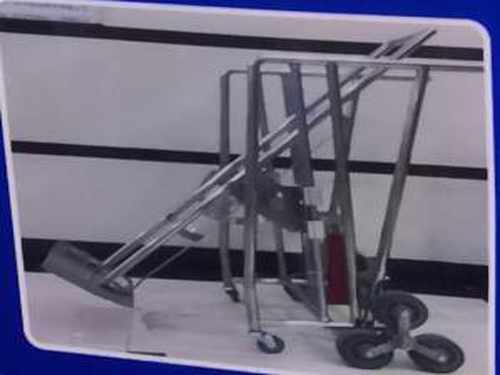

该装置主要由气瓶手车、固定支架、升降机构、旋转平台和三角爬轮组成。气瓶手车采用轻质高强度材料，底部安装三角爬轮，可在平地推行和楼梯攀爬。固定支架通过卡箍和绑带将气瓶牢固锁定，防止搬运过程中晃动。升降机构采用手动液压或丝杆结构，可调节气瓶高度；旋转平台则允许气瓶在水平方向转动，便于对准开关接口。

操作流程为：先将气瓶放置于手车固定支架上，锁紧卡箍；推行至作业现场，遇到楼梯时利用三角爬轮逐级攀爬；到达位置后，通过升降机构调整气瓶高度，旋转平台调整角度，使气瓶阀门与开关补气口对接，完成气体补充。整个过程单人即可完成，无需额外辅助人员。

创新亮点

• 一体化搬运：气瓶手车集成固定与行走功能，气瓶放置后即被锁定，搬运过程稳定可靠，避免倾倒风险。
• 三角爬轮设计：底部滚轮采用三角爬轮结构，能适应楼梯、台阶等复杂地形，解决了传统搬运方式在楼梯处的难题。
• 升降旋转调节：具备升降垂直和旋转功能，可根据现场空间灵活调整气瓶姿态，降低对接难度，提高操作便利性。
• 节省人力物力：装置设计轻便，单人即可操作，大幅减少人力投入，同时降低气瓶磨损和损坏概率。
• 提升安全性：通过机械固定和稳定行走，减少人工直接接触气瓶的机会，降低砸伤、滑倒等安全风险。

落地应用效果

该装置已在多个变电站检修现场试用，检修人员反馈良好。实际使用中，搬运效率显著提升，以往需要两人协作的搬运气瓶工作，现在一人即可完成，且楼梯搬运不再需要额外辅助工具。补气操作时间明显缩短，作业过程更加安全可控。装置结构简单，维护方便，使用寿命长，适合基层班组推广使用。

产出物：SF6开关智能便捷式气体补充装置样机1台，配套使用说明书及操作规范。

适用场景：适用于变电站SF6开关设备的气体补充作业，尤其适用于需频繁搬运气瓶或现场存在楼梯、狭窄通道的检修环境。

常见问题

Q：该装置能适应所有规格的SF6气瓶吗？

A：装置设计时考虑了常见气瓶尺寸，固定支架和卡箍可调节，能适应多种规格气瓶，具体需根据实际气瓶尺寸进行微调。

Q：三角爬轮在平地上推行是否费力？

A：三角爬轮在平地上推行与普通滚轮无异，且轮子直径较大，通过性好，推行轻便，不会增加额外阻力。

Q：升降和旋转功能是否影响装置稳定性？

A：升降和旋转机构均设有锁定装置，调节到位后可锁紧，确保作业过程中气瓶稳定，不会发生位移或晃动。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
