电能表电源侧接火扣的创新研发 CNR222-119

项目背景

本文针对电力生产中的实际痛点，研发了电能表电源侧接火扣的创新研发，有效提升了作业效率与安全水平。传统作业模式下，作业人员需攀爬电杆，在带电的低压导线上完成接线，这一过程既受天气和杆塔条件制约，也直接暴露于触电和高坠风险之中。随着配网业务量增长，作业频次上升，安全隐患愈发突出。

现有安全工具如绝缘手套、绝缘梯等虽能提供一定防护，但无法从根本上消除高空作业和带电接触的风险。作业人员在高空中的操作精度和反应速度均受限，一旦发生导线脱落或工具滑落，后果严重。因此，改变作业方式、降低人员暴露程度，成为配网作业安全改进的关键方向。

本项目旨在通过改良传统接地棒结构，研发一种具备刺穿功能的接火扣，使作业人员在地面即可完成低压导线接火，从源头规避登杆和带电作业风险，同时提高作业效率。

存在问题

• 高空坠落风险：传统登杆接火作业要求人员攀爬电杆，在杆上操作时身体重心不稳，尤其在雨天或杆身湿滑时，坠落概率明显增加。
• 触电伤害威胁：接火作业需接触带电低压导线，作业人员与带电体距离近，一旦绝缘防护失效或操作失误，将直接导致触电事故。
• 作业效率受限：登杆、系安全带、传递工具等辅助动作耗时较长，且受人员技能水平和体力影响，整体作业效率难以提高。
• 环境适应性差：大风、雨雪等恶劣天气下，登杆作业被迫暂停，影响工程进度和用户送电时间。
• 工具功能单一：传统接地棒仅用于临时接地，无法完成接火操作，作业人员需携带多种工具，增加现场负担。

创新目标

研发一种电能表电源侧接火扣，通过刺穿型结构设计，使作业人员在地面使用绝缘棒即可将低压导线可靠锁定并完成接火，彻底取消登杆环节，降低作业风险，缩短单次作业时间，并为后续向更高电压等级作业扩展提供技术基础。

技术方案

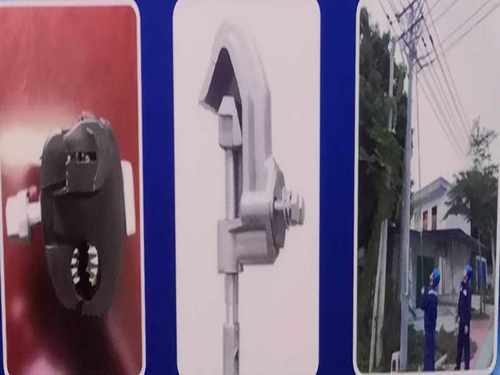

接火扣采用刺穿型设计，核心部件为金属刺穿头和绝缘棒连接端。刺穿头内部设有导线卡槽，当接火扣被顶至低压导线时，刺穿头刺破导线绝缘层并咬合金属导体，形成可靠电气连接。绝缘棒采用高强度绝缘材料，长度适应地面操作距离要求，确保作业人员与带电体保持安全距离。

操作流程为：作业人员在地面先将电能表负荷侧线头固定，随后将接火扣安装在绝缘棒顶端，举起绝缘棒将接火扣准确顶至低压导线指定位置，借助刺穿机制使导线牢固锁定并完成电气连接。整个过程无需登杆，人员双脚始终在地面，且手部不直接接触带电部件。

创新亮点

• 刺穿型连接：通过刺穿导线绝缘层实现接火，无需剥皮或缠绕，连接可靠且操作简单。
• 地面作业模式：彻底取消登杆环节，作业人员全程在地面操作，从根源上消除高坠风险。
• 绝缘棒隔离防护：利用绝缘棒的物理隔离作用，使作业人员与带电导线保持安全距离，降低触电概率。
• 效率提升：省去登杆和辅助准备时间，单次接火作业耗时明显缩短，整体效率大幅提升。
• 可扩展性：结构设计预留升级空间，未来可向10kV带电接火领域延伸，拓展应用范围。

落地应用效果

该接火扣在试点台区应用后，装表接火作业无需再安排登杆人员，作业人数和作业时间均有所减少。现场反馈显示，操作流程简单易学，新员工经过短期培训即可独立完成接火任务，人员技能门槛降低。同时，因避免了登杆和带电接触，作业安全系数显著提高，未发生任何安全事故。

产出物：电能表电源侧接火扣成品及配套绝缘棒，已通过现场测试并具备推广应用条件。

适用场景：配网业扩新增装表、低压线路接火、临时用电接入等需在低压导线上进行接线的作业场景。

常见问题

Q：接火扣是否适用于不同线径的低压导线？

A：接火扣的刺穿头设计有弹性调节范围，可适配常见低压导线线径。对于特殊线径，可通过更换不同规格的刺穿头实现兼容。

Q：刺穿导线绝缘层是否会影响导线机械强度或造成绝缘破损扩大？

A：刺穿头尺寸经过改进，刺穿孔径较小，且刺穿位置位于导线非承力段，不会影响导线机械强度。刺穿后接火扣本体涵盖刺穿点，并具备绝缘防护层，可防止绝缘破损扩大。

Q：该技术能否用于高压线路接火？

A：目前主要应用于低压线路。研发团队已规划将技术拓展至10kV带电接火领域，但需针对高压绝缘层厚度和电气间隙重新设计刺穿头及绝缘棒长度，并经过严格试验验证。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
