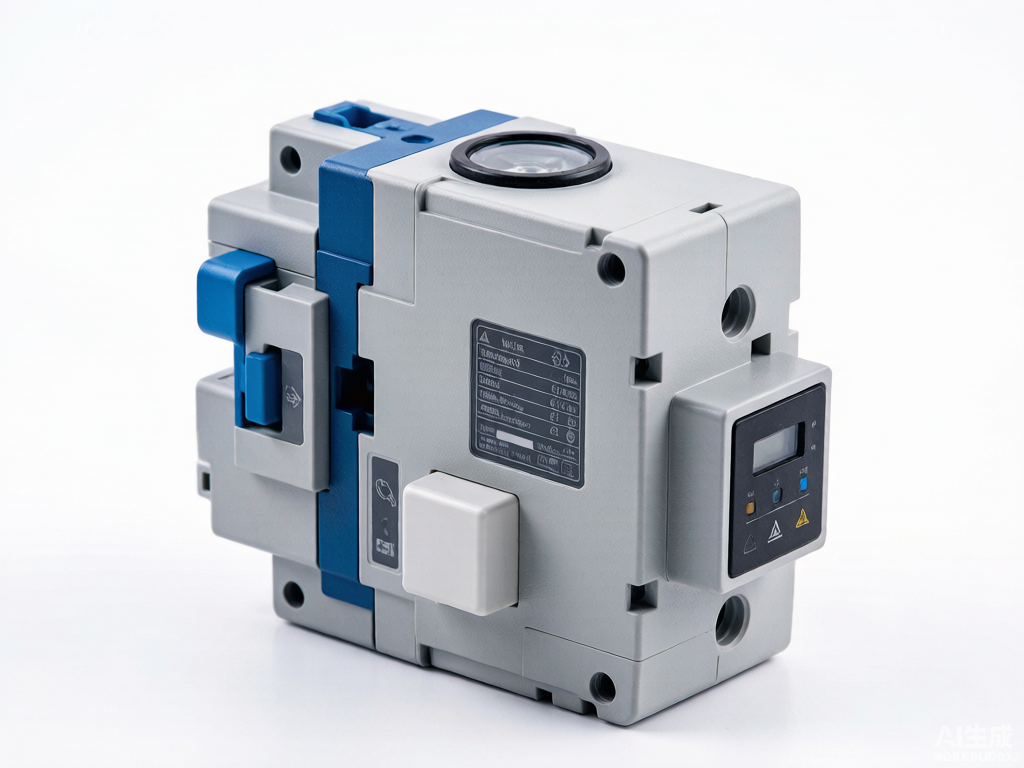

高压开关遥控打跳装置：保障电力运维安全的创新应急解决方案 CNR222-233

项目背景

本文针对电力生产中的实际痛点，研发了高压开关遥控打跳装置：保障电力运维安全的，有效提升了作业效率与安全水平。此时若运维人员现场手动打跳开关，将面临开关爆炸、人身伤害等高风险。根据国网五通运行维护管理规定，运维人员被明文禁止现场打跳开关。

面对此类故障，传统做法通常只能申请调度转移负荷、停用上级母线，导致大量用户停电，造成电量损失及用户投诉。这一矛盾长期困扰运维工作：既不能现场操作，又无法远方遥控，故障开关成为安全隐患。

为此，项目团队研发了高压开关遥控打跳装置，旨在提供一种安全、快速、可靠的应急解决方案，在不接触开关柜的情况下完成分闸操作，保障人身与设备安全。

存在问题

• 远方遥控失效：控制回路断线、保护黑屏死机、通讯故障等导致开关拒动，无法远程分闸。
• 现场操作风险高：运维人员现场打跳可能引发开关爆炸、人身伤害，且违反安全规定。
• 停电范围大：申请调度转移负荷、停用上级母线，造成大量用户停电和电量损失。
• 应急手段缺失：缺乏专用应急装置，故障处理耗时长，影响供电可靠性。
• 经济效益受损：停电导致电量损失及用户投诉，给供电企业带来负面影响。

创新目标

研制一种结构简单、组装便捷的应急装置，使运维人员能在安全距离外遥控打跳故障开关，避免现场操作风险，减少母线停电导致的电量损失及用户投诉，提高供电可靠性。

技术方案

该装置采用磁吸式万向可调支架，可稳固吸附于开关柜上，并通过微调确保驱动电机顶杆准确对准手动打跳按钮。装置配备远方遥控电机控制回路，运维人员可在安全距离外操作。电源采用磁吸式临时可充电锂电池，现场就近解决电机电源难题。

操作流程：运维人员将装置安装于开关柜上，调整顶杆对准打跳按钮，撤离至安全距离外，使用遥控器启动电机，顶杆按压按钮完成分闸。整个过程仅需一人两分钟即可完成安装与操作。

装置性能指标：产品尺寸250mmX200mmX350mm，重量10KG，充电输入电压AC 220V，输出电压DC 24V，锂电池容量6000MAH，工作时间可达6小时以上，额定功率40W，防护等级适应现场需求。

创新亮点

• 磁吸式万向可调支架：稳固灵活，适应不同开关柜结构，确保顶杆精准对位。
• 远方遥控操作：运维人员在安全距离外遥控打跳，彻底避免现场爆炸伤害风险。
• 快速安装：一人两分钟即可完成安装，大幅缩短故障处理时间。
• 可充电电源：磁吸式临时电源现场就近供电，解决电机电源难题。
• 高成功率：现场应用打跳成功率高达100%，可靠解决拒动问题。

落地应用效果

该装置应用后，有效解决了高压开关远方遥控不成功的难题。运维人员无需现场打跳，避免了开关爆炸、人员受伤的风险，同时减少了母线停电导致的电量损失及用户投诉，具有极高的实用价值。

据测算，湖北省每年约有2000例因10kV馈线开关拒动需要停上级母线的案例。若每五个变电站配一台该应急装置，则需求量高达4000台。每台装置利润500元，每年能产生2000万以上的经济效益。同时，该装置还为社会带来了无法用金钱衡量的生命价值和社会价值。

产出物：高压开关遥控打跳装置一套，含磁吸式万向可调支架、驱动电机、遥控器、可充电锂电池及控制回路。

适用场景：6-10kV开关柜馈线高压开关因控制回路断线、保护黑屏死机、通讯故障等导致远方遥控无法跳闸的应急处理。

常见问题

Q：装置安装是否复杂？

A：不复杂。仅需一人两分钟即可安装于开关柜上，通过微调确保驱动电机顶杆精准对准手动打跳按钮。

Q：遥控打跳成功率如何？

A：现场应用成功率高达100%，能可靠完成故障开关分闸。

Q：装置电源如何解决？

A：采用磁吸式临时可充电锂电池，现场就近供电，充电输入电压AC 220V，输出电压DC 24V，工作时间可达6小时以上。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
