创新防误工具：保障10kV线路刀闸操作安全 CNR222-307

项目背景

本文针对电力生产中的实际痛点，研发了创新防误工具：保障10kV线路刀闸操作安，有效提升了作业效率与安全水平。10kV线路刀闸操作是配电网日常维护中的高频作业，操作安全性直接关系到作业人员人身安全和线路稳定运行。传统拉闸杆功能单一，操作人员无法在操作瞬间判断线路是否带有负荷电流，误操作风险长期存在。

当线路带负荷时强行拉闸，可能引发电弧灼伤、设备损坏甚至停电事故。现有防误手段多依赖操作票制度和人员经验，缺乏在操作工具层面的实时检测与强制闭锁机制，难以从根本上阻断误操作。

针对这一环节，项目组研发了一种集成检测与脱扣功能的防误工具，将电流检测与拉闸动作联锁，从工具端解决带负荷拉闸问题。

存在问题

• 检测手段缺失。传统拉闸杆不具备电流检测能力，操作人员无法在拉闸前获知线路是否带负荷。
• 依赖人工判断。是否带负荷主要靠操作票和现场经验判断，存在判断失误的可能。
• 误操作后果严重。带负荷拉闸可能产生电弧，威胁操作人员安全并损坏刀闸设备。
• 缺乏强制闭锁。即使发现异常，传统工具也无法在动作层面阻止拉闸继续执行。
• 安全效益难以量化。误操作风险长期存在，产业单位在事故预防和运维成本上承受压力。

创新目标

研发一种集拉闸操作、负荷电流实时检测、报警提示和自动脱扣闭锁于一体的防误工具，在操作环节实现“检测—报警—闭锁”联动，从工具层面防止10kV线路刀闸带负荷误操作，提升作业安全水平。

技术方案

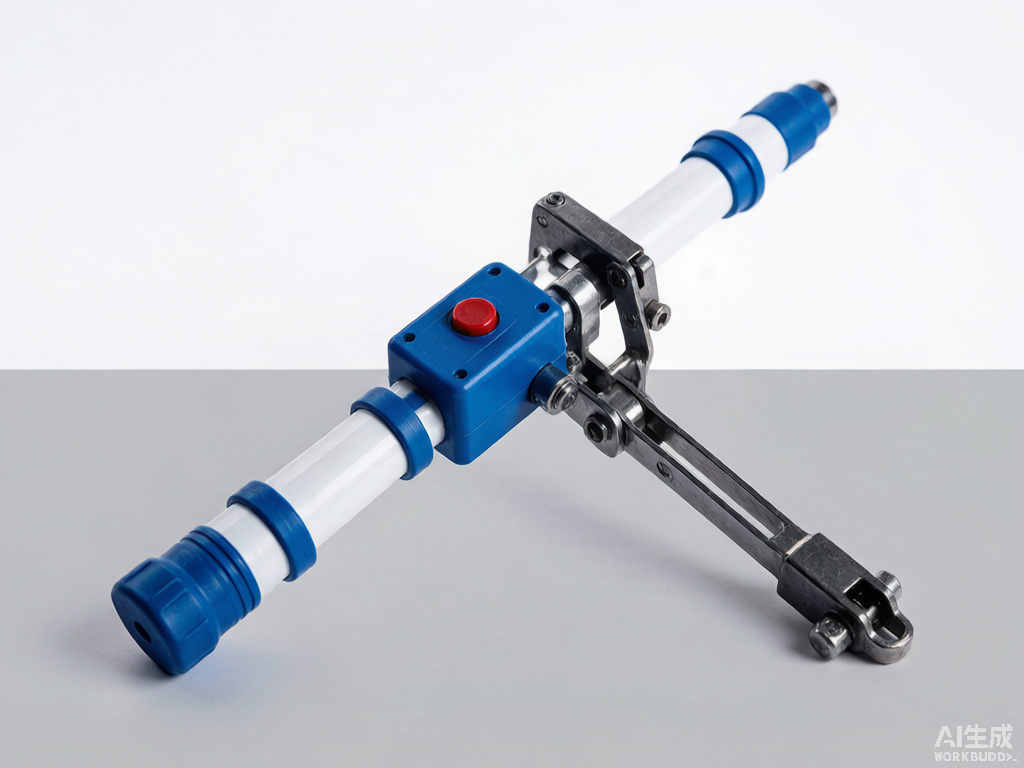

该工具由拉闸杆、拉闸头、钳形电流表及拉闸杆顶端固装安装座组成。拉闸头部分采用平板、立板、转盘、闸把、摆杆及电磁离合器等部件，通过精密配合实现稳定操作和快速响应。钳形电流表负责实时检测负荷电流，安装座将检测单元与操作杆体集成为一体。

操作流程为：操作人员持拉闸杆进行刀闸操作，钳形电流表同步检测负荷电流。一旦检测到负荷电流，工具立即发出报警信号，提示当前存在安全隐患；当负荷电流达到预设安全阈值时，电磁离合器启动脱扣机制，阻止拉闸动作继续，实现强制闭锁。

在无负荷电流情况下，脱扣机制不动作，操作人员可正常完成拉闸。检测、报警与脱扣三个环节在操作过程中连续运行，无需额外操作步骤。

创新亮点

• 检测与操作一体：将钳形电流表集成到拉闸杆上，操作同时完成负荷电流检测，不增加额外工序。
• 自动脱扣闭锁：负荷电流达到阈值时电磁离合器自动脱扣，从动作层面阻止拉闸，而非仅靠提示。
• 双重安全提示：先报警警示，再自动闭锁，形成递进式防护，降低误判风险。
• 部件精密配合：平板、立板、转盘、闸把、摆杆等部件协同工作，保证操作稳定性和响应速度。
• 结构紧凑实用：在保持拉闸杆原有操作方式的基础上完成功能集成，便于现场使用。

落地应用效果

该防误工具已在实验室环境下完成验证。无负荷电流时，操作人员可正常拉闸；检测到负荷电流时，工具立即报警并自动脱扣，有效防止误操作。验证结果表明，该设计提高了操作安全性，降低了操作人员工作风险。

从应用前景看，该工具适用于10kV线路日常维护和操作场景。对产业单位而言，转化该成果可减少误操作导致的事故和损失，提升运营效率，降低维护成本。

产出物：集成拉闸杆、拉闸头、钳形电流表及固装安装座的防误操作工具。

适用场景：10kV线路刀闸日常操作与维护作业。

常见问题

Q：该工具在无负荷电流时能否正常操作？

A：可以。无负荷电流时脱扣机制不动作，操作人员可正常完成拉闸。

Q：检测到负荷电流后工具如何反应？

A：工具立即发出报警信号；当负荷电流达到预设安全阈值时，自动启动脱扣机制，阻止拉闸动作继续。

Q：该工具主要解决什么问题？

A：解决10kV线路刀闸操作中因无法实时检测负荷电流而可能发生的带负荷误操作问题，从工具层面提供检测、报警和闭锁防护。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
