可倾斜翻转式六氟化硫气瓶专用运载工具 CNR220-024

项目背景

本文针对电力生产中的实际痛点，研发了可倾斜翻转式六氟化硫气瓶专用运载工具，有效提高了作业效率与安全水平。六氟化硫气体因其优良的绝缘和灭弧性能，被广泛应用于高压开关设备中。随着电网设备检修和运维工作的常态化，六氟化硫气瓶的搬运和装卸成为检修现场的高频操作环节。传统方式下，气瓶的搬运主要依靠人力抬举，不仅劳动强度大，而且存在气瓶滑落、倾倒等安全隐患。

在变电站检修现场，气瓶需要从运输车辆装卸至作业面，或从仓库转运至试验区域。由于气瓶自身较重，且表面光滑不易抓握，操作人员在搬抬过程中往往需要多人配合，动作协调难度大，稍有不慎便可能造成人员受伤或气瓶损坏。此外，不同车型的后尾箱高度和开口角度各异，进一步增加了装卸难度。

针对上述问题，项目团队设计了一款可倾斜翻转式六氟化硫气瓶专用运载工具，旨在通过机械结构辅助替代纯人力搬运，降低操作风险，提高检修作业的便捷性和安全性。

存在问题

• 劳动强度大：气瓶重量大，搬运需多人合力，体力消耗明显，长时间作业易导致人员疲劳。
• 安全隐患多：人工搬抬过程中气瓶易滑落或倾倒，可能砸伤人员或损坏气瓶阀门，引发气体泄漏风险。
• 装卸效率低：气瓶与车厢之间角度难以匹配，搬抬动作笨拙，单次装卸耗时较长，影响整体检修进度。
• 设备适配性差：不同生产用车的后尾箱高度和开口形状不一，传统搬运工具难以通用，需频繁调整作业方式。
• 气瓶固定不稳定：搬运途中缺乏有效的锁止装置，气瓶在车内易滚动或碰撞，存在二次伤害隐患。

创新目标

设计一款结构简单、操作便捷的专用运载工具，实现六氟化硫气瓶从地面到车厢的平稳转移，减少人力投入，提高装卸过程的安全性和可控性，同时兼容多种车型，适应检修现场多样化需求。

技术方案

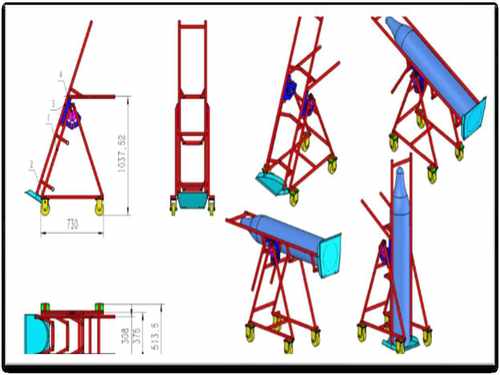

该运载工具以坚固耐用的铁质车架为主体，车架底部安装活动旋转装置，上方设计有与气瓶外形贴合的瓶兜。活动旋转装置包含旋转活门，可使瓶兜带动气瓶绕轴水平翻转，从而调整气瓶与车厢底板的夹角，使其与后尾箱形成较平的角度，操作人员只需轻推即可将气瓶滑入车厢内。整个翻转过程利用杠杆原理，操作人员施加较小的力即可完成重瓶的举升和位移，显著降低体力消耗。

在气瓶固定方面，工具配备连杆传动和闭锁装置。当气瓶处于水平或垂直状态时，操作人员可通过连杆机构驱动闭锁件卡住瓶体，防止其在搬运途中发生滚动或坠落。闭锁装置采用机械自锁结构，无需额外动力源，操作简单稳定。使用时，先将空瓶或重瓶放入瓶兜，调整旋转活门至合适角度，促进气瓶进入车厢，随后锁紧闭锁装置，即可安全运输。卸瓶时反向操作，同样平稳省力。

创新亮点

• 倾斜翻转设计：通过活动旋转装置实现气瓶水平翻转，使瓶体与车厢角度自然匹配，装卸动作顺畅，无需强行抬举。
• 杠杆省力机构：利用杠杆原理分散重力，操作人员仅需较小力量即可控制重瓶移动，单人即可完成装卸，减少人员配置。
• 双重固定保护：连杆传动与闭锁装置协同作用，确保气瓶在水平和垂直状态下均被可靠锁止，杜绝滑落和滚动风险。
• 高适配性：车架结构尺寸经过改进，可适用于多种生产用车后尾箱，无需额外改装，即取即用。
• 耐用材质：铁质车架强度高，抗冲击性能好，适合户外复杂环境长期使用，维护成本低。

落地应用效果

该工具已在多个检修现场试用，反馈良好。操作人员反映，使用后装卸气瓶的体力消耗大幅下降，单人即可完成原先需两三人配合的工作，且气瓶在运输途中稳固不晃动，消除了安全隐患。整体装卸时间较传统方式缩短明显，检修效率得到有效提升。

产出物：可倾斜翻转式六氟化硫气瓶专用运载工具样机及配套使用说明。

适用场景：变电站检修现场、六氟化硫气瓶库房、试验室等需频繁装卸气瓶的场所。

常见问题

Q：该工具是否适用于所有型号的六氟化硫气瓶？

A：工具设计时参考了常用气瓶的尺寸和重量，瓶兜形状可微调，基本涵盖主流规格，但特殊定制瓶需提前沟通确认。

Q：闭锁装置在运输途中是否可能意外松开？

A：闭锁装置采用机械自锁原理，只有手动解除锁定才会松开，正常运输振动不会导致解锁，安全性有保障。

Q：工具本身需要维护吗？

A：日常只需清洁和检查螺栓紧固情况，活动部位定期涂抹润滑脂即可，维护简单，无需专门培训。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
