高压电缆通道高精度空间测量与快速定位：位移安全性评估与防治新技术 CNR223-042

这个项目要解决什么背景问题？

高压电缆通道是城市电力传输的关键基础设施，其运行状态直接关系电网安全。随着城市地下空间开发强度不断加大，电缆通道面临的外部环境日趋复杂，施工扰动、地面沉降等因素引发的位移问题逐渐增多，对通道结构安全和电缆本体稳定构成威胁。

传统管理方式依赖二维图纸和人工巡检，难以准确掌握地下电缆的实际空间位置和形变状态。现场施工时，作业人员往往只能依据经验判断电缆走向，误挖误伤事件时有发生。同时，行业内缺乏统一的位移安全评估标准，隐患发现滞后，处置缺乏依据。

针对上述问题，项目组围绕高精度空间测量、快速定位和位移安全性评估开展系统研究，旨在建立一套涵盖测量、定位、评估、防治全流程的技术体系，为高压电缆通道的安全运行提供科学手段。

现场存在哪些具体问题？

• 地下位置不明：电缆顶管埋设于地下，地面无直观标识，施工人员难以准确判断其平面走向和埋深，误挖风险高。
• 形变难以察觉：通道位移通常缓慢发生，依靠人工巡检难以发现早期微小变化，往往在问题严重后才暴露。
• 评估标准缺失：行业内没有统一的位移分类和风险等级划分依据，各单位评估口径不一，结果可比性差。
• 定位手段落后：传统探测方法受现场条件限制，在非开挖条件下难以快速获取电缆顶管的精确空间位置。
• 管理数据分散：电缆通道资料多以纸质或分散电子文件保存，缺乏统一的数字化表达，信息利用率低。

本项目的创新目标是什么？

项目旨在建立高压电缆通道高精度空间测量与快速定位的技术方法，提出位移安全性评估与防治的标准化体系，实现地下电缆基础设施的数字化管理，提高外力破坏防控能力和运行维护水平。

技术方案如何实现？

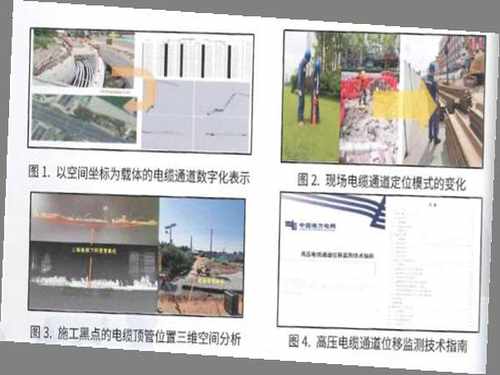

项目首先提出高压电缆通道的数字化表示方法，制定高精度坐标测量工程技术指引，将地下电缆的空间位置转化为统一坐标体系下的数字化信息，为后续定位和评估提供基础数据。测量工作遵循“控制测量—细部采集—数据校验”的流程，确保成果精度适应工程应用要求。

在此基础上，研发基于地上地下三维空间分析的电缆通道可视化定位技术。该技术整合地表地形、地下管线及电缆通道测量数据，建立三维空间分析模型，能够在非开挖条件下快速解算电缆顶管的空间位置，并以可视化方式呈现给现场作业人员，辅助施工决策。针对位移安全性评估，项目提出位移分类和风险等级划分标准，制定相应的技术方法和监测指南，形成从数据采集、分析评估到预警防治的完整技术链条。

创新亮点有哪些？

• 数字化管理：建立电缆通道统一坐标表达体系，实现地下基础设施信息的标准化采集与存储，提高数据可用性。
• 可视化定位：基于三维空间分析，实现非开挖条件下的电缆顶管快速准确定位，显著降低外力破坏风险。
• 标准填补空白：提出位移分类与风险等级划分标准，为行业提供统一的评估依据，具有开创性意义。
• 评估方法科学：制定位移安全性评估技术方法和监测指南，使隐患发现从被动变为主动，提高预警及时性。
• 防治技术配套：形成与评估结果相衔接的防治措施建议，为运维决策提供直接支撑。

落地应用效果如何？

成果已在多条高压电缆线路的运维管理中应用。现场验证表明，采用可视化定位技术后，施工交底效率明显提升，未再发生因电缆位置不明导致的误挖事件。位移监测数据的系统分析帮助运维人员提前发现多处潜在风险，及时采取加固措施，避免了通道结构进一步恶化。数字化管理方式使资料查阅时间大幅缩短，信息共享更加顺畅。

产出物：高精度坐标测量工程技术指引、电缆通道可视化定位系统、位移安全性评估技术方法及监测技术指南。

适用场景：高压电缆通道的新建验收、运行期监测、外部施工邻近作业防护，以及地下电缆资料数字化管理。

常见问题

Q：该技术是否适用于所有电压等级的电缆通道？

A：技术方法不依赖电压等级，主要针对电缆通道的几何结构和空间位置，适用于各类高压电缆通道的测量、定位与评估工作。

Q：可视化定位技术需要开挖验证吗？

A：不需要。该技术基于地上地下三维空间分析，在非开挖条件下即可完成电缆顶管位置解算，减少对路面和管线的扰动。

Q：位移监测的频率如何确定？

A：监测频率依据位移风险等级和通道所处环境确定。高风险区域或施工影响期间加密监测，稳定区域可适当降低频率，具体按监测技术指南执行。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
