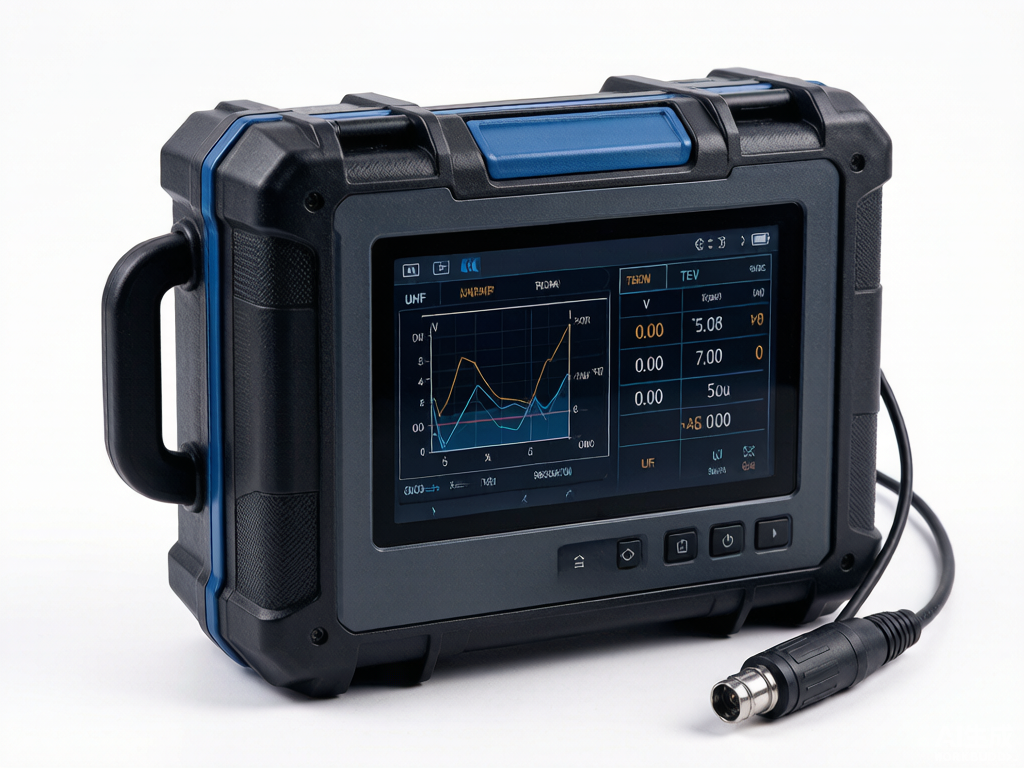

便携式多功能局部放电无线智能巡检装置 CNR223-082

项目背景

本文针对电力生产中的实际痛点，研发了便携式多功能局部放电无线智能巡检装置，有效提升了作业效率与安全水平。配电网设备数量多、分布广，局部放电是绝缘劣化的主要征兆之一。传统检测手段多依赖停电试验或单一传感器巡检，难以在设备运行状态下快速捕捉放电信号，尤其对高压开关柜、环网柜、GIS和电缆等不同设备，往往需要携带多台仪器分别检测。

局部放电信号微弱且易受现场电磁干扰，若检测频段和抗干扰能力不足，容易漏判或误判。运维人员通常只能记录波形，缺乏现场即时分析手段，缺陷定位和严重程度判断依赖后续离线分析，时效性较差。

为此，项目组研制便携式多功能局部放电无线智能巡检装置，将多种检测方式与专家诊断系统集成于一体，实现带电检测、现场分析和结果即时呈现。

存在问题

• 检测设备分散。不同设备类型需配置不同传感器和主机，携带不便，切换繁琐，影响巡检效率。
• 抗干扰能力不足。现场电磁环境复杂，传统检测方式信噪比低，微弱放电信号易被背景噪声淹没。
• 现场分析能力弱。多数仪器仅采集数据，放电类型和部位判断依赖后台软件，无法在巡检现场给出结论。
• 操作门槛较高。部分设备采用按键和旋钮操作，参数设置复杂，一线人员培训周期长。
• 数据记录不完整。检测结果分散保存，缺乏统一格式，难以横向对比和追溯设备状态变化。

创新目标

研制一套集多传感器检测、无线通讯和专家诊断于一体的便携式巡检装置，在不停电条件下适应开关柜、环网柜、GIS及电缆等多种设备的局部放电检测需求，实现现场快速采集、自动分析和结果直观展示，降低对操作人员专业经验的依赖。

技术方案

装置由检测主机、传感器和手持PAD三部分组成。检测主机采用超高频检测技术，具备较高的检测频率、较强的抗干扰性和较高的灵敏度，能够捕捉微弱放电信号。主机与传感器、手持PAD之间采用无线通讯方式，减少现场连线束缚。

装置配置五种传感器，可根据被检设备类型灵活选用，覆盖高压开关柜、环网柜、GIS以及电缆的绝缘状态检测。内置专家诊断系统对采集数据进行深入分析，判断放电能量大小和可能部位，并将结果推送至手持PAD。

分析软件基于ARM嵌入式系统运行，显示软件基于Android系统，完全采用触屏操作。巡检时，操作人员先根据设备类型选择对应传感器并完成无线连接，再贴近设备采集信号；装置自动完成信号处理和诊断，在屏幕上显示放电特征和判断结论，操作简便易学。

创新亮点

• 多传感器集成：一台主机适配五种传感器，覆盖开关柜、环网柜、GIS和电缆等设备，减少仪器携带数量。
• 超高频检测：采用超高频检测技术，检测频率高、抗干扰性强、灵敏度高，适应复杂电磁环境。
• 无线通讯：主机、传感器与手持PAD之间无线连接，现场布线少，操作更便捷。
• 专家诊断：内置专家诊断系统，现场分析放电能量大小和可能部位，即时给出故障信息。
• 触屏交互：分析软件基于ARM嵌入式系统，显示软件基于Android系统，全触屏操作，使用简便易学。

落地应用效果

装置在配网巡检中投入使用后，实现了带电检测与现场诊断同步完成。运维人员可在巡检过程中直接获取放电能量大小和可能部位信息，缩短了从发现异常到形成判断的时间。多传感器集成减少了设备携带和切换环节，巡检效率明显提升。

现场应用表明，装置对开关柜、环网柜、GIS和电缆等设备的局部放电检测均能稳定工作，触屏操作降低了使用门槛，一线人员经过简短培训即可独立开展检测。

产出物：便携式多功能局部放电无线智能巡检装置，含检测主机、五种传感器、手持PAD及配套分析显示软件。

适用场景：高压开关柜、环网柜、GIS及电缆的绝缘状态检测，适用于配网带电巡检和运维诊断。

常见问题

Q：装置是否需要停电检测？

A：不需要。装置支持带电检测，可在设备运行状态下采集局部放电信号。

Q：现场能否直接给出诊断结论？

A：可以。内置专家诊断系统对检测数据进行分析，现场判断放电能量大小和可能部位。

Q：操作人员需要具备多少专业知识？

A：装置采用全触屏操作，使用简便易学，一线人员经简短培训即可独立使用。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
