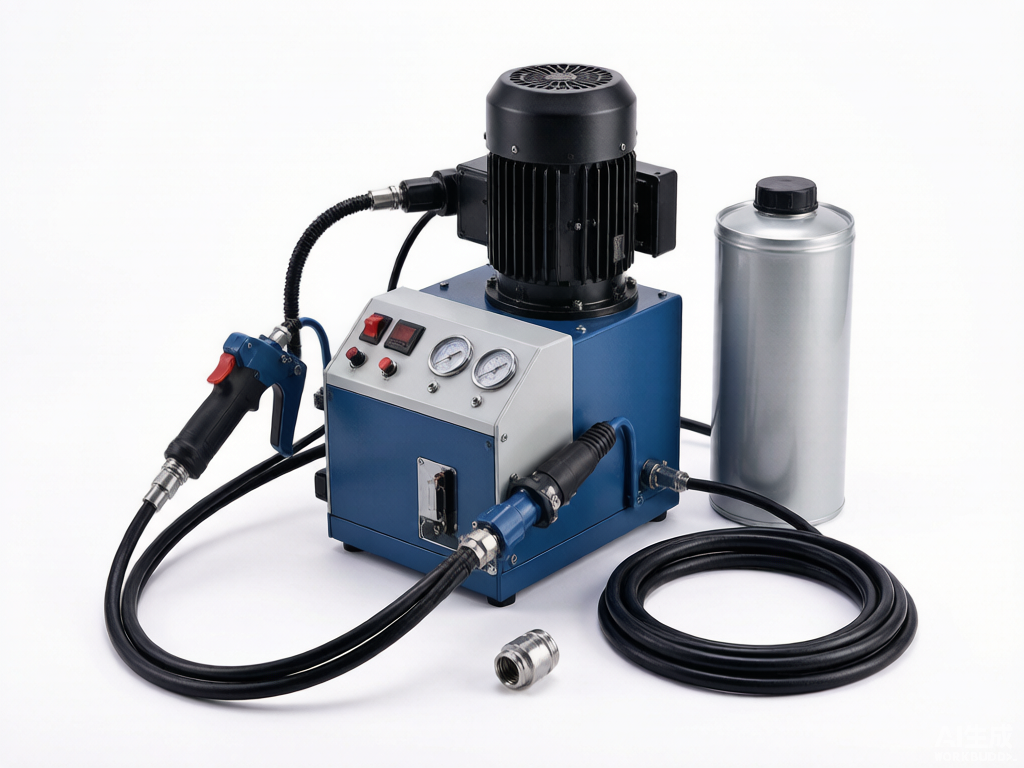

油料液压半自动注入装置 CNR220-409

这个项目要解决什么背景问题？

变电站油务试验中，绝缘油样采集与液压注入长期依赖人工。检修人员需携带油桶、手摇泵赴现场手动操作，以220千伏主变为例，两人配合约需40分钟，低温时油液黏度增大耗时更长。该方式效率低，油液暴露环节多，存在受潮及杂质混入风险，直接影响化验数据准确性。随着电网规模扩大、试验频次上升，手摇泵注油不均、注入量难控、过程无法留痕等短板凸显，项目组遂决定研制半自动注入装置，将输送、计量与记录整合一体。

现场存在哪些具体问题？

• 手摇泵注油两人配合单次超40分钟，效率约为先进水平1/3，操作者手法差异影响质量。
• 时间、油量、油温等关键参数手写记录，字迹潦草漏记频发，无法形成连续电子档案，趋势分析缺数据支撑。
• 变电站强电磁干扰及户外高温、凝露、粉尘环境，普通电子设备测量偏差大、故障率高。
• 不同厂家试验设备接口规格不一，需配多种转接头，切换繁琐易装错。
• 安全依赖人员经验，误接压力管路或注油过量时无自动停机保护，存在设备损坏及人身伤害风险。

本项目的创新目标是什么？

项目确立三项量化指标：其一，单次注油时间由40分钟压缩至8分钟内，效率提高5倍；其二，建立电子化作业记录链路，每次注油自动生成含时间、油量、油温、操作人编号的条目并同步上传后台，确保可追溯；其三，加装压力与流量监测，管路堵塞或油量超限时2秒内自动停机并声光告警，异常响应由小时级缩至分钟级。装置定位为班组标准化工具，需适配主流主变、互感器及套管注油口，兼顾室内外场景，经简单培训即可独立操作。

技术方案如何实现？

装置由动力、计量、控制三模块构成。动力采用微型直流油泵，额定流量2.5升/分钟，最大输出压力0.4兆帕，适用黏度不大于50平方毫米每秒的变压器油，入口加装80目不锈钢滤网。计量选用容积式流量传感器，误差±1%以内，到达设定值自动切断电源。控制模块以工业级主控芯片为核心，配2.8寸液晶屏，提供变压器取油、互感器补油、管路冲洗三种预设模式。内置非易失性存储器保存最近200条记录，预留RS-232串口批量导出。整机24伏锂电池供电（10安时），满电可连续作业15次以上；铝合金外壳阳极氧化处理，防尘防水达工业户外标准。注油接头采用快速自封结构，黄铜镀镍材质，适配M20×1.5及M14×1.5螺纹接口。

创新亮点有哪些？

• 定量自动停机：设定目标油量后自动停泵，杜绝过量注油，实测偏差≤±1%。
• 压力异常保护：管路压力超0.5兆帕时2秒内停机并蜂鸣告警，防止堵塞损坏。
• 作业记录自动留存：每次生成含日期、时间、油量、油温、模式的结构化记录，替代纸质本。
• 快速自封接头：插拔无滴漏，适配主流接口，免工具切换。
• 锂电池供电：摆脱电源线束缚，整机重6.5公斤以内，单人可搬运。

落地应用效果如何？

装置已在三个省级电力公司12个220千伏及8个110千伏变电站试点，累计完成作业超600次。某供电局变电检修中心8个月试用中运行稳定，期间触发3次压力异常告警（2次管路弯折、1次杂质堵塞滤网），均因及时停机避免损坏。效率方面，220千伏主变取油由两人40分钟降至单人7分钟，单次缩短82%；按每月25次作业计，月节约工时约27.5小时。600余次作业记录全部电子化存档，无丢失。新员工经半小时培训即可独立操作，不再依赖老师傅经验。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。

常见问题

问：该装置是否适用于高黏度油品？
答：适用黏度上限50平方毫米每秒，涵盖常规变压器油和开关油。低温黏度升高时，建议将油桶回暖或使用加热带预热至10℃以上再作业。

问：锂电池在低温户外续航是否受影响？
答：-10℃以下容量衰减，实测续航约为常温70%，仍可适应连续10次以上作业。极寒地区建议备用电池置于保温箱交替使用。

问：能否适配非标接口的进口设备？
答：标配M20×1.5和M14×1.5螺纹接头，覆盖国内主流设备。进口设备特殊接口可定制转接头，安装方式与标配一致，不影响原有功能。

Q：该创新成果的适用场景有哪些？

A：本成果适用于电力系统各类相关作业场景，包括但不限于变电站运维、输电线路检修、配电作业等。

Q：与传统方案相比，主要优势是什么？

A：主要优势体现在作业效率提升、安全风险降低、操作便捷性增强等方面。

Q：后续是否有升级计划？

A：将根据现场应用反馈持续优化改进，进一步提升性能和适用性。
