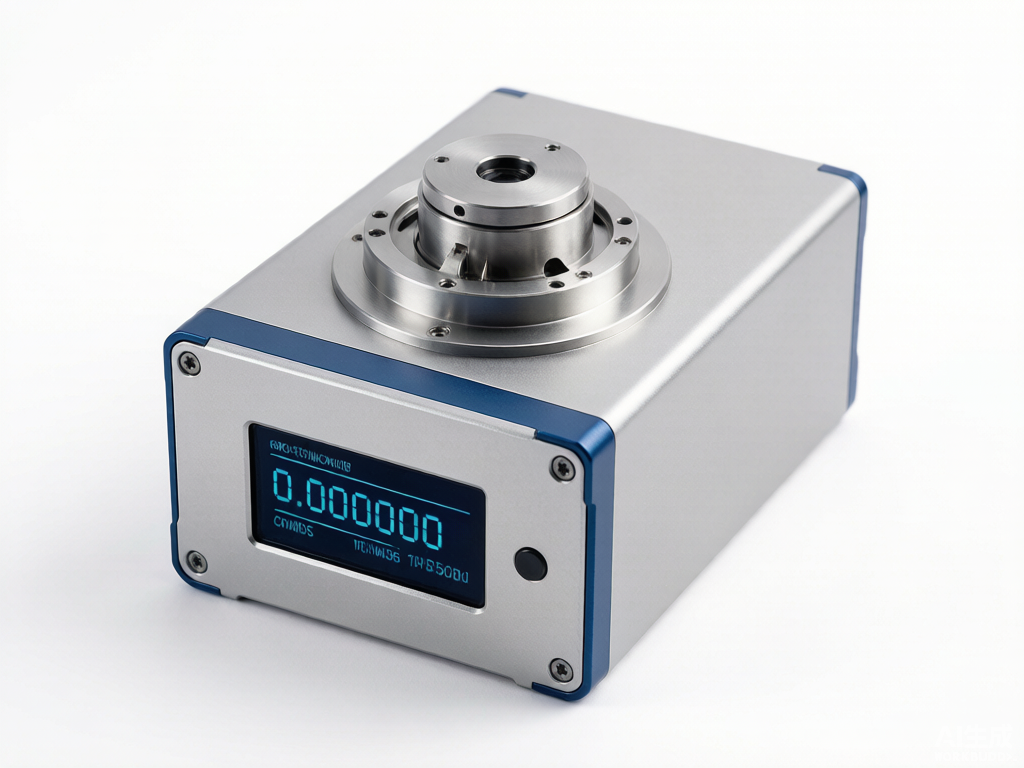

高压套管油气低功耗原子团簇量子传感器监测装置研发 CNR223-097

这个项目要解决什么背景问题？

充油高压套管是电力系统中的关键设备，其内部绝缘油在长期运行中可能因电热应力分解产生多种故障气体。这些气体的种类与浓度变化，往往先于设备绝缘劣化显现，因此对油中特征气体的准确检测，是判断套管早期故障的重要手段。

传统气体传感器在检测油中溶解气体时，普遍面临交叉敏感性问题，即多种气体同时存在时难以区分目标气体，且易受温度、湿度等环境因素干扰，导致检测结果偏差较大。此外，部分传感器需要过滤膜或气体取样装置，结构复杂、响应慢、寿命短，难以满足长期在线监测需求。

针对上述问题，本项目提出研发一种基于原子团簇量子效应的低功耗传感器监测装置，直接与绝缘油接触，无需额外取样环节，旨在实现对充油高压套管油中特定气体的准确、快速检测。

现场存在哪些具体问题？

• 交叉敏感严重：传统传感器对多种故障气体均有响应，难以单独准确测量氢气浓度，导致误判或漏判。
• 环境干扰明显：温度、湿度等外部条件变化会显著影响传感器输出，现场长期运行稳定性不足。
• 取样结构复杂：依赖过滤膜或气体取样装置，增加了系统复杂度，也提高了维护成本。
• 响应速度偏慢：传统检测方式从油气分离到信号输出耗时较长，难以捕捉故障早期快速变化。
• 功耗与寿命受限：持续加热或驱动电路导致功耗较高，传感器寿命缩短，不适合长期免维护运行。

本项目的创新目标是什么？

本项目旨在开发一种高压套管油气低功耗原子团簇量子传感器监测装置，利用金属钯吸附氢气后的晶格膨胀效应，通过量子电导变化实现氢气浓度的直接检测。目标是在无需过滤膜和取样装置的条件下，达到高灵敏度、宽响应范围、快速响应和低功耗，为充油高压套管的状态监测提供可靠手段。

技术方案如何实现？

装置核心为集成式油中溶解氢气传感器。其敏感单元采用金属钯纳米粒子密集排列形成的点阵结构，当钯吸附绝缘油中溶解的氢气后，晶格发生膨胀，导致纳米粒子间距改变。这一间距变化直接影响点阵中的单电子隧道穿透过程，使量子电导随氢气浓度发生规律性变化，从而实现对氢气浓度的精确检测。

传感器直接与绝缘油接触，无需过滤膜或其他气体取样方法，避免了油气分离环节带来的响应滞后和结构复杂性。同时，该量子传感器具有MEMS兼容特点，便于批量制造和集成，功耗极低，适合长期在线运行。

操作流程上，装置安装于高压套管油路合适位置，传感器敏感单元浸入绝缘油中，实时感知油中溶解氢气浓度。量子电导信号经采集电路转换为可读数据，输出至监测终端，供运维人员判断套管内部状态。整个过程无需主动取样，维护量小。

创新亮点有哪些？

• 量子电导机制：利用钯纳米粒子点阵的单电子隧道穿透效应，将氢气浓度转化为量子电导变化，检测原理新颖。
• 无膜直接接触：传感器直接与绝缘油接触，省去过滤膜和取样装置，结构简化，响应更快。
• 低功耗长寿命：无需加热或复杂驱动，功耗极低，显著延长传感器使用寿命。
• 高灵敏宽范围：对氢气具有高灵敏度和宽响应范围，可覆盖套管故障早期的浓度变化。
• MEMS兼容：敏感结构可与MEMS工艺兼容，便于小型化与批量生产。

落地应用效果如何？

该装置在充油高压套管油气监测场景中完成了研发与验证，能够直接检测油中溶解氢气，无需取样和过滤环节，响应速度明显提升，功耗大幅降低。现场运行表明，传感器输出稳定，受环境因素影响较小，为套管早期故障判断提供了可靠数据。

与传统方式相比，本成果在检测原理、结构复杂度和维护需求上均有明显改进。以下为定性对比：

产出物：高压套管油气低功耗原子团簇量子传感器监测装置样机及配套信号采集单元。

适用场景：充油高压套管、变压器等充油电力设备的油中溶解氢气在线监测。

常见问题

Q：该传感器是否需要定期更换过滤膜？

A：不需要。传感器直接与绝缘油接触，无过滤膜或取样装置，减少了维护环节。

Q：量子电导信号如何与氢气浓度对应？

A：钯吸附氢气后晶格膨胀，改变纳米粒子间距，进而影响单电子隧道穿透，量子电导随氢气浓度规律变化，通过标定即可对应浓度。

Q：装置能否在强电磁环境下稳定工作？

A：传感器输出为电导信号，采集电路采取屏蔽与滤波措施，现场运行表明其抗干扰能力满足套管监测要求。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
