中压XLPE电缆水树老化诊断、修复与评估技术创新 CNR223-098

项目背景

本文针对电力生产中的实际痛点，研发了中压XLPE电缆水树老化诊断、修复与评估，有效提升了作业效率与安全水平。中压交联聚乙烯（XLPE）电缆在长期运行中，水分侵入绝缘层后会引发电树枝化，即水树老化。水树是电缆绝缘劣化的主要形式之一，会逐步降低绝缘性能，最终导致击穿故障。随着城市电网中XLPE电缆用量持续增长，早期投运的电缆已进入老化高发期，水树问题成为影响供电可靠性的关键因素。

水树老化具有隐蔽性和渐进性，传统停电试验难以有效诊断，而更换全部老化电缆成本高昂。项目组针对这一难题，系统研究了水树老化机理及抑制措施，旨在开发一套集诊断、修复与评估于一体的技术方案，解决电缆安全稳定运行的关键问题。

存在问题

• 诊断灵敏度不足。传统直流泄漏电流测量精度有限，难以捕捉水树引起的微弱绝缘变化，无法在工程中有效应用。
• 修复手段缺失。国内缺乏针对主绝缘水分的有效修复技术，老化电缆只能更换，运维成本居高不下。
• 修复效率低下。国外修复技术存在垄断，修复液和注入工艺不成熟，修复率难以保证。
• 评估周期过长。新型抗水树电缆性能评估依赖长期老化试验，效率低、周期长，无法满足入网检测需求。
• 隐患发现滞后。运行电缆的水树隐患缺乏有效检测手段，不合格产品难以在源头被识别。

创新目标

项目组的目标是突破水树老化诊断、修复与评估三项关键技术，实现工程化应用：将直流泄漏电流测量精度提升至可检测水树微弱信号的水平；开发绿色修复液与精确注入装置，实现主绝缘水分的有效消除；建立快速评估方法，大幅缩短抗水树电缆的检测周期。最终形成一套可推广的技术体系，为电力公司评估电缆绝缘水树老化水平、保障运行可靠性和降低运维成本提供支持。

技术方案

诊断方面，项目组基于电缆绝缘直阻非线性和弱整流效应，研发了交联聚乙烯电缆绝缘水树老化诊断仪。该仪器采用多重屏蔽、直流信号放大和完全对称换极技术，将直流泄漏电流测量精度提高了10倍，达到0.1nA，使微弱水树信号的工程检测成为可能。

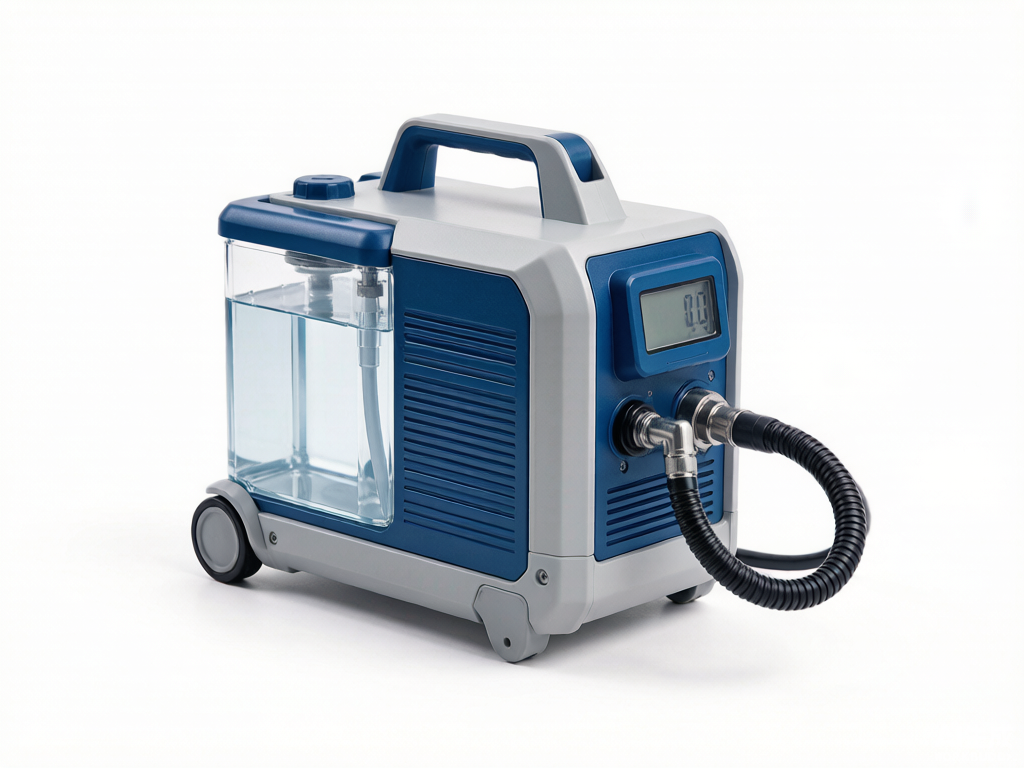

修复方面，利用绿色电缆修复液和电缆偶联剂，配合具备压力自动控制和多路精确注入功能的注入装置，将修复液注入电缆主绝缘，有效消除水分，修复率高达100%。评估方面，采用宽频介电阻抗谱法，揭示抗水树电缆水树老化前后的特征参数变化规律，并研发了XLPE电缆水树老化试验装置，提高试验效率90%。

操作流程上，首先对运行电缆进行诊断测试，判断水树老化程度；对确认老化的电缆实施修复注入；对新型电缆则通过试验装置进行抗水树性能快速评估，形成诊断、修复、评估的闭环流程。

创新亮点

• 诊断技术：发明基于绝缘直阻非线性和弱整流效应的水树老化诊断技术，结合多重屏蔽与对称换极，将直流泄漏电流测量精度提高10倍至0.1nA，实现工程应用。
• 修复技术：发明XLPE电缆绝缘水树老化修复技术，利用绿色修复液和偶联剂，配合压力自动控制与多路精确注入装置，修复率达100%，打破国外垄断。
• 评估技术：发明新型电缆抗水树性能快速评估技术，采用宽频介电阻抗谱法，研发水树老化试验装置，提高试验效率90%。
• 集成应用：三项技术形成诊断、修复、评估一体化方案，填补国内外技术空白，达到国际领先水平。

落地应用效果

该技术已在国家电网公司下属的多家电力公司成功应用，有效检测了交联聚乙烯电缆的绝缘水树老化水平，并对老化电缆进行了修复，同时对新型电缆的抗水树性能进行了快速评估。应用结果表明，该技术能及时发现运行电缆的潜在水树隐患，准确鉴定出不合格产品，从源头避免电缆运行过程中的水树老化问题。

随着XLPE电缆普及和老龄化加剧，该技术不仅可用于新入网电缆的抗水树性能检测，还能对水树老化电缆进行诊断与修复，节约电缆更换成本，具备极高的推广应用价值。

产出物：水树老化诊断仪、绿色修复液与注入装置、水树老化试验装置及配套评估方法。

适用场景：运行中压XLPE电缆的水树老化诊断与修复、新入网电缆抗水树性能快速评估、电缆绝缘状态评估与运维决策。

常见问题

Q：该诊断技术能否用于现场运行电缆？

A：可以。诊断仪采用多重屏蔽和对称换极技术，测量精度达0.1nA，已在多家电力公司现场应用，能有效检测运行电缆的水树老化水平。

Q：修复后电缆能恢复绝缘性能吗？

A：修复技术通过注入绿色修复液和偶联剂，有效消除主绝缘水分，修复率高达100%，可恢复电缆绝缘性能，避免更换。

Q：评估技术如何提高效率？

A：采用宽频介电阻抗谱法，揭示特征参数变化规律，配合专用试验装置，将试验效率提高90%，大幅缩短评估周期。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
