开关检修新突破：手动液压平台引领安全与效率革命 CNR223-176

项目背景

本文针对电力生产中的实际痛点，研发了开关检修新突破：手动液压平台引领安全与效，有效提升了作业效率与安全水平。开关设备是变电站内操作频繁、检修工作量较大的设备类型。检修时需将开关本体从柜内移出并转运至检修工位，作业空间通常狭窄，柜体与地面存在高差，人工搬运或简易小车转运都伴随较高的磕碰与倾覆风险。

传统检修小车高度固定，难以适配不同厂家、不同型号开关柜的安装尺寸。现场往往需要为每种柜型配备专用小车，存放占地大、调用不便，遇到非标柜型时只能临时搭设垫块，升降过程依赖人力抬举，平稳性和可控性都较差。

针对上述问题，项目组提出研制一种手动液压升降、顶板可拆分更换的检修平台，用一套基础车体兼容多种开关柜，在不增加现场存放负担的前提下提高检修作业的安全与效率。

存在问题

• 兼容性差。传统小车按单一柜型设计，不同厂家、不同型号的开关柜之间无法通用，现场需配置多种规格小车。
• 升降不可控。高度固定或依靠人力抬举，转运和对接过程中容易出现晃动、滑落，存在设备损伤和人员受伤风险。
• 存放占地大。专用小车数量多、体积大，变电站内检修间和通道空间有限，存放与调用都不方便。
• 更换成本高。柜型变化时需整体更换小车，无法只替换与柜体对接的部分，造成重复投入。
• 作业效率低。对接前需反复调整位置和垫高，单次检修的准备时间较长，影响停电窗口内的作业进度。

创新目标

研制一种分体式手动液压检修平台，实现车体与顶板放置机构分离，通过液压驱动完成平稳升降，使同一车体可适配多厂家开关设备；同时缩小存放体积、降低操作强度，提高变电运维与检修作业的安全水平和通用性。

技术方案

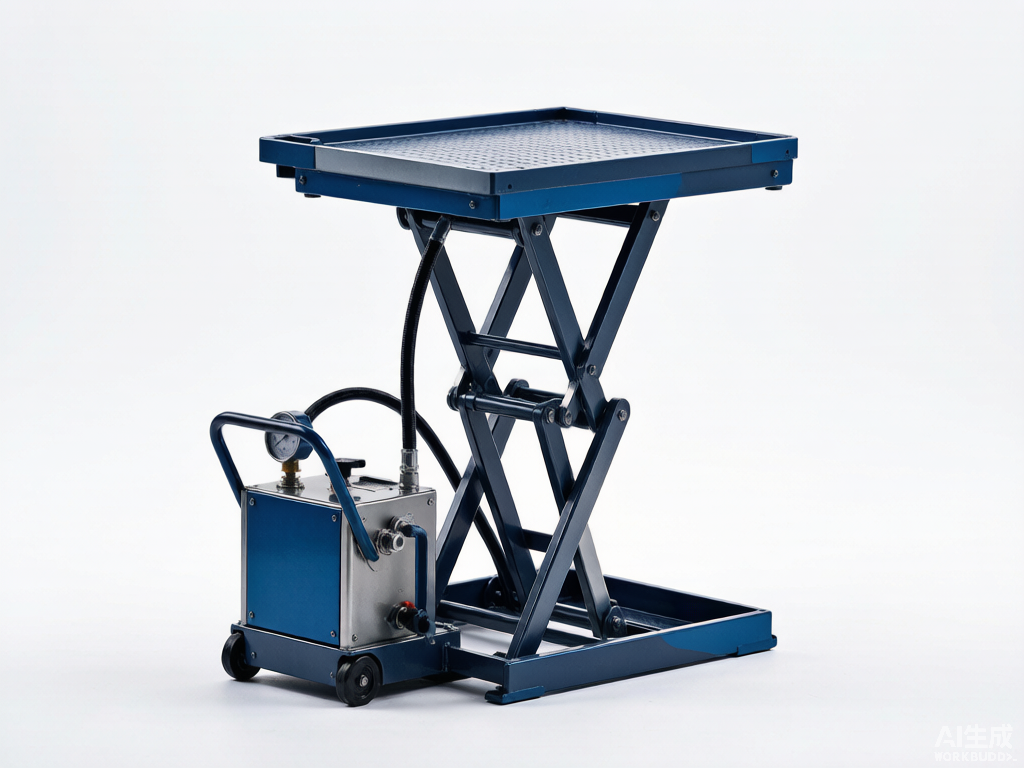

装置由移动车体、液压升降机构和分体式顶板放置机构组成。移动板上设置转动连接机构，包括一号支座、一号支杆、二号支杆及推轴等部件，各杆件与支座形成连杆传动关系，由液压缸提供驱动力，促进推轴带动杆件展开或收拢，从而实现顶板的平稳升降。顶板上的放置机构与顶板采用分体式设计，可根据不同开关柜型号单独配置和更换，无需更换整个液压小车。

操作时，先将小车推至开关柜前并对位，踩动或扳动手动液压装置，液压缸驱动连杆机构缓慢举升顶板，使放置机构与开关本体底部接触并托稳；确认对位可靠后，将开关本体移出柜体并落放在放置机构上，再反向操作液压装置使平台平稳下降，转运至检修工位。检修完成后按相反顺序回装。整个过程升降速度由操作人员手动控制，便于在对接瞬间微调高度。

创新亮点

• 分体式顶板：放置机构与顶板分离，柜型变化时只更换放置机构，车体继续使用，节省存放空间和购置成本。
• 液压平稳升降：采用手动液压缸配合连杆传动，升降过程连续可控，减少人工抬举带来的晃动和冲击。
• 多柜型兼容：通过更换放置机构适配不同厂家开关设备，解决传统小车兼容性不足的问题。
• 结构紧凑：车体体积小巧，便于在狭窄检修通道内移动和存放，现场可配置更多数量的小车。
• 安全性提升：托举与转运由车体承担，降低设备移动过程中的安全风险，提高作业可靠性。

落地应用效果

该平台在变电检修现场试用后，开关本体的移出与回装环节不再依赖人力抬举，对接过程平稳，设备磕碰情况明显减少。由于顶板放置机构可单独更换，同一车体能涵盖多种柜型，检修间内小车配置数量减少，通道占用和存放压力得到缓解。

作业人员反馈，液压升降使高度调整更省力，单次检修的准备时间缩短，作业安全性提升。分体式设计还便于现场按需扩展小车数量，适应较高强度的检修需求。

产出物：手动液压升降检修平台样机、分体式顶板放置机构、配套操作与维护说明。

适用场景：变电站开关柜检修、开关本体移出与回装、检修间内设备转运，以及其他需要平稳升降和狭小空间作业的场合。

常见问题

Q：该平台能否适配所有厂家的开关柜？

A：车体通用，通过更换顶板上的放置机构适配不同厂家和型号的开关设备，无需更换整个液压小车。

Q：手动液压升降操作是否费力？

A：液压缸提供驱动力，操作人员只需手动控制升降，相比直接抬举设备明显省力，且升降过程平稳可控。

Q：分体式设计会不会影响承载稳定性？

A：放置机构与顶板采用可靠的连接方式，托举时受力由车体和连杆机构承担，现场应用表明结构稳定可靠。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
