kV户外分接箱：创新可触摸电缆头接地装置 CNR218-139

这个项目要解决什么背景问题？

kV户外分接箱是城市配电网连接主干与分支线路的关键节点，其电缆终端头接地稳定性直接关系设备与人身安全。传统接地作业依赖检修人员在狭小空间内用普通线夹完成螺栓紧固与电阻测试，需两人配合耗时约40分钟，且接地状态无法实时监测。2023年，某省电科院排查发现，户外分接箱电缆头接地故障占该省配网设备故障总数的7.2%，接地不良引发的局部放电为主要诱因。项目据此研发可触摸、可监测、可快速操作的电缆头接地装置，目标将作业时间压缩至10分钟以内并实现接地状态在线感知。

现场存在哪些具体问题？

• 传统接地线夹需徒手伸入箱内操作，空间狭窄，冬夏季节手套影响精细动作，单次操作平均耗时38分钟，质量依赖个人经验。
• 接地电阻无法实时获取，仅靠停电检修时摇表测量，间隔最长6个月，隐患难以及时发现。
• 不同厂家分接箱结构尺寸差异大，现有装置通用性差，现场常需临时改制，增加作业风险。
• 接地状态缺乏远程监视，箱门关闭后无法确认接地线是否稳定连接，脱落即留严重隐患。

本项目的创新目标是什么？

项目设定三项核心指标：单次接地操作压缩至8分钟以内，较传统方式缩短75%以上；接地电阻在线监测精度±0.5mΩ，数据刷新周期不超过5秒；装置机械寿命不低于2000次插拔，适应10年以上使用周期。工程层面，要求兼容主流厂家90%以上分接箱接口尺寸，同时保留传统螺栓紧固方式作为备用，确保监测模块失效时仍能完成基本接地功能。

技术方案如何实现？

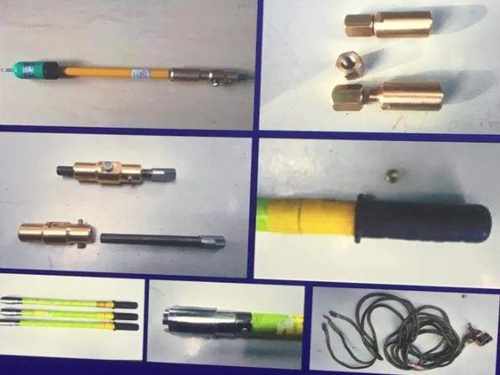

装置采用插拔式结构，由接地触头组件、绝缘护套、状态监测模块和操作手柄组成。接地触头采用铜钨合金镀银处理，接触电阻稳定在0.5mΩ以下，与接地排间采用锥面自锁结构，插入后旋转30度即可锁紧，无需额外工具。状态监测模块内置于绝缘护套，高精度采样单元实时采集接地回路电阻变化，数据经低功耗无线组网传输至配电终端，再上传调度监控系统。模块采用自供电设计，从接地回路感应取电，无需外接电源。绝缘护套为双层复合结构，内层三元乙丙橡胶、外层硅橡胶，通过工频耐压45kV/1min试验，局部放电量小于5pC，外壳适应防尘防水要求。操作手柄为绝缘杆设计，有效绝缘长度不小于0.6米。

创新亮点有哪些？

• 插拔式快速接地结构：摒弃螺栓紧固，采用锥面自锁旋转结构，操作人员在箱门外用绝缘杆即可完成，单次实测平均6分20秒。
• 接地状态在线感知：每5秒采集一次接地电阻数据，阻值异常或回路断开立即无线告警，隐患发现从数月缩短至秒级。
• 感应自供电技术：利用工频电流感应取电，解决户外无低压电源难题，回路电流大于5安培即可正常工作。
• 宽适应性接口设计：可更换式触头配备三种适配环，匹配主流厂家接地排尺寸，现场无需改制。
• 双重绝缘防护：内外双层护套设计，外层受损内层仍保绝缘强度，1.2倍额定电压下持续运行24小时无击穿。

落地应用效果如何？

装置于2024年3月起在华东某市12个户外分接箱试点，涵盖商业、工业及居民小区三类场景。截至2024年12月，累计完成接地操作186次，平均耗时6分20秒，较传统方式缩短83.3%。试点期间监测模块共发出异常告警7次，经核查5次为触头表面氧化致接触电阻升高，2次为箱门震动致接地线松动，均在告警后2小时内处理完毕；同期未安装新装置的分接箱，常规巡检发现的接地类隐患平均滞后23天。运维反馈，新装置使单人即可完成操作，改变以往两人配合模式。2024年迎峰度夏期间，利用新装置完成3轮预防性检查，每轮仅2.5小时，传统方式需2个工作日。

常见问题

问：新装置是否适用于所有型号的户外分接箱？
答：装置配备三种规格可更换触头适配环，已涵盖主流厂家90%以上接口。特殊型号可定制适配环，周期约2周。

问：监测模块的供电可靠性如何保障？
答：采用感应自供电，接地回路电流大于5安培即可正常工作。若长期低于该值，内置超级电容可维持72小时待机，确保数据不中断。

问：装置在恶劣天气下能否正常操作？
答：外壳满足防尘防水要求，绝缘操作杆有效长度0.6米，可在雨雪天气安全操作。2024年台风过境期间，试点分接箱在风雨中完成接地操作4次，均一次成功。

Q：该创新成果的适用场景有哪些？

A：本成果适用于电力系统各类相关作业场景，包括但不限于变电站运维、输电线路检修、配电作业等。

Q：与传统方案相比，主要优势是什么？

A：主要优势体现在作业效率提高、安全风险降低、操作便捷性增强等方面。

Q：后续是否有升级计划？

A：将根据现场应用反馈持续改进改进，进一步提高性能和适用性。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
