移动式钢瓶稳定固定装置的研发与应用 CNR218-166

项目背景

本文针对电力生产中的实际痛点，研发了移动式钢瓶稳定固定装置的研发，有效提升了作业效率与安全水平。实验室气体分析工作中，钢瓶是常用且必需的气源设备。钢瓶本身重量较大，搬运和固定长期依赖人工操作，在空间有限的实验室内，钢瓶的存放与移动存在客观困难。

传统做法中，钢瓶多直接放置于地面或简易推车上，缺少稳定的固定结构。钢瓶一旦受到碰撞或推车移动过程中的晃动，容易发生倾倒，可能造成阀门损坏、气体泄漏甚至人身伤害。同时，钢瓶位置频繁变动，气路连接需要反复拆装，影响实验连续性。

针对上述问题，项目组提出研发一种移动式钢瓶稳定固定装置，将钢瓶搬运、固定与实验操作平台功能整合，从源头上降低安全隐患，提高实验室气体分析工作的便捷性。

存在问题

• 搬运困难。钢瓶重量大，实验室内通道狭窄，人工搬运费力且容易发生磕碰，搬运过程中缺少专用工具辅助。
• 固定不稳。钢瓶直接置于地面或普通推车上，无稳定紧固结构，受外力碰撞或推车移动时易倾倒。
• 气路连接不便。钢瓶位置不固定，每次实验需重新连接气路，拆装频繁，影响工作效率。
• 功能单一。普通推车仅能实现搬运功能，无法作为实验操作平台使用，实验过程中需要另找台面放置仪器。
• 维护成本高。简易固定方式易损坏，更换频繁，长期使用增加实验室运行成本。

创新目标

研发一种适用于实验室环境的移动式钢瓶稳定固定装置，实现对不同规格钢瓶的稳定固定，降低搬运和倾倒风险；同时集成气路控制和操作平台功能，使装置既能安全移动钢瓶，又能作为实验工作平台使用，结构简单、造价合理、便于维护。

技术方案

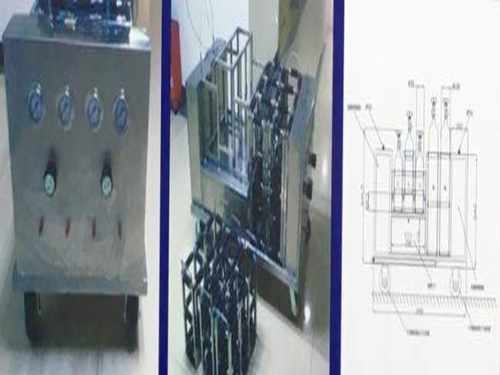

装置以移动小车为基础框架，针对实验室常用钢瓶规格，定制不同框架紧固尺寸和材料，使钢瓶在放置后能够被稳定夹持。框架结构兼顾承重能力，脚轮选型注重耐用性和移动灵活性，保证装置在实验室内短距离移动时的稳定性。

装置设置前置和后置控制面板，将气体管路接口和操作开关集中布置。气体管路设计支持两组气路同时进行实验，适应实验室多项测试并行开展的需求。小车台面可作为辅助工作平台，放置分析仪器或实验器具，减少实验过程中的人员往返。

操作流程为：将钢瓶推入小车框架，调整紧固结构使钢瓶固定；连接气路至控制面板；根据实验需要切换前置或后置面板；促进小车至实验位置后锁定脚轮；实验结束后关闭气路，松开紧固结构移出钢瓶。整个过程无需额外起重工具，单人即可完成。

创新亮点

• 稳定固定：通过定制框架紧固尺寸和材料，适配不同规格钢瓶，显著降低倾倒风险。
• 双路供气：气体管路设计支持两组气路同时实验，提高实验室多项测试的并行能力。
• 平台复用：前置和后置控制面板使小车兼具工作平台功能，提高实验操作便捷性。
• 承重可靠：注重承重能力和脚轮选择，保证装置在移动和停放状态下的稳定性与耐用性。
• 经济易维护：结构简单、造价便宜、易于维护，适合实验室批量配置。

落地应用效果

该装置在试验部实验室投入使用后，钢瓶搬运和固定环节的安全隐患明显降低，实验人员不再需要频繁人工搬抬钢瓶。气路连接更加规范，两组气路同时实验的能力使多项测试可以并行开展，工作效率有较大提升。

装置结构简单，日常维护工作量小，出现问题时便于排查和更换部件。实验室安全生产条件和工作人员人身安全保障得到加强，现场反馈良好。

产出物：移动式钢瓶稳定固定装置实物及配套气体管路控制面板。

适用场景：实验室气体分析、试验部钢瓶存放与移动、多项气体测试并行开展的工作场所。

常见问题

Q：装置能否适配不同规格的钢瓶？

A：可以。装置通过定制不同框架紧固尺寸和材料，能够对不同规格钢瓶实现稳定固定。

Q：两组气路同时实验是否会影响稳定性？

A：不会。装置在设计中注重承重能力和脚轮选择，两组气路同时工作时仍能保持整体稳定。

Q：日常维护是否复杂？

A：不复杂。装置结构简单，造价便宜，易于维护，出现问题时便于排查和更换部件。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
