无人机定向微波图传信号中继装置的研制 CNR224-010

项目背景

本文针对电力生产中的实际痛点，研发了无人机定向微波图传信号中继装置，有效提升了作业效率与安全水平。输电线路多分布于山区，巡检无人机依赖无线信号回传图像与数据。复杂地形对微波传播形成遮挡，信号在沟谷与山脊间衰减明显，无人机作业半径受到限制。

常规做法是提高地面站发射功率或调整飞行高度，但受地形起伏与障碍物影响，信号仍难以稳定涵盖。通信链路一旦中断，飞控与图传数据无法及时回传，巡检任务被迫中止。

为此，项目团队研制了一套搭载于无人机的分布式定向微波信号中继装置，通过空中中继方式改善复杂地形下的通信条件，扩展无人机有效作业范围。

存在问题

• 地形遮挡严重。山区沟谷与山体对微波信号形成物理阻挡，直线传播路径难以建立，信号强度随距离快速下降。
• 通信距离受限。地面站与无人机之间缺少中继节点，信号涵盖范围有限，无人机无法深入偏远区段执行巡检。
• 信号方向性不足。普通全向天线增益较低，能量分散，远距离传输时信噪比下降，图像容易出现卡顿或丢失。
• 机载设备协同性差。中继装置与云台、摄像机等设备各自独立工作，数据流与图像数据缺乏统一管理，通信资源利用率不高。
• 安装与适配困难。山区作业对设备重量和安装牢固度要求高，通用支架难以适配不同机型，影响飞行安全与信号稳定。

创新目标

技术方案

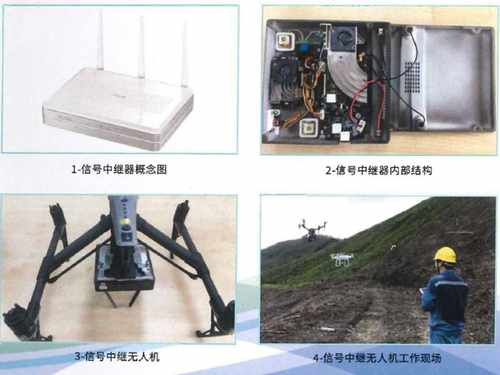

装置采用3D打印技术制造构件，牢固安装在无人机平台上，整体结构紧凑，适配多种机型。核心部分整合2.4GHz与5.8GHz双频微波模块，配合高增益天线，对无线信号进行放大与定向转发，增强信号的方向性传播能力。

装置与机载三轴增稳云台、高清摄像机协同运作，构成功能系统的无线接入点通信基站。通过对数据流和图像数据的精确管理，中继装置可在飞行过程中动态调整信号转发方向，形成曲折传输路径，绕开地形遮挡。

操作流程上，无人机起飞后中继装置随平台升空，地面站信号经中继放大后转发至作业无人机；飞行中根据信号强度与地形变化，装置自动调整天线指向与频段选择，保持链路稳定。任务结束后装置随无人机返航，无需地面中继站布设。

创新亮点

• 双频微波中继：整合2.4GHz与5.8GHz双频技术，兼顾传输距离与抗干扰能力，适应不同作业环境。
• 定向高增益天线：采用高增益天线，增强信号放大与方向性传播，明显提升远距离通信质量。
• 3D打印结构件：构件按无人机平台定制，安装牢固、重量可控，便于快速拆装与多机型适配。
• 机载协同组网：与三轴增稳云台、高清摄像机协同，建立无线接入点通信基站，统一管理数据流与图像数据。
• 曲折传输路径：通过动态调整信号转发方向，绕开地形与障碍物，有效减少通信盲区，扩展作业半径。

落地应用效果

该装置在山区输电巡检场景中完成实际应用，无人机在复杂地形下的通信链路稳定性明显提升，图像与数据回传中断次数大幅减少，作业半径显著扩展。装置机动性能良好，能够随无人机快速转场，适应多区段连续巡检需求。

应用结果表明，该中继装置有效降低了地形对通信信号的影响，为无人机在复杂环境中的作业提供了可靠通信保障。

产出物：无人机机载分布式定向微波信号中继装置一套，含3D打印结构件、双频微波模块、高增益天线及协同控制单元。

适用场景：山区输电线路巡检、复杂地形无人机作业、应急通信保障等需要远距离稳定图传与数据回传的场景。

常见问题

Q：该装置是否影响无人机飞行性能？

A：装置采用3D打印构件，重量与安装位置经过适配设计，对无人机机动性能影响较小，可满足正常巡检飞行要求。

Q：双频微波如何选择使用？

A：装置整合2.4GHz与5.8GHz双频技术，可根据信号环境与传输需求自动切换，兼顾覆盖距离与抗干扰能力。

Q：在无地面中继站的山区能否使用？

A：可以。装置随无人机升空形成空中中继节点，无需地面中继站布设，适合山区等复杂地形环境。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
