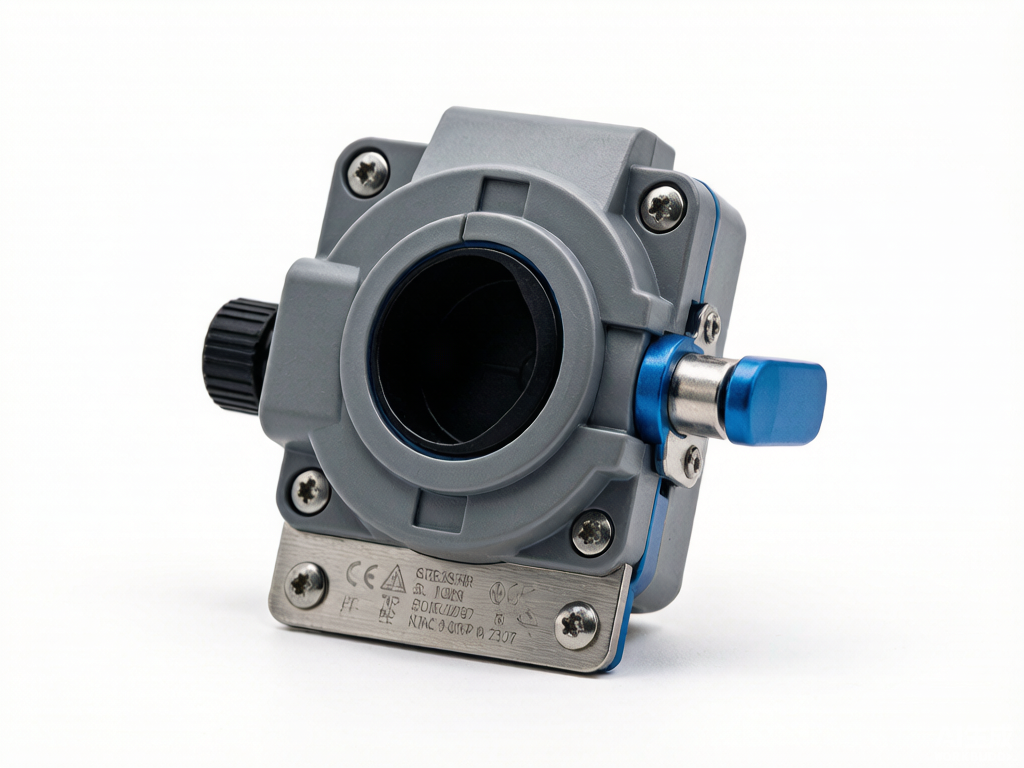

10kV金属封闭式开关柜拐臂锁：创新安全闭锁技术 CNR218-249

项目背景

本文针对电力生产中的实际痛点，研发了10kV金属封闭式开关柜拐臂锁：创新安全，有效提升了作业效率与安全水平。10kV金属封闭式开关柜在电力系统配电环节应用广泛。隔离挡板是柜内重要的安全隔离部件，其升降由传动拐臂的曲张活动驱动。在长期运行中，部分开关柜的隔离挡板无法实现强制闭锁，成为现场运维的突出隐患。

由于挡板缺乏强制闭锁手段，人员误打开挡板的情况时有发生，曾导致多起触电伤亡事故。这一问题的根源在于，挡板的升降依赖拐臂曲张活动，而传统方式未对拐臂活动范围加以稳定限制，挡板可被外力直接开启。

针对上述问题，本项目利用开关柜结构上预留的拐臂锁孔，结合声光电技术和科学设计理念，研发便捷、稳定、经济的10kV金属封闭式开关柜挡板拐臂锁，从机械层面实现强制闭锁，并辅以示警手段，降低误操作风险。

存在问题

• 挡板无法强制闭锁。隔离挡板仅靠传动拐臂曲张活动实现升降，缺少独立锁定机构，外力可直接开启挡板。
• 误打开风险高。人员误打开挡板后，易直接接触带电部位，曾引发多起触电伤亡事故。
• 柜型差异大。市场上不能实现隔离挡板强制闭锁的10kV金属封闭式开关柜型号和数量较多，统一治理难度明显。
• 安装空间受限。拐臂在曲张活动过程中与柜壁间距有限，闭锁装置需适应狭小空间，对尺寸和材料刚度要求较高。
• 缺乏示警手段。传统方式在挡板被异常开启时无任何声光提示，运维人员难以及时发现和处置。

创新目标

研发一种适用于10kV金属封闭式开关柜的挡板拐臂锁，利用柜体预留拐臂锁孔实现强制闭锁，限制传动拐臂的曲张活动，并集成声光电示警功能，做到结构合理、单手可操作、成本低廉，可对现装配开关柜进行改造。

技术方案

装置采用细长圆柱筒式锁体，由制动装置、锁筒装置和传动装置组成。制动装置包括承压弹簧、圆形金属垫片、压力弹簧、挡位螺栓和挡位孔；锁筒装置包括内轨道、方形阻隔钉、锁扣、声光电装置和横向挡板。锁体材料选用钢铁和合金，具有足够刚度，确保强制闭锁功能实现。

传动装置通过轨道足固定滑行在锁筒装置的内轨道上，尾端设有连接轴和长方体形螺旋轴，便于单手操作。锁芯端增设声光电示警部分，由纽扣电池、指示灯和扬声器组成，在异常开启时提供声光提示。

操作时，将锁体插入开关柜预留的拐臂锁孔，通过传动装置促进锁筒装置沿内轨道滑行，方形阻隔钉与横向挡板配合限制拐臂曲张活动，挡位螺栓与挡位孔定位后完成闭锁。解锁时反向操作传动装置即可退出锁体。

创新亮点

• 强制闭锁：利用柜体预留拐臂锁孔，直接限制传动拐臂曲张活动，挡板无法被外力直接开启。
• 声光电示警：锁芯端集成纽扣电池、指示灯和扬声器，异常开启时同步发出声光提示。
• 单手操作：传动装置尾端设连接轴和长方体形螺旋轴，运维人员可单手完成闭锁与解锁。
• 材料稳定：锁体选用钢铁和合金，刚度适应强制闭锁要求，适应拐臂与柜壁间的狭小间距。
• 改造成本低：可对现装配的10kV金属封闭式开关柜进行改造，成本低廉而效果显著。

落地应用效果

目前，该拐臂锁技术已在实验室环境中得到验证，具备具体实用的模型。验证结果表明，装置能够可靠限制传动拐臂活动，实现隔离挡板强制闭锁，声光电示警功能正常。要实现产业化，还需制定安全、具体的技术方案，对全国电力行业现装配的大量10kV金属封闭式开关柜进行改造。

该改造成本低廉，但效果显著，可有效防止人员误打开挡板触电伤亡事故的发生。通过改造，既能提高开关柜安全性能，也能为电力行业带来显著的经济效益和社会效益。

产出物：10kV金属封闭式开关柜挡板拐臂锁装置及配套改造技术方案。

适用场景：电力行业现装配的10kV金属封闭式开关柜，尤其适用于隔离挡板无法强制闭锁的柜型。

常见问题

Q：该拐臂锁是否需要更换开关柜？

A：不需要。装置利用开关柜结构上预留的拐臂锁孔安装，可对现装配的10kV金属封闭式开关柜进行改造。

Q：声光电示警部分如何供电？

A：锁芯端设有纽扣电池，为指示灯和扬声器供电，异常开启时发出声光提示。

Q：装置的操作是否复杂？

A：传动装置尾端设有连接轴和长方体形螺旋轴，运维人员可单手完成闭锁与解锁操作。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
