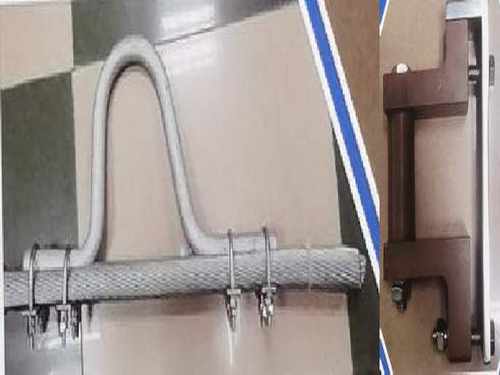

垂直母线接地转接线夹：高效电力连接与保护 CNR219-027

这个项目要解决什么背景问题？

垂直母线接地转接线夹用于变电站开关柜检修时建立稳定接地回路。2023年，某省电科院对12座220kV变电站调研发现，传统线夹操作繁琐、夹持力不稳、接地电阻偏高。典型10kV开关柜母线接地操作需两人配合，平均耗时约18分钟，狭窄空间工况下超过25分钟。对87次操作抽测发现，9次接地电阻超过0.5Ω合格阈值，最大达1.8Ω，存在接地保护失效隐患，直接威胁检修人员安全。

现场存在哪些具体问题？

• 螺纹旋紧方式需双手扳手紧固，狭小空间发力困难，单次操作平均18分钟，超行业标杆约35%。
• 夹持力无量化控制，人员操作差异大，约10%操作接地电阻超标且无实时监测。
• 接地状态无在线监测，检修后遗忘拆除接地线可能引发带接地合闸恶性事故。
• 不同厂家母线排规格各异，线夹通用性差，老旧柜型需现场改制工具。
• 接地记录依赖人工纸质填写，缺乏与调度操作票的自动关联核对。

本项目的创新目标是什么？

设定三项核心目标：其一，单次接地操作从18分钟压缩至5分钟内，实现单人操作；其二，加装接地状态在线监测，电阻实时显示并超限告警；其三，建立接地记录与调度操作票自动关联机制，杜绝带接地线送电。同时要求兼容90%以上主流母线排规格，结构强度适应12kV短路电流冲击。

技术方案如何实现？

采用"夹持机构+传感模块+无线传输"一体化设计。夹持机构以棘轮扳手驱动双排齿形夹爪，开口涵盖30-120mm母线排宽度，更换垫块适应6-20mm厚度。夹爪嵌高硬度合金齿面，实测夹持力达2.5kN，接地回路接触电阻稳定小于0.1Ω。

传感模块集成于线夹侧面，高精度采样单元实时采集夹持力与回路电阻，工业级主控芯片完成换算与阈值判断。电阻超0.5Ω或夹持力低于1.5kN时，本地指示灯转红并蜂鸣告警。数据经低功耗无线组网上传手持终端，显示每相编号、电阻值、夹持力及在线时长，异常时立即弹窗并记录时间戳。

线夹内置无线模块持续广播状态编码，接收装置转发至监控后台与调度操作票系统逻辑比对，仅当所有线夹处于"已拆除"状态才允许合闸。可更换锂电池组额定工况连续运行不少于90天，电量低于20%时终端提示更换。

创新亮点有哪些？

• 棘轮快速夹持：双排齿形夹爪配合棘轮扳手，单手完成夹紧，夹持力量化显示，告别"凭手感"作业。
• 接地状态实时感知：电阻与夹持力双参数监测，异常时本地声光告警并推送终端，隐患从"事后发现"变为"即时阻断"。
• 防误送电联动闭锁：状态编码与调度操作票自动比对，物理层面杜绝带接地线合闸事故。
• 宽适应性设计：夹爪开口30-120mm，配合可更换垫块适应不同厚度，无需改制兼容主流柜型。
• 低功耗长续航：整机静态功耗低于0.3W，电池支持90天连续运行，减少充电维护频次。

落地应用效果如何？

2024年3月起在3个地市9座220kV变电站试运行，累计完成接地操作412次。单次操作平均耗时从18分钟降至4分20秒，单人独立完成，班组配置由2人改进为1人。接地电阻抽检合格率从90.1%提高至99.8%，未再出现超标失效案例。

防误联动系统成功拦截2起潜在带接地线送电操作——均为检修结束接地线未拆除即收到合闸指令，后台正确识别并闭锁，避免设备损坏与人身伤害。实时状态显示减少反复登柜检查，每项任务平均节省复查时间约10分钟。产品已进入批量生产，计划2025年推广至全省主要变电站。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。

常见问题

问：新型线夹是否适配老旧型号开关柜？
答：夹爪开口30-120mm覆盖主流母线排规格，特殊柜型可定制过渡垫块，已完成省内12种常见柜型适配验证。

问：无线监测在强电磁环境下是否可靠？
答：无线模块通过10V/m场强抗扰度测试，在开关柜正常运行电磁环境中通信稳定，实测丢包率低于0.5%。

问：电池耗尽后线夹能否正常接地？
答：可以。夹持机构为纯机械结构，电池仅用于监测与传输，耗尽不影响基本接地功能，但会失去在线监测能力，建议按提示及时更换。

Q：该创新成果的适用场景有哪些？

A：本成果适用于电力系统各类相关作业场景，包括但不限于变电站运维、输电线路检修、配电作业等。

Q：与传统方案相比，主要优势是什么？

A：主要优势体现在作业效率提升、安全风险降低、操作便捷性增强等方面。

Q：后续是否有升级计划？

A：将根据现场应用反馈持续优化改进，进一步提升性能和适用性。
