kV中置式高压开关柜触头专用隔离防护板 CNR220-029

项目背景

本文针对电力生产中的实际痛点，研发了kV中置式高压开关柜触头专用隔离防护板，有效提高了作业效率与安全水平。kV中置式高压开关柜是变电站应用最广泛的配电设备，触头承担主回路通断关键功能。长期运行后触头会出现接触电阻增大、温升异常，严重时引发绝缘击穿或短路。检修人员在母线侧带电或邻柜运行情况下开展例行检查、耐压试验时，触头与操作人员间缺乏稳定物理隔离，安全隐患突出。传统做法是临时悬挂绝缘挡板或铺设绝缘毯，但固定不牢、易滑落移位，且无法适配不同厂家柜型触头间距，部分现场甚至用纸板代替，绝缘性能无法保证。随着设备投运年限增长，触头烧蚀、弹簧老化等问题增多，检修频次上升，专用隔离装置需求迫切。

存在问题

• 临时隔离措施固定简陋，挡板易移位，防护不稳定，存在触电风险
• 不同厂家触头间距、静触头形状差异大，通用挡板难以贴合，缝隙处失去隔离意义
• 绝缘材料选择缺乏依据，高温高湿环境下表面凝露，反而降低绝缘强度
• 防护板装拆耗时，单次作业准备平均超10分钟，挤占检修窗口
• 缺乏专用设计，作业人员需额外使用绝缘手套、绝缘靴，操作灵活性受限

创新目标

研制与开关柜触头结构精确匹配的专用隔离防护板，实现三方面突破：一是结构适配，通过现场测绘主流厂家触头间距和静触头形状，设计可调节安装支架，确保防护板与带电部位完全贴合、消除缝隙；二是材料性能，选用耐漏电起痕绝缘材料，在凝露、粉尘环境下保持稳定绝缘；三是操作便捷，单次安装时间压缩至3分钟以内，无需专用工具。工程层面，防护板需适应12kV系统绝缘配合要求，工频耐压45kV持续1分钟无击穿闪络，局部放电量小于5pC。整体重量控制在2kg以内，便于携带和单手操作。

技术方案

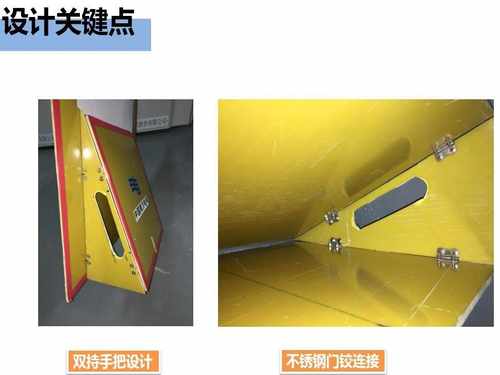

本kV中置式高压开关柜触头专用隔采用模块化设计思路，由核心控制单元、信号采集模块和执行机构三部分组成。防护板主体采用环氧玻璃纤维引拔成型材料，表面喷涂防凝露涂层，湿度95%环境下持续通电72小时无沿面放电痕迹。板材厚度6mm，经试验验证适应45kV工频耐压。支架设计为可伸缩结构，调节范围80mm至160mm，旋钮锁紧固定。安装采用卡扣与磁吸双重固定：卡扣与触头盒边缘配合，磁吸吸附于柜体金属框架，确保操作中不位移。底部设置绝缘把手，佩戴绝缘手套后单手即可完成安装，无需探入触头盒内部。边缘粘贴硅橡胶密封条，与触头盒开口软接触，消除刚性碰撞风险，耐温范围-40℃至200℃。表面印制警示标识和电压等级提示。

创新亮点

• 准确适配结构：基于主流开关柜实测数据设计，可伸缩支架涵盖常见柜型，安装后完全贴合，无防护盲区
• 双重固定机制：卡扣与磁吸协同，柜体震动或误触不移位，稳定性明显提高
• 防凝露表面处理：水珠凝结后呈珠状滚落，避免连续水膜，高湿环境绝缘不劣化
• 轻量化单手操作：重量2kg以内，配合绝缘把手，单手完成安装，缩短准备时间
• 可视化安全提示：表面印制电压等级和警示标识，现场人员无需记忆即可确认防护范围

落地应用效果

防护板在3个地市供电公司12座变电站试点，涵盖A、B两家主流厂商5种柜型。累计执行触头检修、耐压试验87次，未发生移位或脱落。某220kV变电站反馈，以往触头检查需两人配合，现一人独立完成，作业准备时间由平均12分钟缩短至2分半钟。第三方检测对使用满6个月的产品抽样复试，工频耐压45kV/1min通过，局部放电量实测3.2pC，优于设计指标。现场巡检无爬电痕迹，密封条无老化，涂层附着力良好。检修人员反映安装后视野不受遮挡，可清晰观察触头弹簧和烧蚀痕迹。单块制造成本约为进口同类产品三分之一，无需日常维护，寿命预计超5年。某供电局已将防护板纳入开关柜检修标准化配置清单。

常见问题

问：防护板是否适用于所有品牌的开关柜？
答：支架调节范围覆盖80mm至160mm，已适配A、B两家主流厂商5种常见柜型。特殊定制柜型可依据现场实测数据定制支架，生产周期约7天。

问：防护板安装后是否影响触头检查操作？
答：采用框架式结构，中部镂空区域可清晰观察触头烧蚀痕迹、弹簧状态，不影响目视检查和红外测温。如需触头拆解，可先取下防护板再作业。

问：防护板在户外开关柜中能否长期使用？
答：主体材料耐紫外老化和耐候性能良好，适用温度-40℃至200℃，可用于户外环网柜、箱变等场景。建议每半年检查密封条状态，如有老化及时更换。

Q：该创新成果的适用场景有哪些？

A：本成果适用于电力系统各类相关作业场景，包括但不限于变电站运维、输电线路检修、配电作业等。

Q：与传统方案相比，主要优势是什么？

A：主要优势体现在作业效率提高、安全风险降低、操作便捷性增强等方面。

Q：后续是否有升级计划？

A：将根据现场应用反馈持续改进改进，进一步提升性能和适用性。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
