变压器油颗粒度测试废液高效回收与尾气净化系统 CNR220-028

项目背景

本文针对电力生产中的实际痛点，研发了变压器油颗粒度测试废液高效回收与尾气净化，有效提升了作业效率与安全水平。变压器油颗粒度测试是判断油品污染程度和设备绝缘状态的重要手段。测试过程中需使用大量高纯度溶剂冲洗颗粒计数器，产生的废液含有油污、颗粒杂质和有机溶剂，若直接排放会污染土壤和水体。同时，溶剂挥发产生的尾气含有挥发性有机物，在密闭试验室内积聚会对操作人员健康构成威胁。

传统处理方式多依赖人工收集废液并定期外运，尾气则通过通风橱直接排放。这种方式存在废液滴漏、容器敞口挥发、尾气无组织扩散等问题，尤其在试验任务集中时，废液桶频繁更换和尾气异味扩散成为试验部的突出痛点。项目团队基于现场作业流程梳理，设计了一套集废液回收、尾气净化、状态监控于一体的闭环处理系统，从源头控制污染扩散。

存在问题

• 废液收集易泄漏：传统敞口容器转移废液时，溶剂沿容器外壁滴漏，污染试验台面和地面，清洁耗时且增加操作人员接触风险。
• 尾气直排异味重：测试过程中挥发的有机气体未经处理直接排入室内，导致试验区域气味明显，长期吸入可能影响健康。
• 过程状态不可控：废液桶满溢或尾气风机故障时，缺乏实时预警，往往在泄漏或异味扩散后才被发现，处理被动。
• 管路腐蚀隐患：废液含有机溶剂，普通塑料管路长期使用易老化开裂，造成隐性渗漏，污染隐蔽且难以排查。
• 净化效率不足：单级吸附方式对低浓度有机气体去除效果有限，排放浓度波动大，难以稳定满足环保要求。

创新目标

设计一套适用于试验部日常检测流程的废液回收与尾气净化一体化系统，实现废液全密闭收集、尾气多级净化、关键参数实时监控，降低操作人员接触风险，减少环境污染，提升试验过程的安全性和规范性。

技术方案

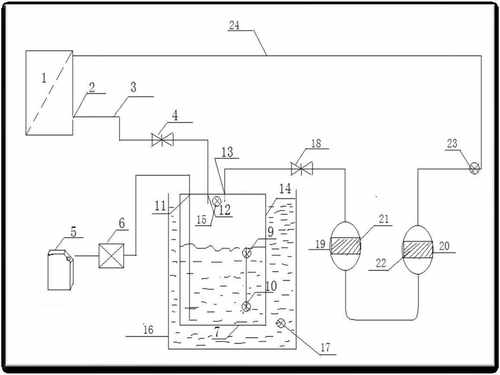

系统由废液回收管路、尾气净化装置、防腐蚀管道、液位监控模块和气体流量监控模块组成。废液回收管路采用防腐蚀材质，从颗粒度仪排液口直接连接至密闭废液储罐，全程无敞口环节。尾气净化装置采用两级活性炭吸附结构，第一级去除大分子有机物，第二级精细吸附残余气体，净化后的尾气经检测达标后排放。

操作流程为：测试结束后，废液自动沿管路流入废液储罐，液位监控模块实时感知储罐液位高度；尾气通过集气罩进入净化装置，气体流量监控模块记录处理风量。当液位达到设定上限或气体流量异常波动时，系统自动触发声光报警，提醒操作人员及时处置。整个流程无需人工接触废液，有效降低了操作风险。

创新亮点

• 全密闭收集：废液从产生到储存全程密闭，杜绝敞口转移和滴漏，减少溶剂挥发和人员接触。
• 两级活性炭净化：相比单级吸附，两级串联设计延长了气体与吸附介质的接触时间，提高了有机物的去除效率，排放更稳定。
• 防腐蚀管路设计：管路材质针对有机溶剂特性选型，耐腐蚀性强，使用寿命长，降低隐性渗漏风险。
• 实时监控与报警：液位和气体流量双监控，异常情况自动报警，便于及时干预，防止废液满溢和设备故障。
• 模块化集成：各功能模块独立安装、便于检修，可根据试验室空间灵活布置，适配不同规模的测试工位。

落地应用效果

该系统已应用于多个变压器油颗粒度测试工位，运行期间废液收集率明显提升，试验区域异味显著减轻，未发生废液泄漏和尾气超标事件。操作人员不再需要频繁搬运废液桶，劳动强度降低，现场整洁度大幅改善。

产出物：变压器油颗粒度测试废液高效回收与尾气净化系统一套，包含废液储罐、防腐蚀管路、两级活性炭净化装置、液位监控模块和气体流量监控模块，以及配套的操作规程。

适用场景：适用于电力试验院所、变压器制造厂、油品检测实验室等开展变压器油颗粒度测试的场所，也可推广至其他使用有机溶剂进行油品分析的场景。

常见问题

Q：系统对原有测试设备是否有影响？

A：系统通过专用接口与颗粒度仪排液口和集气罩连接，不改变测试设备内部结构，安装后不影响原有测试精度和流程。

Q：两级活性炭的更换周期如何确定？

A：根据气体流量监控模块的累计运行时间和尾气检测结果综合判断，当出口浓度接近限值时更换，一般周期较长，具体视使用频率而定。

Q：废液储罐满后如何处理？

A：液位监控模块报警后，由专人使用密闭容器从储罐排污阀转移废液，并委托有资质的危废单位处置，转移过程同样保持密闭操作。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
