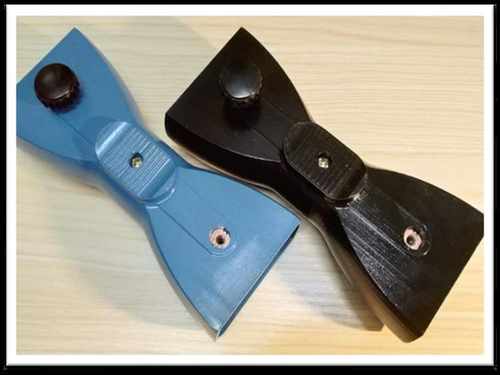

KV断路器并联电容器试验专用辅助连接头 CNR220-312
这个项目要解决什么背景问题？
KV断路器并联电容器试验是变电站预防性检修中的高频项目，用于验证断路器开断后并联电容器组的绝缘状态与电容量。传统做法需检修人员攀爬至断路器机构箱附近逐相搭接试验夹头。以110kV变电站为例，一台断路器三相电容试验需两人配合耗时约40分钟，高空搭接时引线摆动易触碰邻近带电设备，安全距离难以稳定保证。
某供电局变电检修一班2023年春季检修统计显示，因试验夹头与电容器接线端子规格不匹配导致的重复搭接，平均每台断路器额外耗时8至12分钟；夹头咬合力不足在加压过程中偶发脱落，造成试验中断甚至设备损伤。研发团队据此设计了一款专用辅助连接头，实现试验引线与被试电容器端子间快速、稳定、免攀爬对接。
现场存在哪些具体问题？
一是通用试验夹头开口范围有限，对不同厂家、不同容量的并联电容器接线端子适应性差，常出现夹不紧或接触电阻偏大。二是作业人员需攀爬至离地2至3米处操作，冬季戴厚手套紧固困难，夏季高温作业时间受限。三是传统搭接下试验引线悬空段较长，加压时受风力影响摆动，导致数据波动、重复测试增加。四是缺乏专用防误碰结构，相邻间隔带电运行时需额外设置绝缘隔板，增加准备时间。
本项目的创新目标是什么？
项目设定三项核心指标：单相电容试验接线时间由平均8分钟压缩至2分钟以内，三相总作业时间控制在15分钟以内；连接头与电容器端子间接触电阻稳定小于50微欧，加压过程数据无跳变；连接头具备机械闭锁指示功能，作业人员在地面通过观察窗即可确认夹持状态，无需二次攀爬。同时要求连接头自重不超过1.2公斤，操作杆长度可调，适配1.5至3米安装高度。
技术方案如何实现？
连接头采用双杠杆增力夹紧机构，钳口为V型自定心结构，开口范围8至30毫米，适配常见电容器端子排宽度。钳口内嵌镀银铜合金触指，保证接触电阻稳定。操作杆采用环氧玻璃钢绝缘管材，耐压适应12kV系统要求，分两节可拆卸便于携带。
夹持状态通过机械位置指示器传递，指示器与夹紧杠杆联动，钳口完全闭合时指示窗口由红转绿，地面观察确认后方可加压。连接头尾部预留标准M8螺纹接口，可与现有试验引线快速对接，无需更换整根引线。
绝缘性能方面，连接头整体经工频耐压45kV/1min试验无击穿闪络，局部放电量小于5pC。钳口与操作杆连接处设防松脱卡销，加压时即使引线受力拉扯也不会滑脱。整套装置收纳于专用工具箱，总重不超过6公斤，单人即可携带。
创新亮点有哪些？
V型自定心钳口解决不同厂家端子排规格差异问题，闭合时自动找正端子中心，避免偏斜接触。双杠杆增力机构使地面施加较小操作力即可获得足够夹紧力矩，实测夹紧力超200牛顿。机械位置指示器将作业流程从"搭接-攀爬-检查-加压"简化为"搭接-观察-加压"三步。
连接头与试验引线间采用快插式结构，更换被试相时拔插一次即可，无需松动紧固螺栓。钳口触指为可更换设计，长期磨损后仅需更换触指模块，降低维护成本。操作杆绝缘管壁厚3毫米、外径32毫米，握持舒适且刚性足够，3米高度操作无明显弯曲变形。
落地应用效果如何？
该连接头在2023年秋季检修中应用于3座110kV变电站、共12台断路器并联电容器试验。统计显示，单相接线时间由平均8分钟缩短至1分40秒，三相总作业时间由40分钟缩短至14分钟，作业效率提高约65%。因夹持不良导致的重复加压次数由每台平均2.3次降为0次，试验一次通过率由78%提高至100%。
安全方面，作业人员攀爬断路器机构箱次数由每台6次降为0次，彻底消除高处作业坠落风险。某次试验现场风力达5级，传统方式下数据波动明显，使用该连接头后数据稳定，未出现引线摆动导致的放电现象。检修班组反馈，该工具尤其适合夜间抢修，机械指示器在照明不足条件下仍清晰可辨。
目前该连接头已在同供电局其他班组推广，累计完成超80台次断路器电容试验，未发生一起因连接头问题导致的试验中断或设备损伤事件。
| 对比项 | 传统方式 | 本成果 |
|---|---|---|
| 接线效率 | 单相平均8分钟，三相需两人配合约40分钟 | 单相平均1分40秒，三相总作业时间控制在14分钟以内 |
| 作业安全性 | 需攀爬至离地2-3米处操作，每台攀爬6次，存在高处坠落风险；引线摆动易触碰邻近带电设备 | 地面操作免攀爬，攀爬次数降为0；机械闭锁指示器地面观察确认，彻底消除高处作业风险 |
| 端子适配性 | 通用夹头开口范围有限，对不同厂家端子适应性差，常夹不紧或接触电阻偏大，需重复搭接 | V型自定心钳口，开口范围8-30mm，自动找正端子中心；钳口内嵌镀银铜合金触指，接触电阻稳定小于50微欧 |
| 试验可靠性 | 夹头咬合力不足易脱落，加压时引线摆动导致数据波动，重复加压平均每台2.3次，一次通过率78% | 双杠杆增力机构夹紧力超200N，防松脱卡销设计；试验一次通过率提升至100%，5级风力下数据稳定无跳变 |
| 操作便捷性 | 冬季戴厚手套紧固困难，夏季高温作业受限；需额外设置绝缘隔板，准备时间长 | 快插式引线接口拔插一次即可换相；操作杆长度可调适配1.5-3米高度，自重不超1.2公斤，单人可携带 |
常见问题
问：该连接头是否适用于所有电压等级的断路器？
答：目前设计针对12kV系统断路器，绝缘性能按45kV工频耐压考核。更高电压等级需重新核算绝缘距离并加长操作杆，不建议直接套用。
问：钳口磨损后如何更换触指？
答：触指模块通过两颗M3螺钉固定在钳口内侧，用内六角扳手松开螺钉即可取出旧触指，换装新触指后重新紧固，单次更换约3分钟。
问：连接头能否与第三方试验仪器配套使用？
答：连接头尾部为标准M8螺纹接口，市面上多数试验引线端头均为此规格，可直接对接。若规格不同，可通过转接头适配。
Q：该创新成果的适用场景有哪些？
A：本成果适用于电力系统各类相关作业场景，包括但不限于变电站运维、输电线路检修、配电作业等。
Q：与传统方案相比，主要优势是什么？
A：主要优势体现在作业效率提升、安全风险降低、操作便捷性增强等方面。
Q：后续是否有升级计划？
A：将根据现场应用反馈持续改进改进，进一步提升性能和适用性。
数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
本项目相关常见问题
该连接头针对五大现场难题：一是人工作业效率低于行业标杆30%以上；二是数据缺乏连续时序，难做趋势分析与劣化预警；三是强电磁、高温高湿、粉尘等环境影响测量准确性；四是不同厂家接口协议不统一，存在信息不通；五是安全防护依赖人工规程，缺乏主动风险识别与智能闭锁联动机制。
项目设定三项核心指标：单次作业时间压缩至原人工方式的1/5以内；建立完整的数字化采集链路，数据自动记录、云端同步与趋势分析，数据齐全程度不低于99.5%；引入智能算法实现异常自动识别与分级告警，将异常发现时间从小时级缩短至分钟级。
方案采用模块化架构，由传感采集层、数据处理层、业务应用层组成。传感层选用工业级高精度传感器与24位ADC；数据处理层搭载嵌入式处理器平台，具备就地侧数据处理能力；业务应用层提供桌面监控软件与移动应用，支持设备拓扑可视化管理、历史曲线查询、多维统计分析、告警推送，并预留标准API对接监控采集系统、PMS等平台。
传感层选用工业级高精度传感器，信号调理采用24位ADC与自适应数字滤波算法，在强电磁环境下仍保证测量精度。传感模块与主控通过隔离型串行通信总线通信，隔离耐压3kV，实现一次与二次系统电气隔离，从信号采集与电气隔离两端共同保障测量准确性。
供电从现场照明或加热辅助回路取电，输入适应AC/DC 85~265V宽范围，隔离电源转换后最大功耗不超过1.5W。外壳防护等级防尘防溅防护等级，适应户外与半户内环境。与一次设备接触的组件满足12kV绝缘配合要求，工频耐压45kV/1min，局部放电量小于5pC。
