六氟化硫气瓶可开合式智能加热保温装置 CNR221-045

这个项目要解决什么背景问题？

六氟化硫气体绝缘设备在电网中广泛运行，气瓶充气、补气是变电检修班组的常规任务。2023年春季，某500千伏变电站断路器补气时，气瓶出口管路结霜导致流量不稳，原定2小时的作业耗时近5小时。冬季低温下，瓶内液态六氟化硫气化不足，气体浪费严重且延长停电时间。冠电创新团队走访多地市供电局发现，一线普遍采用热水浇淋、电热毯包裹等土法升温，效率低且存在局部过热超压风险，由此立项研发可开合式智能加热保温装置。

现场存在哪些具体问题？

• 环境温度低于0℃时，单次补气作业时间较夏季延长2至3倍，需携带多只备用气瓶轮换
• 热水浇淋加热不均，瓶底可达60℃以上而瓶肩仍结霜，安全隐患突出
• 余量靠人工摇晃估测，气瓶运到现场常发现存量不足
• 补气过程无压力、温度记录，作业质量无法追溯
• 不同厂家气瓶尺寸不一，固定式加热装置无法通用

本项目的创新目标是什么？

设定三项硬指标：-25℃环境下气瓶出口压力维持0.6兆帕以上；单只气瓶加热至工作温度不超过25分钟，较传统热水法缩短70%；适配三种主流气瓶规格，开合式结构拆装时间控制在2分钟内。同时要求瓶壁温度不超过50℃，杜绝超压风险。

技术方案如何实现？

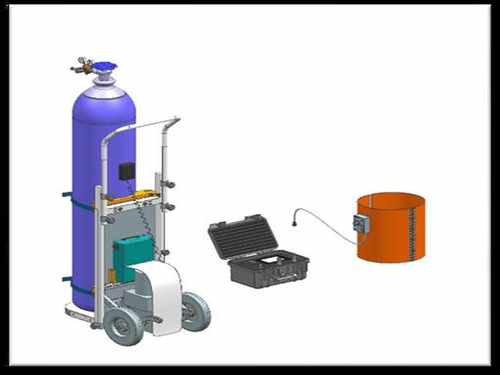

装置采用两瓣式半圆壳体，内衬硅橡胶加热片，铰链连接可快速扣合于气瓶外壁。壳体为阻燃绝热材料，厚25毫米，-25℃下保温4小时瓶内温降不超3℃。加热片总功率600瓦，分三段独立控温，每段配备独立温度传感器，主控芯片依据三路反馈动态调节功率，确保瓶体轴向温差在5℃以内。

控制器采用工业级主控芯片，内置PID温控算法，支持本地按键设定目标温度。供电兼容AC 220V检修电源箱及车载DC 24V电源，整机功耗不高于650瓦。壳体接缝设密封条，防尘防水等级防尘防溅防护等级。每台装置配备4G无线通信模块，加热曲线和压力数据实时上传至班组手持终端，检修负责人可在手机端查看远端作业进度。

针对气瓶高度差异，壳体内设可调节托架，旋转旋钮即可调整支撑高度，适配1.5至1.8米不同规格气瓶。装置底部装有万向轮，检修人员可推气瓶直达设备间隔，免去二次搬运。

创新亮点有哪些？

• 开合式快装结构：两瓣壳体铰链连接，单人30秒完成扣合，无需工具拆装螺栓
• 三段独立温控：按瓶底液体积聚区与上部气体空间分区加热，轴向温差控制在5℃以内，避免局部过热
• 余量智能估算：依据加热功率、温升速率及压力变化率估算剩余气量，误差±8%以内，辅助判断换瓶时机
• 数据远程回传：温度、压力数据自动记录上传，形成每只气瓶的加热档案，支撑作业质量分析
• 宽温域适应：-30℃至45℃环境温度下均可正常工作，涵盖北方严寒与南方湿热场景

落地应用效果如何？

2024年冬季，装置在东北某500千伏变电站开展整季试点。该站1月平均气温-22℃，最低-31℃。试点期间完成12次断路器补气作业，单次作业时间从传统方式的平均3.5小时缩短至45分钟，其中加热等待时间由2小时以上压缩至20分钟内，12次作业全部一次成功。

对比同站往年数据，传统方式冬季补气平均消耗1.8只气瓶，使用装置后单只气瓶即可适应需求，气体利用率显著提高。班组反馈余量估算功能尤其实用，出发前即可判断气瓶是否够用，避免了到场后才发现存量不足的窘境。

试点期间装置累计运行超200小时，未发生加热故障或温控失灵。检修人员经10分钟培训即可独立操作，改变了以往冬季补气"人等气、气等热"的被动局面。

常见问题

问：装置对气瓶规格的适配范围如何？
答：通过调节内部托架高度，可适配直径200至280毫米、高度1.5至1.8米的标准六氟化硫气瓶，覆盖国内主流厂家产品。

问：加热过程中是否需要人员值守？
答：装置具备超温保护和自动断电功能，瓶壁温度超过50℃时自动切断加热回路。现场无需专人值守，但建议每隔30分钟查看一次手机端应用上的温度数据。

问：装置在雨雪天气能否室外使用？
答：壳体接缝处设有密封条，防尘防水等级达到防尘防溅防护等级要求，可承受短时雨淋。但长时间暴雨天气建议移至检修棚内使用，以延长设备寿命。

Q：该创新成果的适用场景有哪些？

A：本成果适用于电力系统各类相关作业场景，包括但不限于变电站运维、输电线路检修、配电作业等。

Q：与传统方案相比，主要优势是什么？

A：主要优势体现在作业效率提升、安全风险降低、操作便捷性增强等方面。

Q：后续是否有升级计划？

A：将根据现场应用反馈持续改进改进，进一步提升性能和适用性。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
