电子称重式灰密度与盐密度过滤试验综合装置 CNR220-096

项目背景

本文针对电力生产中的实际痛点，研发了电子称重式灰密度与盐密度过滤试验综合装置，有效提高了作业效率与安全水平。绝缘子表面的灰密度与盐密度是评估输变电设备外绝缘状态、预测污闪风险的重要指标。在电力系统防污闪工作中，准确测量这两项参数，对于合理安排清扫周期、制定差异化运维策略具有直接指导意义。

长期以来，灰密度与盐密度的测量依赖人工分步操作：采样、过滤、烘干、称重等环节相互独立，且对操作手法和环境条件敏感。测量结果易受人为误差干扰，流程耗时较长，难以适应现场大批量、实用率的检测需求。

针对上述问题，项目团队研发了电子称重式灰密度与盐密度过滤试验综合装置，将过滤与称重环节集成于一体，旨在简化操作流程、提高测量稳定性，为基层试验人员提供一种稳定、易用的检测工具。

存在问题

• 流程繁琐：传统方法需在过滤、烘干、称重等多个设备间转移样品，步骤多、耗时长，操作人员需反复记录中间数据。
• 精度受限：滤纸转移过程中易吸附环境水分或沾染杂质，导致称重偏差；人工读数与记录也可能引入误差。
• 环境干扰：干燥箱温度波动、天平未充分预热等因素会影响测量重复性，尤其在湿度较高地区更为明显。
• 操作门槛高：试验步骤对人员经验依赖较强，新员工需较长时间培训才能掌握规范操作，且不同人员操作结果一致性较差。
• 清洁维护不便：传统过滤装置结构分散，清洁时需拆卸多个部件，残留污秽可能影响后续试验结果。

创新目标

本项目的核心目标是设计一种集成化、自动化的灰密度与盐密度测量装置，实现从过滤、烘干到称重的连续化操作，减少人为干预和环境干扰，显著提高测量效率与数据稳定性，同时降低操作难度和维护成本。

技术方案

该装置由精密电子天平、干燥箱、专用过滤架、漏斗及专用滤纸组成，各部件集成于一个工作台面。电子天平与干燥箱相邻布置，过滤架位于两者之间，形成流畅的操作动线。装置外壳采用耐腐蚀材料，内部结构便于拆装清洁，滤纸放置与取出均通过专用工具完成，避免直接接触。

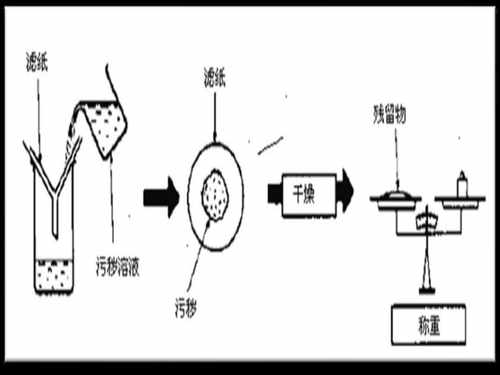

操作时，先采集绝缘子表面灰尘样本并记录绝缘子面积；随后启动干燥箱预热和电子天平自校，确保环境稳定。将滤纸置于干燥箱中烘烤至恒重，用天平称量初始重量；再将含污秽样本倒入过滤架上的滤纸进行真空抽滤；过滤完成后，将载有污秽的滤纸再次放入干燥箱烘干至恒重，称量最终重量。通过计算两次称重差值并结合绝缘子面积，即可得出非溶性沉积物的灰密度。盐密度则依据电导率换算获得。

创新亮点

• 一体化集成：将过滤、烘干、称重功能整合于同一装置，减少样品转移环节，缩短试验周期。
• 高精度称重：采用精密电子天平，并配合干燥箱内恒温环境，有效降低环境湿度对称重结果的影响，提升数据稳定性。
• 操作标准化：固定操作流程和工具，减少人为误差，使不同操作人员所得结果具有较好的一致性。
• 易维护设计：过滤架和漏斗可快速拆卸，表面光滑无死角，清洁方便，避免交叉污染。
• 适用性强：适用于不同电压等级绝缘子的灰密度与盐密度测量，可满足实验室及现场移动检测需求。

落地应用效果

该装置已在多个输变电检测项目中投入试用，操作人员经短暂培训即可独立完成全流程试验。相比传统方法，单次试验时间明显缩短，测量重复性显著提高，尤其在环境湿度较高时，数据稳定性优势更为突出。装置结构紧凑，搬运方便，适合现场检测车配置。

产出物：电子称重式灰密度与盐密度过滤试验综合装置样机，配套操作规范及维护手册。

适用场景：电力系统绝缘子污秽度检测实验室、输变电设备外绝缘状态评估现场、防污闪工作定期巡检等。

常见问题

Q：该装置与传统方法相比，主要优势是什么？

A：主要优势在于集成化设计减少了样品转移环节，操作更简便；同时精密天平与干燥箱的配合提高了称重稳定性，降低了环境干扰，测量结果更可靠。

Q：装置对操作人员有何要求？

A：操作人员需了解基本称量原理和干燥箱使用方法，但无需特殊技能。装置操作流程固定，经过简短培训即可掌握，且不同人员操作结果一致性较好。

Q：装置如何保证长期使用中的测量准确性？

A：建议定期使用标准砝码校验电子天平，并清洁过滤架和干燥箱内部。装置结构设计便于维护，只要按规程保养，即可长期保持良好性能。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
