爪式PT二次电压便捷抽取装置 CNR220-209

项目背景

本文针对电力生产中的实际痛点，研发了爪式PT二次电压便捷抽取装置，有效提高了作业效率与安全水平。在变电站避雷器带电测试中，PT二次电压的稳定抽取是保障测试准确性的关键环节。传统作业方式下，作业人员需徒手将电压抽取夹固定于PT端子排，操作空间狭小、视线受阻，且端子间距紧凑，极易因夹子滑落或误触引发相间短路，导致保护误动或设备损坏，严重威胁电网安全与人身安全。

针对这一痛点，项目团队深入分析了现有工具的局限性，发现主要问题集中在夹持稳定性不足、绝缘防护欠缺以及操作流程依赖人工经验。为此，团队研发了爪式PT二次电压便捷抽取装置，旨在通过结构新型从源头消除安全隐患，实现电压抽取作业的标准化、安全化与实用化。

存在问题

• 夹持易脱落：传统夹子依靠弹簧力固定，在振动或拉扯下容易松脱，导致电压信号中断，需反复重接。
• 短路风险高：PT端子间距小，徒手操作时夹子易触碰相邻端子，引发相间短路，可能造成保护误动或设备故障。
• 绝缘防护不足：普通夹子绝缘层薄，耐压等级低，在潮湿或污秽环境下存在漏电隐患，威胁操作人员安全。
• 操作效率低：每次测试需两人配合，一人扶夹、一人接线，耗时费力，且受空间限制，作业难度大。
• 标准化缺失：不同操作人员手法差异大，夹持位置和力度不一，影响测试数据的稳定性和可比性。

创新目标

本项目的核心目标是设计一种专用电压抽取装置，通过爪式多触点夹持与可伸缩导电连杆结构，实现PT二次端子的稳定连接与便捷操作，同时提高绝缘防护等级，杜绝短路风险，最终达到“一次操作、稳定连接、安全实用”的作业标准。

技术方案

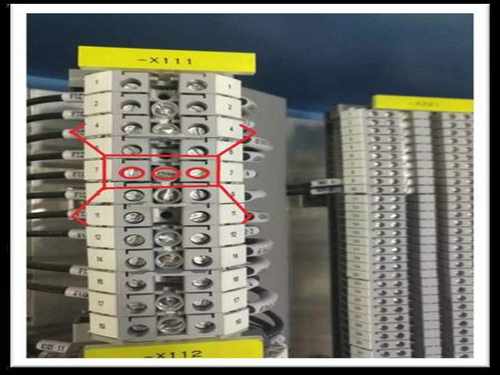

爪式PT二次电压便捷抽取装置由四个固定夹子、导电可伸缩连杆及绝缘手柄组成。每个夹子端部设有夹勾，可牢固勾住PT端子排的金属导电部分，夹子主体采用高绝缘性工程塑料，有效隔离带电体。装置中部为导电连杆，采用伸缩式设计，可根据端子排深入灵活调节长度，确保夹勾与端子内部导电连板紧密接触，实现电压信号的稳定抽取。

操作时，作业人员手持绝缘手柄，将四个夹子对准对应端子，轻推即可使夹勾自动咬合，无需徒手接触带电部分。连杆的伸缩调节使装置能适配不同型号的端子排，且夹子间距固定，从物理上隔离了相间短路的可能。整个操作过程单人即可完成，显著降低了作业难度和风险。

创新亮点

• 爪式自锁夹持：夹勾结构设计，确保夹子与端子牢固咬合，即使受外力拉扯也不易脱落，保障信号连续。
• 一体式绝缘防护：夹子及连杆外层均采用高绝缘材料，有效提高耐压水平，杜绝漏电隐患。
• 可伸缩连杆：连杆长度可调，适配不同深入和间距的端子排，提高装置通用性。
• 防短路结构：夹子间距固定且绝缘隔离，从设计上避免相间短路，防止设备误动。
• 单人实用操作：无需多人配合，简化作业流程，大幅缩短接线时间，提高测试效率。

落地应用效果

该装置已在多个变电站的避雷器带电测试中试用，作业人员反馈操作简便、连接稳定，未再发生夹子脱落或短路事件。测试数据稳定性明显提升，单次作业时间较传统方式缩短约一半，同时减少了对运行设备的影响，保障了电网供电稳定性。

产出物：爪式PT二次电压便捷抽取装置样机、使用说明书及测试报告。

适用场景：变电站避雷器带电测试、PT二次回路电压测量、继电保护调试等需从PT端子排抽取电压信号的作业场景。

常见问题

Q：该装置是否适用于所有型号的PT端子排？

A：装置的可伸缩连杆和夹勾设计使其能适配大多数常见端子排，但极端特殊型号可能需要定制夹头，建议使用前进行现场适配性检查。

Q：如何保证夹子与端子接触良好而不产生火花？

A：夹勾采用导电性能优良的金属材质，并设计有弹性压紧结构，确保与端子导电连板紧密贴合，接触电阻小，不会产生火花。

Q：装置使用后需要特殊维护吗？

A：日常使用后只需清洁夹勾表面的灰尘和污渍，并检查绝缘层是否有破损。建议定期进行绝缘耐压测试，确保长期使用安全。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
