抽芯式梅花触子专用拆卸工具 CNR220-164

项目背景

本文针对电力生产中的实际痛点，研发了抽芯式梅花触子专用拆卸工具，有效提高了作业效率与安全水平。在电力设备检修工作中，梅花触子作为开关柜等设备的关键连接部件，其拆卸与更换是检修流程中的常见环节。传统拆卸方式依赖多人配合，使用撬棍、锤击等原始手段，不仅效率低下，而且容易对触指造成不可逆的机械损伤，进而影响设备接触性能，埋下安全隐患。

随着电网设备运维精细化要求的提高，检修作业对工具的专门性、安全性提出了更高要求。针对梅花触子拆卸过程中存在的操作难度大、易损伤部件等问题，检修团队立足现场实际，研发了一款抽芯式梅花触子专用拆卸工具，旨在通过结构创新简化操作流程，降低作业风险，提高检修质量与效率。

存在问题

• 操作繁琐，人力投入大：传统拆卸需多人协同，一人扶持触子、一人敲击或撬动，配合难度高，且受作业空间限制，操作不便。
• 易损伤触指，影响接触性能：使用硬性敲击或撬动方式，受力不均易导致触指弯曲、变形，破坏触子与触臂的配合精度，引发接触电阻增大、发热等隐患。
• 作业效率低，耗时较长：单只触子拆卸需反复尝试调整，耗时较长，尤其在多触子批量检修场景下，整体工期被拉长。
• 安全风险较高：敲击过程中金属碎屑飞溅、工具滑脱等可能造成人员伤害，同时不当操作可能损坏设备其他部件。
• 工具适应性差：现场缺乏专用工具，检修人员常临时使用非标器具，难以保证操作规范性与一致性。

创新目标

设计一款结构简单、操作便捷、对触子无损伤的专用拆卸工具，实现单人即可完成梅花触子的快速、安全拆卸，同时兼顾不同规格触子的通用性，提高检修作业标准化水平。

技术方案

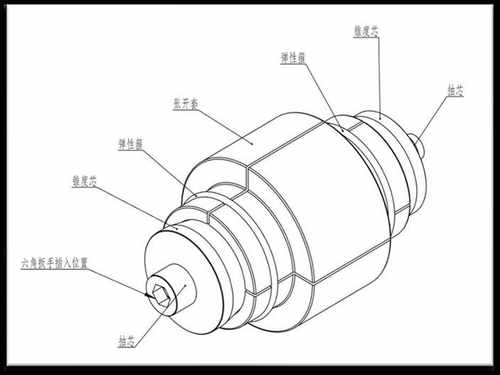

该工具整体采用金属材质加工而成，结构坚固耐用。核心设计包含锥度芯、张套及螺纹驱动机构。锥度芯外壁设有渐开锥面，与张套内锥孔配合；张套外圆均布若干纵向开口槽，形成可径向扩张的弹性瓣体。工具尾部集成六角驱动接口，配套专用扳手使用。

操作时，将工具整体插入梅花触子中心孔，使张套外壁与触指内壁贴合。随后旋转六角扳手，螺纹驱动锥度芯轴向移动，锥面渐开促进张套瓣体向外均匀扩张，从而平稳撑开触指，使触子与触臂分离。反向旋转即可卸力，工具可轻松取出。整个过程仅需一人操作，无需敲击或撬动，触指受力均匀且可控。

创新亮点

• 结构创新：采用锥度渐开与螺杆收紧复合机构，将旋转运动转化为径向扩张，实现触指的均匀撑开，避免局部应力集中。
• 操作便捷：单人即可完成拆卸，无需辅助人员配合，大幅简化作业流程，降低劳动强度。
• 保护触子：扩张过程为渐进式，触指受力方向沿径向均匀分布，有效避免传统方法中的弯曲变形风险，保障触子重复使用性能。
• 材质稳定：整体金属结构，强度高、耐磨性好，适应现场频繁使用环境，使用寿命较长。
• 通用性强：通过更换不同外径的张套，可适配多种规格梅花触子，提升工具利用率。

落地应用效果

该工具已在多个检修现场实际应用，检修人员反馈操作简便，原来需多人配合的拆卸作业现可由一人独立完成，单次拆卸时间明显缩短，且未再出现触指变形问题。工具的推广应用有效提升了检修效率与作业安全性，降低了因拆卸不当导致的设备故障率。

产出物：抽芯式梅花触子专用拆卸工具实物及配套使用说明。

适用场景：适用于各类开关柜梅花触子的检修拆卸作业，尤其适合空间狭小、需频繁更换触子的场景。

常见问题

Q：该工具是否适用于所有规格的梅花触子？

A：工具通过更换不同外径的张套来适配不同规格的触子，涵盖常见型号，具体可依据触子内径选择对应张套。

Q：使用该工具是否会对触子造成损伤？

A：不会。工具采用锥度渐开原理，触指受力均匀且可控，避免了传统敲击方式造成的变形损伤，可有效保护触子。

Q：操作过程中需要特别注意哪些事项？

A：操作前应确认工具规格与触子匹配，插入时确保工具轴线与触子中心对齐，旋转扳手时匀速施力，避免过快导致冲击。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
