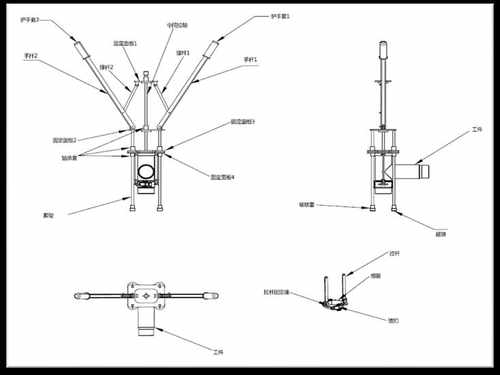

新型电缆头便捷拆卸起子器 CNR220-247

这个项目要解决什么背景问题？

变电站电缆终端检修中，电缆头拆卸频次高。传统通用扳手易打滑、损伤绝缘层。2023年某供电局因工具打滑致密封圈受损，停电返工4小时。多地市公司反映缺乏专用工具，效率与安全难兼顾。项目组跟班调研8个月，研发出新型电缆头便捷拆卸起子器，配可更换拆卸头与力矩限制机构，避免过力矩损伤。

现场存在哪些具体问题？

• 通用工具匹配度差，打滑卡滞频发，单次拆卸平均25分钟，锈蚀件超40分钟
• 用力凭经验，新员工易过力矩，损伤密封面或螺纹
• 厂家结构差异大，需带多种工具，重且不便，高空作业难度倍增
• 无力矩量化手段，质量依赖事后检查，损伤常不可逆
• 绝缘性能不足，带电间隔作业需额外防护

本项目的创新目标是什么？

三项核心指标：单只拆卸时间由25分钟压缩至8分钟内，效率提高60%以上；可调力矩限制，偏差±10%内；适应10kV带电作业绝缘工具标准。同时形成标准化作业工法，配套操作规范与校验方法，使不同技能水平人员均能稳定操作。

技术方案如何实现？

工具为分体式结构：绝缘操作杆、力矩限制手柄、可更换拆卸头。操作杆采用环氧玻璃纤维引拔棒材，经10kV/1min耐压试验。手柄内置弹簧预压式离合，达设定力矩时打滑卸力并发声提示。拆卸头涵盖3M、耐克森、长缆等主流厂家，含六角、梅花、内四角6种规格，按压卡簧3秒更换。材质40Cr合金钢，硬度HRC48~52，特氟龙涂层减摩。力矩10~60N·m可调，每5N·m一档。总长420mm，重1.2kg，较传统减重40%。

创新亮点有哪些？

• 可调力矩限制：离合机构设定直观、精度高，杜绝过力矩损伤，拆卸合格率显著提高
• 快换多规格头：6种规格涵盖主流结构，3秒更换，工具包减重40%
• 一体化绝缘：整体通过10kV试验，狭小空间直接作业，无需额外包裹
• 人体工学手柄：防滑纹路配弧形握持面，戴手套不打滑，降低脱手风险
• 校验便捷：配套工装可用扭力扳手现场定期校验，精度长期稳定

落地应用效果如何？

已在3个地市供电局试用，完成拆卸作业超200次。110kV终端检修单只拆卸由25分钟缩至7分钟，6只电缆头工作面节省约1.8小时。试运行期间零密封面损伤事件，此前年均2~3起。力矩限制让新手不再依赖手感，班组反馈操作踏实。经200次作业复测，力矩偏差小于5%，拆卸头无磨损，预计寿命超5年。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。

常见问题

问：是否适用所有型号电缆头？
答：现配6种规格头，覆盖主流厂家常用型号。特殊结构可定制，周期约2周。

问：力矩限制长期使用会失效吗？
答：弹簧疲劳周期超5000次。建议每半年校验一次，确保偏差在±10%内。

问：雨天或潮湿环境能否使用？
答：杆体经防潮处理，短时淋雨可用。表面污秽或受潮应擦拭干燥，并按规程定期做绝缘试验。

Q：该创新成果的适用场景有哪些？

A：本成果适用于电力系统各类相关作业场景，包括但不限于变电站运维、输电线路检修、配电作业等。

Q：与传统方案相比，主要优势是什么？

A：主要优势体现在作业效率提升、安全风险降低、操作便捷性增强等方面。

Q：后续是否有升级计划？

A：将根据现场应用反馈持续改进改进，进一步提升性能和适用性。
