基于行程量化的GIS刀闸时序特性精准测试技术研究与实践 CNR223-069

项目背景

本文针对电力生产中的实际痛点，研发了行程量化的GIS刀闸时序特性精准测试技术，有效提升了作业效率与安全水平。气体绝缘开关设备（GIS）因其结构紧凑、占地少、维护量小等优势，在电力系统中广泛应用。然而GIS设备为全封闭结构，隔离开关和接地开关的触头状态无法直接观察，只能通过外部位置指示器间接判断。若触头动作不到位或存在时序偏差，可能引发带负荷分合闸等严重事故，威胁电网安全运行。

南方电网GIS技术规范对隔离开关和接地开关的位置指示提出了明确要求，但现场运维和出厂监造中缺乏有效的量化检测手段。传统方法依赖人工经验判断，难以捕捉行程过程中的细微异常，导致部分隐患在投运前未被发现。因此，亟需一种能够准确测试GIS刀闸动作特性的技术方法，以提高设备全生命周期管理水平。

本项目立足现场实际需求，研究基于行程量化的GIS刀闸时序特性测试技术，旨在通过精确测量行程-时间曲线，量化判断触头动作状态，为设备验收和状态诊断提供客观依据。

存在问题

• 触头状态不可见：GIS全封闭结构使隔离开关和接地开关的触头位置无法直接观察，位置指示器仅能反映最终状态，无法反映动作过程是否正常。
• 动作时序难以量化：分合闸过程中各阶段的时间参数缺乏精确测量手段，无法判断是否存在卡涩、缓冲不良等隐患。
• 出厂验收依赖人工：监造人员多凭经验听声音、看指示，缺乏数据支撑，复核困难，易漏检。
• 数据记录不规范：传统测试记录多为纸质或简单电子表格，难以进行趋势分析和历史对比。
• 故障诊断效率低：发生拒动或误动后，排查原因耗时费力，缺少有效的特征曲线作为诊断依据。

创新目标

本项目旨在研发一套基于行程量化的GIS刀闸时序特性测试方法，通过高精度采集行程-时间数据，结合智能分析软件，实现对隔离开关和接地开关动作状态的自动判断，适应南网技术规范要求，并为监造和运维人员提供便捷、实用、安全的检测工具。

技术方案

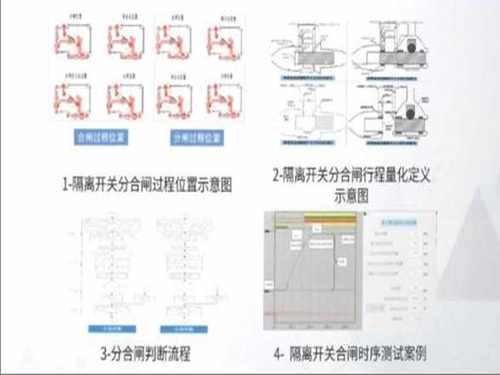

本方法的核心是采用高精度行程传感器，在刀闸分合闸过程中实时记录动触头位移随时间的变化，形成完整的行程-时间特性曲线。通过分析曲线中的关键特征点，如启动时刻、运动速度、到位时刻、缓冲过程等，可准确判断触头是否完全合闸或分闸，以及动作过程是否平稳。

配套开发的智能分析软件，内置南网技术规范判定逻辑，可自动导入现场采集数据，生成测试报告，并给出合格与否的结论。软件界面简洁，操作流程标准化，监造人员只需按提示连接传感器、启动测试，即可获得结果，同时支持数据存储和追溯，便于复核和对比。

测试装置采用便携式设计，现场安装方便，不影响设备正常运行，安全性高。整个测试过程不改变设备原有结构，适用于出厂试验和现场交接试验。

创新亮点

• 行程量化：首次将行程-时间曲线应用于GIS刀闸状态判断，将不可见的触头动作转化为可视化的数据特征。
• 智能判定：软件自动比对标准曲线，减少人为误差，提高检测一致性和稳定性。
• 操作安全：非侵入式测量，不影响设备绝缘性能，测试过程安全可靠。
• 便捷高效：整套装置轻便易携，软件向导式操作，单次测试耗时短，显著提升工作效率。
• 可追溯性强：测试数据自动存储，支持历史查询和趋势分析，为设备状态评估提供数据基础。

落地应用效果

本成果已在多个GIS设备出厂监造和现场交接试验中试用，成功发现数起隔离开关动作不到位、行程曲线异常等问题，避免了设备带缺陷投运。应用结果表明，该方法能有效弥补传统检测手段的不足，显著提高GIS刀闸验收的准确性和效率。

产出物：便携式GIS刀闸行程测试装置一套，配套智能分析软件一套，测试作业指导书一份。

适用场景：GIS设备出厂验收、现场交接试验、预防性维护、故障诊断等场景。

常见问题

Q：该测试方法是否适用于所有类型的GIS设备？

A：本方法基于通用行程测量原理，适用于各电压等级、各厂家生产的GIS隔离开关和接地开关，只需根据具体结构选择合适的传感器安装附件。

Q：测试过程中需要停电吗？

A：测试在设备停电状态下进行，确保安全。装置为非侵入式，不会对设备造成损伤。

Q：软件分析结果是否完全替代人工判断？

A：软件提供客观的量化结果和合格判定，但最终结论仍需专门技术人员结合现场情况综合确认，软件作为辅助决策工具。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
