创新驱鸟装置：守护配电线路安全的绿色卫士 CNR220-521

项目背景

本文针对电力生产中的实际痛点，研发了创新驱鸟装置：守护配电线路安全的绿色卫士，有效提升了作业效率与安全水平。配电线路柱上开关接线柱附近是鸟类筑巢的高发区域。喜鹊等鸟类常在A、C相接线柱处停留、游走并搭建巢穴，巢材跨接带电部位后极易引发短路跳闸和接地故障。这类故障具有季节性和反复性，是配电运维中持续存在的隐患。

传统驱鸟工具多依赖风车转动、反光带或超声波等方式，普遍存在能源供应不稳定、作用范围有限、长期效果衰减等问题。部分装置需要外部电源或定期更换电池，在柱上开关这一特定位置安装和维护都不方便，运维人员难以持续投入。

项目立意在于利用鸟类飞行时的自身势能和杠杆原理，设计一种无需外部能源、可带电安装的驱鸟装置，从源头减少鸟害引发的线路故障。

存在问题

• 鸟害故障反复发生。喜鹊等鸟类在接线柱附近筑巢，巢材接触带电部位后直接导致短路跳闸和接地故障，影响供电可靠性。
• 传统驱鸟工具能源受限。风车、反光带受天气影响大，超声波装置需外部供电，在柱上开关位置难以保证长期稳定运行。
• 安装维护不便。柱上开关位于高处，传统装置安装往往需要停电配合，增加了作业难度和停电时间。
• 针对性不足。通用驱鸟产品未针对A、C相接线柱这一特定位置设计，防护效果有限。
• 投入产出不匹配。部分装置采购成本高、更换频繁，而鸟害故障造成的损失同样不可忽视。

创新目标

研制一种适用于10千伏配电线路柱上开关接线柱附近的驱鸟装置，利用鸟类飞行势能和杠杆原理实现无源驱鸟，具备带电安装条件，在减少鸟害故障的同时控制装置成本。

技术方案

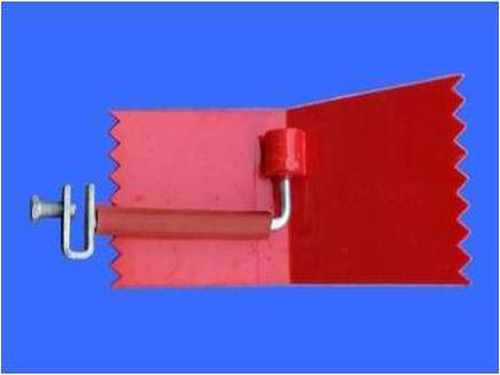

装置由翻斗、固定装置和底座组成。翻斗安装在底座上，通过固定装置固定在柱上开关接线柱附近。当鸟类飞近并接触翻斗时，其飞行势能转化为动能，在杠杆原理作用下使翻斗翻转，鸟类因落脚点失稳而离开，达到驱鸟目的。整个过程不依赖外部电源，也不需要传感器或控制电路。

材料方面，装置采用ABB塑料和A3钢。ABB塑料保证电绝缘性能，A3钢提供机械强度，两者结合使装置在户外环境下保持结构稳定。装置主要安装于10千伏配电线路柱上开关的A、C相接线柱附近，这一位置是鸟类筑巢和停留的高发点。

安装时使用配套工具，可在线路带电状态下完成作业，无需停电配合。运维人员按固定装置定位、底座固定、翻斗装配的步骤操作，单次安装时间明显缩短，减少了对正常供电的影响。

创新亮点

• 无源驱动：利用鸟类飞行势能和杠杆原理实现翻斗翻转，不需要外部电源、电池或控制电路，避免了能源供应不稳定带来的问题。
• 带电安装：配套安装工具支持线路带电作业，无需停电即可完成装置安装，提高了工作效率，减少了停电时间。
• 材料可靠：采用ABB塑料和A3钢，兼顾电绝缘性能和机械强度，适应户外长期运行。
• 定位明确：针对10千伏配电线路柱上开关A、C相接线柱附近设计，直接作用于鸟害高发位置。
• 成本可控：每只驱鸟器成本约130元，安装工具约800元，相比鸟害故障损失，投入产出比合理。

落地应用效果

该装置在多个地区的配电线路柱上开关接线柱附近安装后，有效防止了鸟害引发的线路故障，为配电线路安全可靠运行提供了保障。装置在电力行业内部获得认可并得到推广，也吸引了学生和教师的关注。从产业化角度看，随着柱上开关数量不断增加，驱鸟装置需求持续增长，产业单位转化该成果后预计每年可获得2万元以上的收益。

产出物：驱鸟装置成品（含翻斗、固定装置、底座）及配套带电安装工具。

适用场景：10千伏配电线路柱上开关接线柱附近，尤其适用于喜鹊等鸟类活动频繁、鸟害故障多发的区域。

常见问题

Q：装置需要外部供电吗？

A：不需要。装置利用鸟类飞行时的势能和杠杆原理驱动翻斗翻转，无外部电源、电池或控制电路。

Q：安装时需要停电吗？

A：不需要。配套安装工具可在线路带电状态下协助完成安装，减少停电时间。

Q：装置主要安装在什么位置？

A：主要安装在10千伏配电线路柱上开关的A、C相接线柱附近，这一位置是鸟类筑巢和停留的高发点。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
