绝缘保护伞：守护带电作业安全的创新利器 CNR220-520

项目背景

本文针对电力生产中的实际痛点，研发了绝缘保护伞：守护带电作业安全的创新利器，有效提升了作业效率与安全水平。特别是在220kV同杆塔并架输电线路的中相带电作业中，地电位人员极易受到上相导线的威胁。一旦人体与上相导线无法保证足够的安全距离，就可能引发带电导线对作业人员放电，造成人身伤亡事故及线路跳闸故障。

传统作业方式下，作业人员缺乏有效的物理隔离手段，安全防护主要依赖严格的距离控制和监护，安全裕度有限。为解决这一难题，项目团队研制了绝缘保护伞这一新型产品，旨在为带电作业人员提供稳定的安全屏障。

存在问题

• 安全距离难以保证：在220kV同杆塔并架线路中相带电作业时，地电位人员与上相导线之间的安全距离受塔型、作业位置和人员动作影响，难以始终保持足够裕度。
• 放电风险突出：一旦人体与上相导线距离不足，可能引发带电导线对作业人员放电，直接威胁人身安全，并可能导致线路跳闸故障。
• 传统防护手段有限：现有安全措施多依赖距离监护和作业规范，缺乏主动、稳定的物理隔离装置，安全系数提高空间受限。
• 停电作业代价高：若采用停电方式消除风险，将造成供电中断，带来经济损失、电网风险及社会影响。
• 工具携带与操作不便：部分传统防护工具体积大、重量重，增加了作业人员劳动强度，影响作业效率。

创新目标

研制一种可带电安装、安全稳定的绝缘防护装置，在中相带电作业时于上相导线与作业人员之间形成有效隔离，确保安全距离，降低放电风险，同时兼顾便携性和操作效率，实现无需停电即可开展线路维护工作。

技术方案

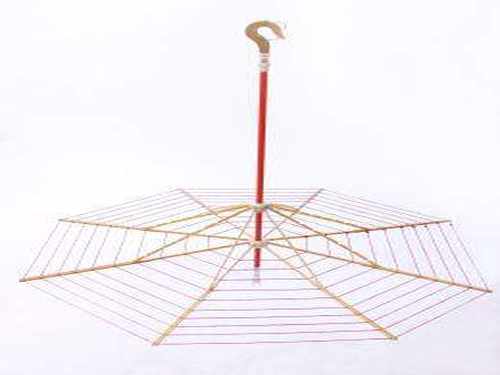

绝缘保护伞采用伸缩式结构设计，整体借鉴雨伞形状，在保证绝缘性能的前提下有效降低工具重量。伞面与固定环、绝缘拉绳等部件配合，形成稳定的悬挂式防护结构。使用时，上相导线与伞面之间可形成至少2.1米的安全距离，下方与横担之间则形成一个安全的工作空间。

操作流程方面，工作人员先将绝缘杆伸展，配合上横担工作人员手提绝缘绳，将绝缘保护伞挂在上相导线上。随后通过固定环上的绝缘绳，将绝缘拉绳的末端捆扎在杆塔的角钢等构件上，完成固定。整个安装过程无需停电，可在带电状态下完成。

该装置结构简单，安装携带方便，实用性强，能够有效消除安全隐患，提高作业安全系数。

创新亮点

• 物理隔离：通过伞面在上相导线与作业人员之间形成可靠屏障，确保至少2.1米的安全距离，降低放电风险。
• 伸缩便携：采用伸缩设计，体积小、重量轻，结构简单，便于携带和现场安装。
• 仿生设计：借鉴雨伞形状，进一步降低工具重量，减少工作人员劳动强度，提高工作效率。
• 带电作业：无需停电即可进行线路维护工作，提高可用系数，避免停电造成的经济损失、电网风险及社会影响。
• 专利认可：取得国家专利，并荣获第六届全国电力职工技术成果三等奖、冀北电力有限公司“冀翼杯”十大职工创新创效优秀成果提名奖等荣誉。

落地应用效果

绝缘保护伞在实际应用中展现了出色性能。它保证了电网的坚强稳定，避免了停电对企事业单位和人民群众造成的影响，提高了用户满意度。同时，该成果的推广使用有利于电力部门树立良好的企业形象，进一步提高服务质量和市场竞争力。

产出物：绝缘保护伞成套装置，包括伸缩绝缘杆、伞面、固定环及绝缘拉绳等部件。

适用场景：220kV同杆塔并架输电线路中相带电作业，以及其他需要在上相导线与作业人员之间设置绝缘隔离的带电作业场景。

常见问题

Q：绝缘保护伞安装是否需要停电？

A：不需要。该装置可在带电状态下完成安装，无需停电即可进行线路维护工作。

Q：绝缘保护伞如何保证安全距离？

A：安装后，上相导线与伞面之间形成至少2.1米的安全距离，下方与横担间形成安全工作空间，有效降低放电风险。

Q：绝缘保护伞是否获得专利和行业认可？

A：是的。该成果取得国家专利，并荣获第六届全国电力职工技术成果三等奖、冀北电力有限公司“冀翼杯”十大职工创新创效优秀成果提名奖等荣誉。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
