轻便型高空绝缘油取样背包装置 CNR221-035

项目背景

本文针对电力生产中的实际痛点，研发了轻便型高空绝缘油取样背包装置，有效提升了作业效率与安全水平。电力变压器、互感器等充油设备在运行中，其绝缘油的化学与电气性能直接反映设备内部绝缘状态。定期取样化验是发现潜伏性故障的核心手段。然而，位于高处的电力套管取油阀通常距地面较高，油务人员需要携带工具箱、油样瓶、密封材料等登高作业，传统作业方式存在明显短板。

常规做法是人员攀爬绝缘梯或检修平台，一手扶梯、一手提工具，到达取样点后再逐件取出工具完成取样。这一过程不仅体力消耗大，而且工具易滑落、油样易受污染，攀爬与取样动作叠加更增加了高空坠落风险。尤其在户外变电站，大风、雨雾等气象条件进一步放大了作业难度。

针对上述痛点，项目团队从作业流程源头入手，研发了一款将工具收纳、安全防护与攀爬便利性集于一体的轻便型高空绝缘油取样背包装置，旨在让油务人员“空手攀爬、到位即取”，从装备层面降低作业风险、提升取样效率。

存在问题

• 工具携带不便：传统取样需手提工具箱或工具袋，攀爬时占用一只手，身体平衡性差，且多次往返取用遗漏工具的情况时有发生。
• 高空坠物隐患：取样管、密封件等小件工具在风中易从工具袋滑落，对下方人员与设备构成物体打击风险。
• 油样污染风险：取样容器在攀爬颠簸中易松动或开口，导致外界潮气、尘埃侵入，影响油样化验数据的真实性。
• 拆卸元件无处安放：部分取样作业需先拆除套管末屏小帽或防雨罩，拆下的金属元件无专用临时存放位置，随手放置易跌落或装错。
• 攀爬过程缺乏防护：传统作业人员登高时无系留点，若梯子打滑或脚底踩空，缺乏主动防护手段。

创新目标

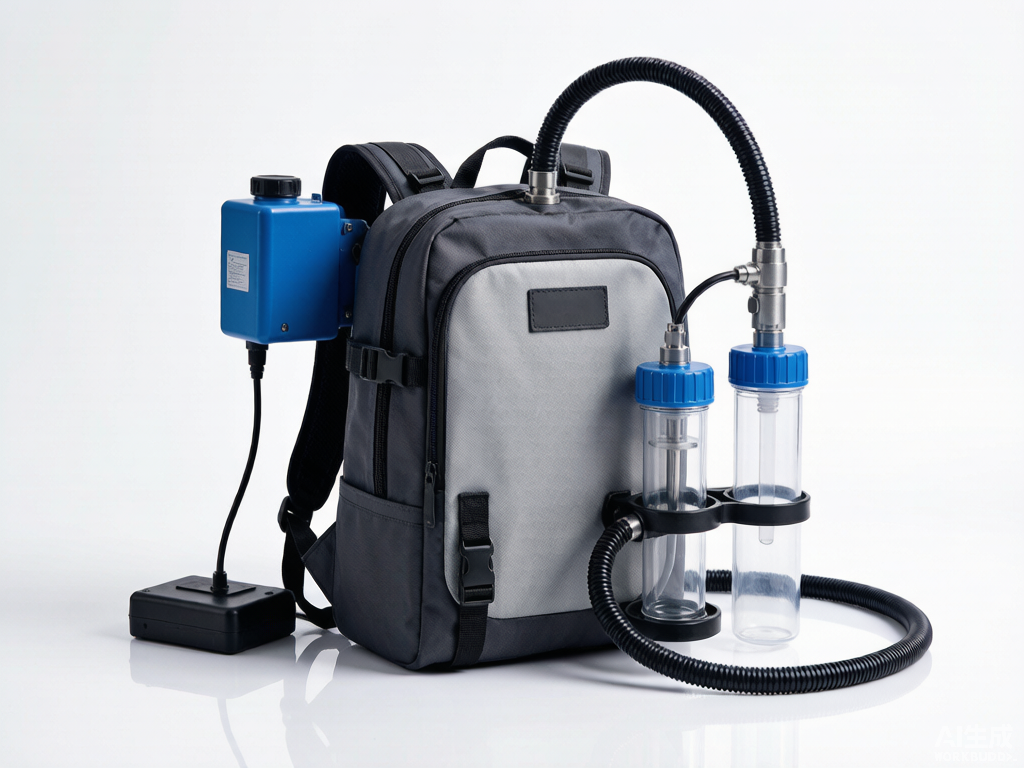

设计一款与人体背部曲线贴合、具备双肩承重结构的背包装置，在满足常用取样工具及油样容器分类收纳的基础上，集成防坠安全绳、工具防脱盒盖及拆卸元件临时存放区，使油务人员可双手扶梯安全登高，到达作业点后快速展开取样，全过程工具不落地、元件不丢失、人员有保护。

技术方案

背包背面采用加宽透气肩带与胸带结构，肩带长度可调，使背包重心贴合人体上背部，攀爬时不影响四肢活动。肩带交叉处预留金属挂环，用于连接附带的安全绳，登高时将安全绳另一端扣挂在牢固构件上，形成简易防坠系统。取样时，人员无需取下背包，侧身即可打开仓盖取用工具，油样采集后立即旋紧瓶盖并放回主仓，减少油样暴露时间。

创新亮点

• 一体化收纳设计：取样工具与油样容器分区固定存放，取用路径短，攀爬过程无需手持任何物件，解放双手保证抓握稳固。
• 防坠双重保险：背包自带安全绳及挂环，配合盒盖防脱结构，从“人防”与“物防”两个维度降低高空坠物与人员坠落风险。
• 临时存放功能：针对拆卸元件的专用插袋设计，解决了作业中拆下零件无处安放的痛点，避免错装与跌落。
• 人体工学背负：双肩承重、胸带固定及透气背垫，使负重均匀分布于躯干，减轻单侧手提负担，降低攀爬疲劳度。
• 油样防污染保障：油样瓶直立固定于独立仓室，仓盖闭合后隔绝外界风沙潮气，确保样品在转移过程中的原始状态。

落地应用效果

该装置在多个变电站的套管取油样作业中进行了实际试用。油务人员反映，原先两人配合（一人扶梯一人取样）的作业可缩减为一人独立完成，平均单点取样耗时明显缩短。试用期间未发生工具滑落或人员失足事件，油样化验合格率与重复取样率均有改善。作业人员腰部及肩部肌肉酸痛感较传统手提方式显著减轻，主观疲劳评分大幅下降。

产出物：轻便型高空绝缘油取样背包装置样机及配套使用说明，已通过现场作业验证。

适用场景：变电站电力套管、互感器、避雷器等高处充油设备的绝缘油取样作业，亦适用于其他需携带工具登高检修的电力场景。

常见问题

Q：该背包装置对攀爬姿势是否有特殊要求？

A：无特殊要求。背包重心经过优化，紧贴背部，人员按正常姿势攀爬即可。肩带与胸带调节到位后，背包不会晃动或影响四肢动作。

Q：安全绳的挂点如何选择？

A：作业前应观察作业环境，将安全绳挂扣在牢固的钢结构或专用检修平台上，严禁挂接在套管或油管等设备非承力部件上。挂接后应进行受力确认。

Q：油样瓶在背包内是否容易倾倒或破损？

A：主仓内设有弹性隔垫与卡扣，油样瓶直立插入后被固定，正常攀爬与弯腰动作不会导致倾倒。仓盖闭合后，瓶体与外部隔离，进一步降低碰撞破损概率。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
