通用型便携式防触电智能剥线器 CNR221-043

项目背景

本文针对电力生产中的实际痛点，研发了通用型便携式防触电智能剥线器，有效提升了作业效率与安全水平。配网电缆剥线作业长期依赖手工刀具与通用工具。作业人员需在有限空间内完成绝缘层剥离，同时避免损伤内芯。随着电缆规格增多，传统方式对操作经验的依赖越来越明显。

剥线过程中，刀具切入深入难以精确控制。力度稍大即伤及线芯，力度不足则需反复切割。线缆管路过大时，工具难以卡扣固定，操作位置受限。更关键的是，剥线时若刀具触碰线芯，操作人员面临触电风险。

针对上述问题，项目组研发了一种通用型便携式防触电智能剥线器，目标是在不损伤线芯的前提下，提高剥线效率并保障操作安全。

存在问题

• 效率低下：手工剥线需多次切割和修整，单次作业耗时长，批量作业时尤为明显。
• 易损伤内芯：刀具切入深度依赖手感，稍有不慎即划伤线芯，造成返工或报废。
• 适配性差：不同直径和表皮厚度的线缆需更换不同工具，通用性不足。
• 管路卡扣困难：线缆管路过大时，传统工具难以固定，剥线位置受限。
• 触电风险：剥线时刀具触碰线芯无任何提示，操作人员面临直接触电危险。

创新目标

研发一款可适应不同线径、操作灵活、具备防触电报警功能的便携剥线器，在提高剥线效率的同时，降低内芯损伤率和作业安全风险。

技术方案

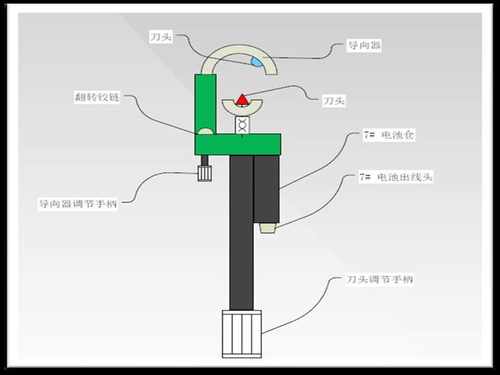

剥线器顶部采用圆弧形导向器设计，可包裹导线并防止其移动。通过调节刀片伸缩量，切程线径涵盖6mm至240mm，适应不同直径和表皮厚度的线缆。翻转铰链作为活动机械部件，解决了线缆管路过大难以卡扣的问题，调节导向器方向后可适应不同位置的剥线操作。

剥线器设置出线口，可外接报警器。当刀具触碰到线芯时，报警器及时提示操作人员，防止触电事故。整体体积小巧，便携性强，方便外出携带使用。

操作流程：根据线缆规格调节刀片伸缩量，将导向器包裹导线并固定，翻转铰链卡扣到位后旋转剥线器完成剥离。若触碰线芯，报警器立即发出提示。

创新亮点

• 宽域适配：通过刀片伸缩调节，切程线径涵盖6mm至240mm，适应多样化剥线需求。
• 圆弧导向：顶部圆弧形导向器可轻松包裹导线并防止移动，实现快速安全剥线。
• 翻转铰链：解决线缆管路过大难以卡扣的问题，调节导向器方向即可适应不同剥线位置。
• 防触电报警：出线口可外接报警器，触碰线芯时及时提示，有效防止触电事故。
• 便携设计：体积小巧，便携性强，适合外出携带和现场作业。

落地应用效果

该剥线器在配网作业中投入使用后，剥线效率明显提升，内芯损伤率大幅下降。操作人员无需反复切割和修整，单次剥线时间显著缩短。防触电报警功能在多起作业中及时提示线芯触碰，避免了潜在触电事故。

便携性使该工具适合外出携带，在狭窄空间和高处作业中同样适用。翻转铰链和导向器调节功能减少了工具更换频次，作业连续性得到改善。

产出物：通用型便携式防触电智能剥线器样机及配套报警器。

适用场景：配网电缆剥线作业、狭窄空间及高处剥线操作、不同直径和表皮厚度的线缆处理。

常见问题

Q：剥线器如何适应不同直径的线缆？

A：通过调节刀片伸缩量，切程线径覆盖6mm至240mm，可适应不同直径和表皮厚度的线缆。

Q：防触电报警功能如何工作？

A：剥线器设置出线口，可外接报警器。当刀具触碰到线芯时，报警器及时提示操作人员，防止触电事故。

Q：线缆管路过大时如何固定？

A：剥线器采用翻转铰链结构，解决了管路过大难以卡扣的问题，调节导向器方向后可适应不同位置的剥线操作。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
