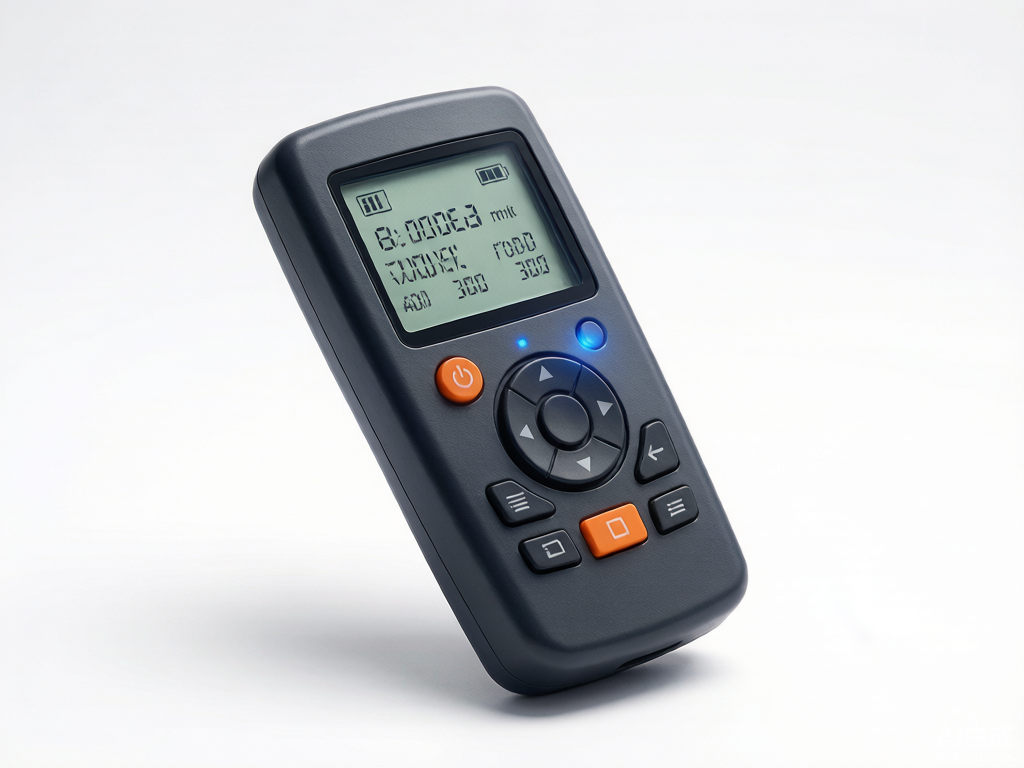

新型智能遥控器：原理、性能与产业化前景 CNR221-170

项目背景

本文针对电力生产中的实际痛点，研发了智能遥控器：原理、性能与产业化前景，有效提升了作业效率与安全水平。电力作业中，抛挂牵引绳等操作需要人员在设备附近手动完成，作业范围受限于现场条件。传统遥控器按键数量少、功能单一，难以传递更多控制指令，且多采用一次性电池供电，更换频繁，影响使用效率。

随着输变电设备种类增多，对遥控操作的灵活性和稳定性提出更高要求。原有遥控器电路设计简单，无法嵌入高性能无线模块，导致通讯距离短、数据量小，难以适应复杂作业场景的需求。

本项目旨在重新设计遥控器电路板，在有限按键数量下实现更多数据量和控制量的传递，同时采用锂电池供电和充电保护电路，提高遥控器的便携性与实用性，为电力作业提供更适用的遥控工具。

存在问题

• 按键数量有限，控制功能不足。传统遥控器通常仅支持少量固定指令，无法传递更多数据量，难以适配多种输变电设备的操作需求。
• 通讯距离短，涵盖范围受限。原有无线模块性能较低，通讯距离无法适应抛挂牵引绳等作业范围的要求，操作人员需靠近设备才能有效控制。
• 供电方式不便，更换电池频繁。采用一次性电池供电，电量耗尽后需更换电池，增加了使用成本和作业中断风险。
• 电路板体积大，外壳设计受限。原有电路布局不够紧凑，无法嵌入小体积高性能模块，导致遥控器整体尺寸偏大，便携性差。
• 缺乏充电保护，电池寿命受影响。没有专用的充电管理电路，锂电池充电过程无法精确控制，存在过充或充电不足的问题。

创新目标

在保持遥控器小体积的前提下，通过重新设计电路板，嵌入无线通讯模块和单片机控制单元，实现仅用四个按键传递更多数据量和控制量；采用锂电池供电并集成充电保护电路，支持USB接口充电循环使用；选用高性能无线收发模块，使通讯距离适应电力作业中抛挂牵引绳等作业范围的需求，提高遥控器的便捷性和实用性。

技术方案

新型智能遥控器由七大核心组件构成：单片机控制单元、无线收发模块、一键开关机电路、二极管指示电路、蜂鸣器驱动电路、按键电路以及锂电池充电保护电路。单片机驱动整体逻辑，无线收发模块负责数据传递，按键电路在有限按键下通过编码方式传递更多控制指令。

无线收发模块选用SI4432无线通讯模块，工作在433.92M的国际通用ISM频段，最高调制速率可达256KBPS，通讯距离远达1000米左右。该模块体积小，可镶嵌在电路板背面，使整个电路板能放入更小的外壳中。锂电池充电保护电路采用TP4056芯片，具备高精度的充电电压和可编程的充电电流，用户可通过USB接口连接充电器为遥控器内锂电池充电。

操作流程：用户按下按键，单片机控制单元将按键信号编码后通过无线收发模块发送；接收端解析指令并执行相应控制。一键开关机电路控制电源通断，二极管指示电路和蜂鸣器驱动电路提供状态反馈。充电时，通过USB接口连接充电器，TP4056芯片管理充电过程，保障锂电池安全循环使用。

创新亮点

• 小体积嵌入：重新设计电路板，将无线通讯模块嵌入背面，使电路板能放入更小外壳，提高便携性。
• 四键多控：利用单片机驱动，仅四个按键即可传递更多数据量和控制量，扩展操作功能。
• 远距离通讯：采用SI4432模块，工作在433.92M频段，通讯距离达1000米左右，适应电力作业范围需求。
• 充电循环使用：采用锂电池供电，TP4056芯片提供高精度充电电压和可编程充电电流，支持USB接口充电。
• 一键开关机：集成一键开关机电路，简化操作，配合二极管指示和蜂鸣器驱动，提高使用便捷性。

落地应用效果

该新型智能遥控器已完成实验室环境验证，展现出良好的性能和实用性。在实验室条件下，遥控器实现了四键传递多指令、远距离通讯和USB充电循环使用等功能，验证了电路设计和模块选型的可行性。

在产业化方面，该遥控器可配合各种输变电设备使用。虽然具体经济效益难以估算，但其小巧的体积、远程遥控能力、充电便捷性以及一键开关机功能，使其具有广阔的应用前景。随着电力行业对智能化操作需求的提升，该遥控器有望成为各类输变电设备遥控操作的重要工具。

产出物：新型智能遥控器样机，包含单片机控制单元、SI4432无线收发模块、TP4056充电保护电路等七大核心组件，已完成实验室环境验证。

适用场景：各类输变电设备的遥控操作，尤其适用于抛挂牵引绳等需要一定作业范围的电力现场。

常见问题

Q：新型智能遥控器如何实现仅四个按键传递更多控制量？

A：通过单片机控制单元对按键信号进行编码，利用无线收发模块发送编码后的数据，接收端解析后执行相应指令，从而在有限按键下扩展控制功能。

Q：该遥控器的通讯距离能否满足实际作业需求？

A：无线收发模块选用SI4432，工作在433.92M频段，通讯距离远达1000米左右，完全满足电力作业中抛挂牵引绳等作业范围的需求。

Q：锂电池充电保护电路有何特点？

A：采用TP4056芯片，具备高精度的充电电压和可编程的充电电流，用户可通过USB接口连接充电器为遥控器内锂电池充电，支持循环使用，方便快捷。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
