输电线路防藤蔓保护装置 CNR222-012

项目背景

本文针对电力生产中的实际痛点，研发了输电线路防藤蔓保护装置，有效提升了作业效率与安全水平。输配电线路多穿越山区、丘陵与植被茂密地带，杆塔拉线及铁塔塔身长期暴露在自然环境中。藤蔓类植物生长迅速，一旦攀附拉线并向上蔓延，会逐渐覆盖杆塔构件，给线路运行带来持续隐患。

藤蔓攀爬引发的故障具有隐蔽性和反复性。植物沿拉线上升后，可能搭接带电部位，造成接地或短路；同时藤蔓为蛇类等动物提供了攀爬通道，动物活动引发的线路跳闸在多地均有发生。传统清理方式依赖人工定期砍伐，受地形和周期限制，往往清理后不久便重新生长，维护成本高且难以根治。

基于这一实际需求，项目团队提出研制一种安装于杆塔拉线及铁塔上的防藤蔓保护装置，通过物理结构同时抑制藤蔓生长和动物攀爬，从源头降低此类隐患的发生概率。

存在问题

• 藤蔓生长快、清理周期短。植被茂密区域藤蔓在生长季蔓延迅速，人工清理后短时间内即重新攀附，难以保持长期效果。
• 攀附后易引发线路故障。藤蔓沿拉线上升至带电部位附近，遇潮湿或大风天气可能造成接地、短路，影响供电可靠性。
• 为动物提供攀爬通道。拉线成为蛇类等动物上塔的路径，动物活动引起的跳闸事故时有发生，且难以提前预判。
• 人工维护成本高。山区杆塔分布分散，清理作业需登杆或借助工具，耗时长、强度大，且存在一定作业风险。
• 缺乏专用防护手段。现有措施多为事后清理，缺少一种可长期安装、持续发挥作用的专用防护装置。

创新目标

研制一种结构简洁、安装方便、成本合理的杆塔防藤蔓保护装置，在不影响线路正常运行的前提下，同时实现抑制藤蔓攀爬、减缓藤蔓生长、阻挡动物上塔三重功能，并兼顾现场作业人员的临时避雨需求，为输配电线路提供一种可推广的常态化防护手段。

技术方案

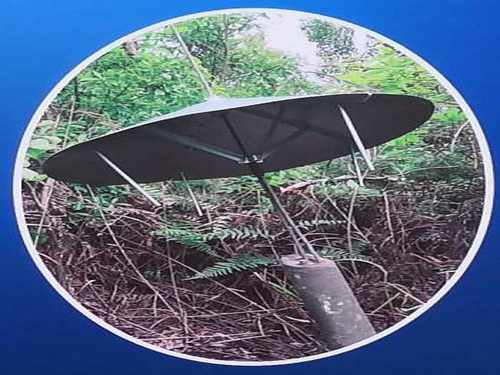

装置由线夹、遮光斗和导引针三个关键部件集成而成。线夹用于将装置固定在杆塔拉线或铁塔构件上，安装位置通常选在距离地面1.5至2.0米处，这一高度既便于施工，又能拦截藤蔓向上攀爬的起始段。遮光斗为藤蔓提供一段封闭的生长空间，导引针则位于装置内部顶端。

其工作原理分为两个层面。当藤蔓生长到装置内部顶端时，导引针改变其生长方向，引导藤蔓向下回折，阻止其继续向上延伸；与此同时，遮光斗遮挡阳光，使进入装置内部的藤蔓无法正常进行光合作用，生长速度明显减慢。两个机制相互配合，形成对藤蔓攀爬的持续抑制。

在操作流程上，装置安装简易，无需复杂工具。作业人员将线夹卡固在拉线或铁塔相应位置，调整遮光斗朝向，确认导引针处于内部顶端即可。安装完成后基本免维护，仅需在日常巡视时查看装置是否松动或破损。除防藤蔓外，遮光斗的封闭结构还能阻挡蛇类等动物沿拉线攀爬，在特殊天气下也可作为线路维护人员的临时避雨点。

创新亮点

• 结构集成：将线夹、遮光斗、导引针三个部件集于一体，用简单结构同时解决藤蔓攀爬和动物上塔两类问题。
• 双重抑制：导引针改变藤蔓生长方向，遮光斗削弱光合作用，物理引导与光照抑制相结合，减缓生长效果明显。
• 安装便捷：安装位置选在距地面1.5至2.0米处，无需登高作业，普通工具即可完成，适合大批量推广。
• 成本合理：装置用料少、加工简单，单套成本低，相比反复人工清理具有明显的经济性。
• 功能延伸：在防藤蔓和防动物之外，还可作为维护人员的临时避雨点，为现场作业提供额外便利。

落地应用效果

装置在输电线路杆塔拉线及铁塔上完成安装后，经过一段时间的现场运行观察，藤蔓攀爬高度得到有效控制，未再出现藤蔓搭接带电部位的情况；蛇类等动物沿拉线上塔的现象明显减少，相关线路跳闸次数下降。装置本身未对线路正常运行造成影响，安装后基本无需维护。

从综合效益看，该装置减少了人工清理频次，降低了登杆作业风险，为线路安全稳定运行提供了持续保障，具备在植被茂密区域推广的条件。

产出物：输电线路防藤蔓保护装置成品及配套安装方法。

适用场景：植被茂密区域的输配电线路杆塔拉线、铁塔，以及蛇类活动频繁地段的线路防护。

常见问题

Q：装置安装后需要经常维护吗？

A：不需要。装置结构简单、无活动部件，安装后基本免维护，日常巡视时查看是否松动或破损即可。

Q：遮光斗会不会影响线路正常运行？

A：不会。装置安装在杆塔拉线或铁塔构件上，与带电部位保持安全距离，现场运行中未对线路造成影响。

Q：该装置适用于哪些线路区段？

A：适用于植被茂密、藤蔓生长旺盛区域的杆塔拉线及铁塔，也适合蛇类活动频繁地段的线路防护。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
