通用智能开关应急操作箱的创新研发 CNR222-051

项目背景

本文针对电力生产中的实际痛点，研发了通用智能开关应急操作箱的创新研发，有效提高了作业效率与安全水平。但在实际运行中，受操作机构卡涩、控制回路异常或电源失效等因素影响，智能开关在紧急状态下可能出现分合闸拒动，若处理不及时，易扩大停电范围，甚至危及设备与人身安全。

传统应急处理依赖人工现场手动操作机构或更换备件，流程繁琐、耗时较长，且对操作人员技能要求高。尤其在故障抢修场景下，时间窗口有限，亟需一种便携、实用、稳定的应急操作手段。

针对上述痛点，项目组研发了通用智能开关应急操作箱，旨在为智能开关拒动提供快速、安全的应急分合闸解决方案，提高配网故障处置效率与系统供电稳定性。

存在问题

• 应急操作依赖人工：传统方式需运维人员攀爬杆塔或进入开关柜手动操作，劳动强度大，且存在触电与机械伤害风险。
• 处理时效性差：从发现拒动到完成操作往往耗时较长，导致故障隔离与复电延迟，扩大停电影响范围。
• 设备适配性不足：不同厂家、不同型号的智能开关其操作接口与电压参数存在差异，通用性差，现场常需携带多种专用工具。
• 电源保障困难：事故现场常伴随站用电源或操作电源失效，缺乏独立、稳定的应急动力源。
• 操作安全性欠缺：手动操作缺乏电压监控与放电保护，易因误操作或残余电荷引发人身伤害或设备损坏。

创新目标

研发一款结构轻便、操作简单、通用性强的应急操作箱，以交流手摇发电为动力源，通过电容储能释放电压脉冲，实现对永磁真空断路器快速、可控的紧急分合闸操作，显著缩短应急处理时间，提高作业安全性与设备适配范围。

技术方案

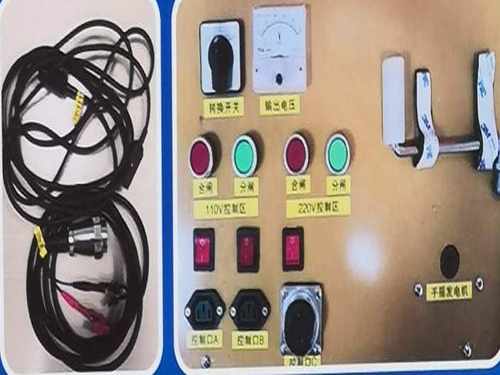

操作箱由手摇交流发电机、整流桥、储能电容器组、按钮开关及输出接口组成。使用时，运维人员摇动发电机手柄，产生的交流电经整流桥整流后为电容器充电；当电容电压达到设定阈值，按下按钮开关，电容器储存的电能瞬间释放，形成高压脉冲，驱动永磁真空断路器完成分合闸动作。通过调整电容器容量，可灵活控制输出脉冲的能量大小，以适应不同型号断路器的操作需求。

操作流程简洁：连接输出线至断路器操作端子，摇动发电机至电压指示达标，按下放电按钮即可完成一次操作。箱体采用便携式设计，内置过压保护与放电回路，确保操作安全。

创新亮点

• 自发电供能：采用手摇发电方式，摆脱对外部电源依赖，适用于各种无电或断电场景。
• 脉冲输出可调：通过改变电容容量，可输出不同能量等级的电压脉冲，适配多种永磁机构断路器。
• 操作安全可靠：设有电压指示与放电保护功能，避免残余电荷伤人，操作步骤简单，降低误操作风险。
• 便携实用：整机体积小、重量轻，单人即可携带，现场部署迅速，显著缩短应急响应时间。
• 填补国内空白：该技术路线在国内尚属首创，为智能开关应急操作提供了新思路。

落地应用效果

该操作箱已在多个配网抢修现场试用，成功完成多起智能开关拒动情况下的紧急分合闸操作，平均应急处理时间较传统方式大幅缩短，未发生一起因操作引发的人身或设备事故。运维人员反馈操作简单、携带方便，明显提高了抢修效率。

产出物：通用智能开关应急操作箱样机及配套使用说明书。

适用场景：配网智能开关紧急分合闸操作、变电站断路器应急操作、无电源环境下的开关检修等。

常见问题

Q：该操作箱是否适用于所有类型的智能开关？

A：主要针对永磁真空断路器设计，通过调整电容容量可适配不同操作电压需求，对其他类型开关需验证接口匹配性。

Q：手摇发电需要多长时间才能完成一次操作？

A：充电时间取决于电容容量与手摇速度，通常数十秒内即可达到设定电压，具体时间见说明书。

Q：操作过程中如何确保安全？

A：箱体设有电压指示表与放电按钮，操作前需确认电压归零，并佩戴绝缘手套，严格按照规程操作。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
